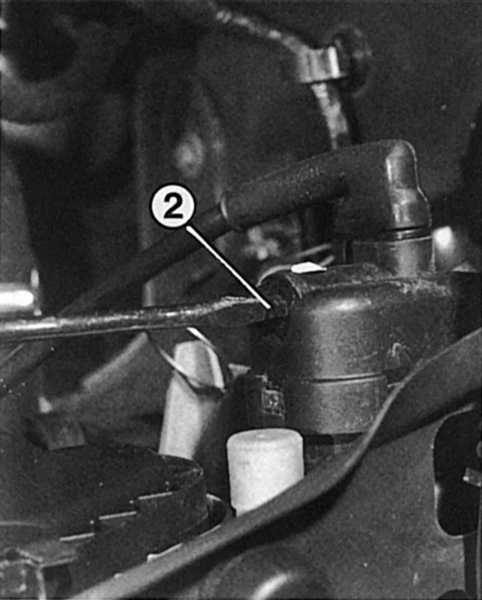

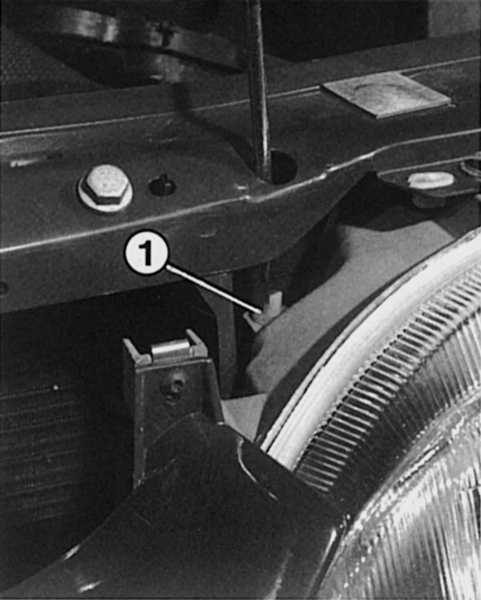

15.2. Проверка регулировки фарПоложение корпуса фары относительно горизонтальной оси изменяется регулировочным
болтом «1», а относительно вертикальной оси регулировочным болтом «2». Регулировочные
болты расположены, соответственно, на другой фаре в зеркальном отображении.
Для правильной установки регулятор дальнего света должен находиться в положении
«0» и машина должна быть не нагружена.
Если фара была заменена, то необходимо проверить регулировку света. Наиболее
точная установка производится измерительным прибором в автомастерской. Кроме
того, существуют другие, относительно точные способы регулировки:
| |
- Поставьте машину на равной горизонтальной площадке в 5 м от
светлой гладкой стены. Настройте замененную фару аналогично другой.
Боковая регулировка при этом не производится.
- После точной регулировки с помощью измерительного прибора отметьте
точки излома (в этих точках луч ближнего света поднимается примерно
на 15° вверх) на стене гаража. Для этого остановите Renault 19
в воротах гаража. Таким образом, можно проверять также и боковое
направление света фар.
- Можно нанести перед проверкой точные вспомогательные линии
на стене (экране), имеющей не менее 9 м ровной поверхности. Линии
изображены на рисунке внизу. Для этого необходима некоторая подготовительная
работа. Вы можете в соответствующих местах на стене наклеить клейкую
ленту и записать на ней данные замеров.
|
|

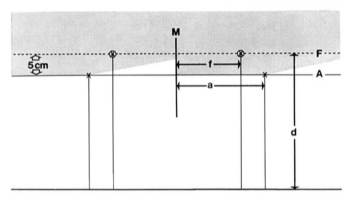

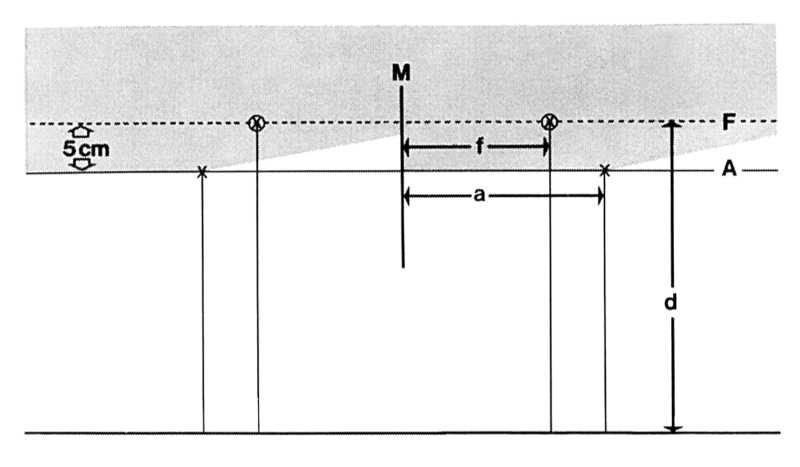

Вспомогательные линии для регулировки фар
| |
- Установите автомобиль перпендикулярно стене на расстоянии 5
м.
- Измерьте высоту центра фар с обеих сторон и отметьте на стене
(величина «d»).
- На 50 мм ниже нанесите на стену линию «A». Это наклон ближнего
света на расстоянии 5 м.
- Посмотрите через заднее стекло вперед и попросите помощника
точно в центре транспортного средства нанести осевую вертикальную
линию «M».
- Замерьте расстояние от центра транспортного средства до центра
фары, отметьте справа и слева от осевой линии «M» и нанесите там,
соответственно, по одному установочному кресту.
- На этих крестах должны выверяться точки излома ближнего света.
|
|
Регулировка света фар
Величины для регулировки фар
Регулировочные болты расположены в моторном отсеке, и проще всего их вращать
с помощью головки SW 5.
| |
- Условием точной регулировки является то, что бак должен быть
полностью заправлен. В противном случае загрузите соответствующим
образом багажник.
- Во время регулировки за рулем должен сидеть помощник, или нагрузите
сиденье водителя 75 кг веса.
- Также необходимо проверить и, при необходимости, подкорректировать
давление в шинах.
- Регулятор установки дальнего света должен стоять в положении
«0».
- Перед регулировкой проверьте установку автомобиля на площадке,
а затем сильно надавите на его переднюю часть, чтобы подвеска
установилась в состояние покоя.
- Включите ближний свет.
- Сначала отрегулируйте фару по высоте. Регулировочный винт расположен
рядом с указателем поворота и, соответственно, серводвигателем
установки дальности света. Для регулировки вращайте регулировочный
винт до тех пор, пока луч фар ближнего света своей вертикальной
границей светового пятна не совпадет со вспомогательной регулировочной
линией.
- При боковой регулировке вращайте регулировочный винт, расположенный
рядом с решеткой радиатора до тех пор, пока точка излома ближнего
света фар не совпадет с регулировочным крестом.
- Вместе с этим будет правильно установлен также дальний свет
фар.
|
|
Регулировка дополнительных фар
Если Ваш Renault 19 оборудован противотуманными фарами, то их также надо отрегулировать,
чтобы не слепить едущих навстречу водителей.
| |
- Закройте все фары до регулировки противотуманной фары.
- Отрегулируйте фару расположенным слева или, соответственно,
справа наверху винтом с крестообразным шлицем таким образом, чтобы
световое пятно фары на расстоянии 5 м до установочной стены находилось
на 100 мм ниже центра противотуманной фары.
|
|
|
