3.12.8.3. Работы, производимые с правой стороны автомобиля

Открутите гайку ступицы с помощью приспособления (Rou. 604-01).

Снимите шаровой шарнир наконечника рулевой тяги, используя приспособление (Tav. 476).

Снимите шаровой шарнир стойки стабилизатора поперечной устойчивости с помощью приспособления (Tav. 476).

Снимите шаровую опору рычага подвески.

Снимите фланец промежуточной опоры.

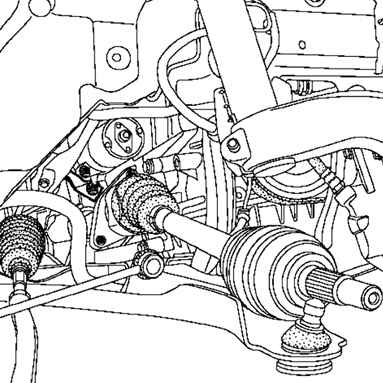

Рис. 3.154. Отсоединение приводного вала от поворотного кулака

Отсоедините приводной вал от поворотного кулака (рис. 3.154).

Снимите вал привода правого переднего колеса.

Закрепите радиатор системы охлаждения двигателя в сборе с конденсором на верхней поперечине с помощью бечевки.

Снимите боковой усилитель.

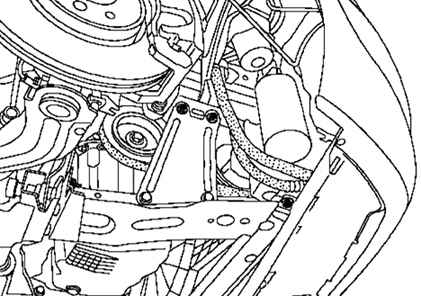

Рис. 3.155. Снятие нижней поперечины радиатора

Снимите нижнюю поперечину радиатора (рис. 3.155).

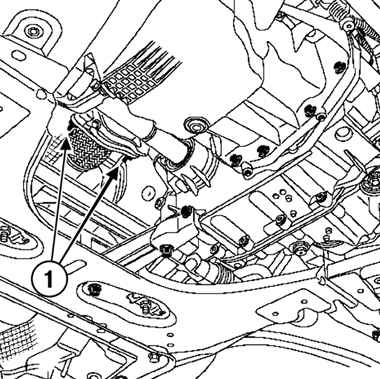

Рис. 3.156. Снятие реактивной тяги: 1 – гайки крепления выпускного трубопровода

Открутите гайки крепления выпускного трубопровода и снимите реактивную тягу (рис. 3.156).

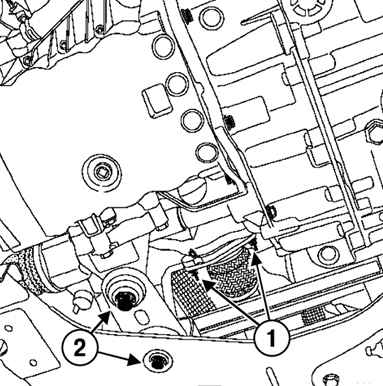

Рис. 3.157. Снятие реактивной тяги: 1 – гайки крепления выпускного трубопровода; 2 – реактивная тяга

Открутите гайки крепления выпускного трубопровода и снимите реактивную тягу (рис. 3.157).

Снимите подкос крепления коллектора к нижней части двигателя.

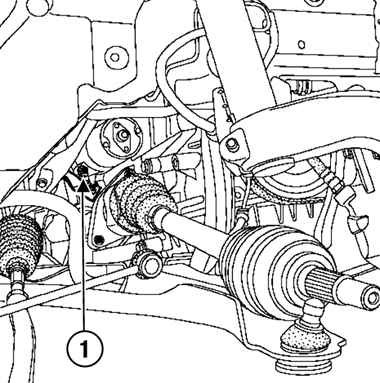

Рис. 3.158. Снятие стартера: 1 – болт крепления стартера

Открутите болт крепления и снимите стартер (рис. 3.158).

Открутите три гайки крепления гидротрансформатора.

ПРИМЕЧАНИЕ Доступ к гайкам крепления гидротрансформатора открывается после снятия стартера. Поверните коленчатый вал по часовой стрелке так, чтобы получить доступ к трем гайкам, соединяющим ведущий диск с гидротрансформатором.

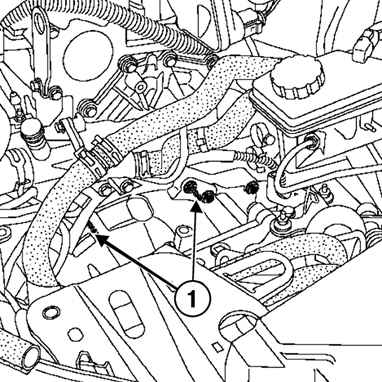

Рис. 3.159. Снятие верхних шпилек крепления картера коробки передач: 1 – шпильки

Снимите верхние шпильки крепления картера коробки передач к блоку двигателя (рис. 3.159).

Зафиксируйте капот ремнями.

Снимите подушку опоры коробки передач.

Установите гидравлический домкрат под коробку передач.

Открутите нижние болты крепления коробки передач к блоку двигателя.

Снимите шпильки крепления коробки передач.

Снимите автоматическую коробку передач.

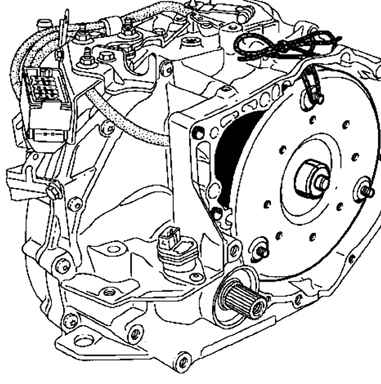

Рис. 3.160. Закрепление гидротрансформатора

Закрепите гидротрансформатор с помощью шнура, чтобы предупредить его смещение (рис. 3.160).
