3.12.6. Снятие и установка гидрораспределителя

Установите автомобиль на двухстоечный подъемник.

Снимите верхние крышки двигателя.

Снимите крышку аккумуляторной батареи.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите защиту поддона двигателя.

Слейте масло из коробки передач.

Отсоедините жгуты электропроводов:

– от аккумуляторной батареи;

– от полки под аккумуляторную батарею;

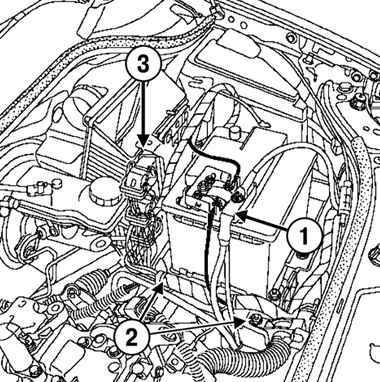

Рис. 3.140. Отсоединение жгутов проводов: 1 – жгуты аккумуляторной батареи; 2 – жгуты от полки под аккумуляторную батарею; 3 – жгуты ЭБУ

– от ЭБУ системы впрыска (рис. 3.140).

Снимите аккумуляторную батарею, ЭБУ и полку под аккумуляторную батарею.

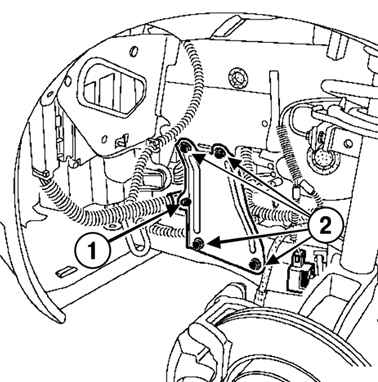

Рис. 3.141. Снятие бокового усилителя: 1 – жгуты проводов бокового усилителя; 2 – болты крепления

Отсоедините жгут проводов от бокового усилителя, открутите болты крепления и снимите боковой усилитель (рис. 3.141).

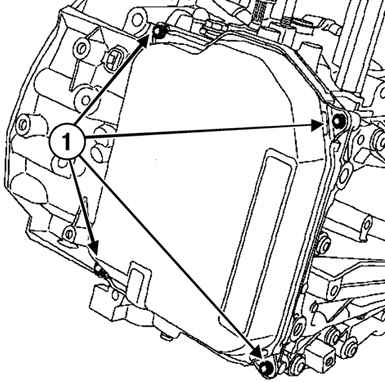

Рис. 3.142. Снятие креплений крышки гидрораспределителя: 1 – болты крепления

Отверните четыре болта крепления крышки гидрораспределителя (будьте осторожны: может потечь масло) (рис. 3.142).

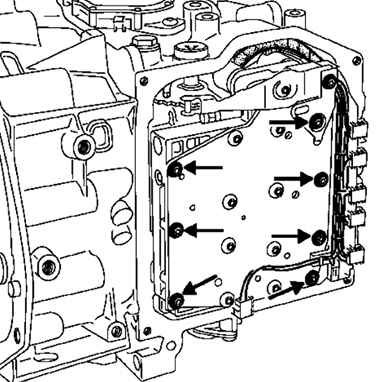

Рис. 3.143. Болты крепления гидрораспределителя

Выверните семь болтов крепления гидрораспределителя (рис. 3.143).

Разъедините разъемы электромагнитных клапанов.

Замените гидрораспределитель.

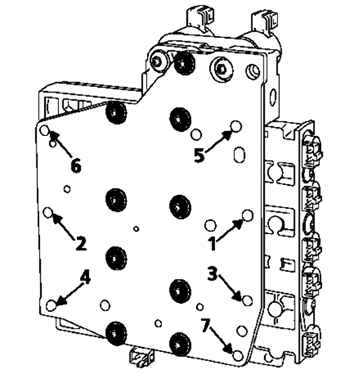

Рис. 3.144. Центровка гидрораспределителя с помощью болтов

Установите гидрораспределитель, предварительно отцентрировав его с помощью болтов 4 и 5, показанных на рисунке 3.144.

Вверните остальные болты.

Затяните в показаном на рисунке 3.144 порядке требуемым моментом (7,5 Н·м) болты крепления гидрораспределителя.
