6.20. Крышка и ротор распределителя зажиганияСнятие
МОДЕЛИ 14 NV И 16 SV

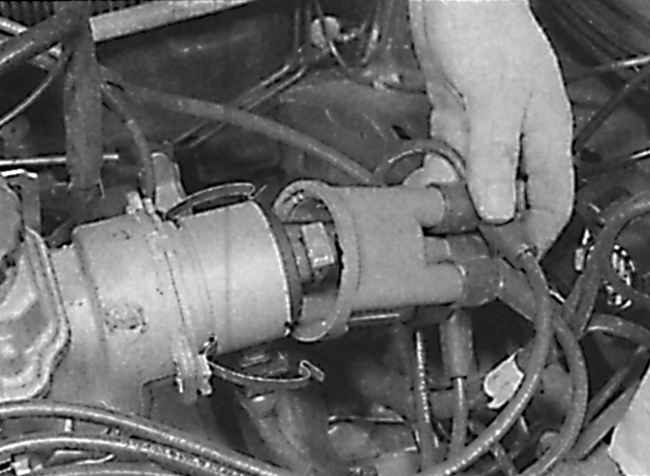

Снятие крышки распределителя зажигания на модели 1,6 л
(распределитель BOSCH)

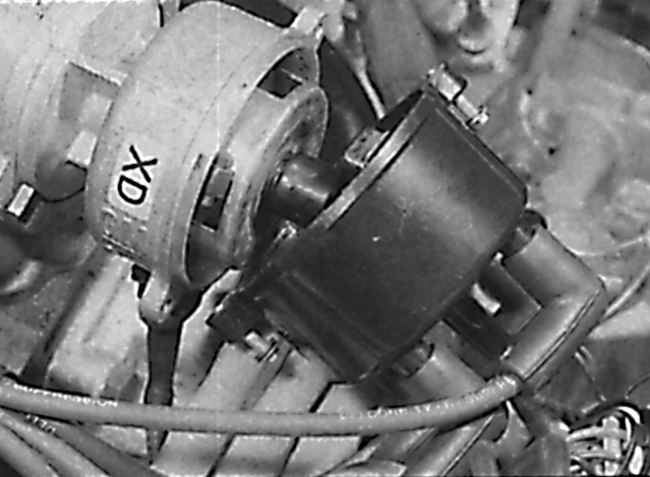

Снятие крышки распределителя зажигания на модели 1,6 л
(распределитель LUСAS)

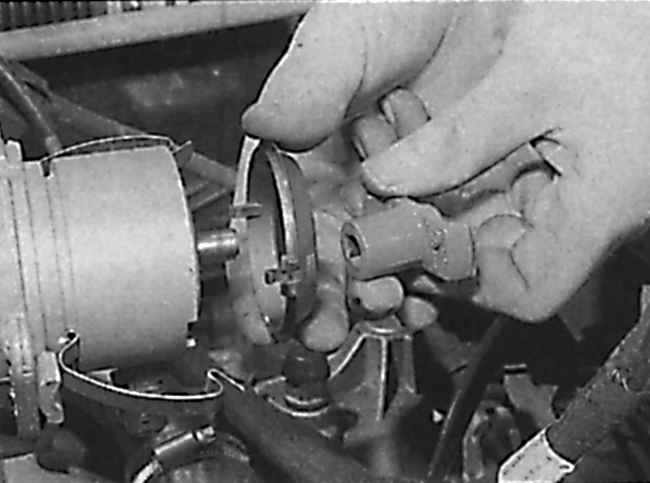

Снятие ротора распределителя и пластикового защитного
экрана на модели 1,6 л (распределитель BOSCH)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Промаркируйте и отсоедините высоковольтные
провода от крышки распределителя зажигания и свечей зажигания, при
этом тяните не за провод, а за свечной наконечник. Также снимите высоковольтный
провод, соединяющий катушку зажигания с крышкой распределителя зажигания. |
| 3. На распределителе BOSCH, используя лезвие
отвертки, снимите две пружинные скобы и снимите крышку распределителя
зажигания. На распределителе LUСAS отвинтите два винта и снимите крышку
распределителя зажигания (см. рис. Снятие
крышки распределителя зажигания на модели 1,6 л (распределитель BOSCH),
Снятие крышки распределителя зажигания на модели 1,6 л (распределитель
LUСAS)). |
| 4. Потянув, снимите с вала ротор распределителя.
|
| 5. На распределителе зажигания BOSCH для доступа
к элементам распределителя, потянув, снимите с вала распределителя
пластиковый защитный экран (см. рис. Снятие
ротора распределителя и пластикового защитного экрана на модели 1,6
л (распределитель BOSCH)). |
|
ОСТАЛЬНЫЕ МОДЕЛИ
Отвинчивание винта крепления крышки распределителя зажигания на модели 2,0
л

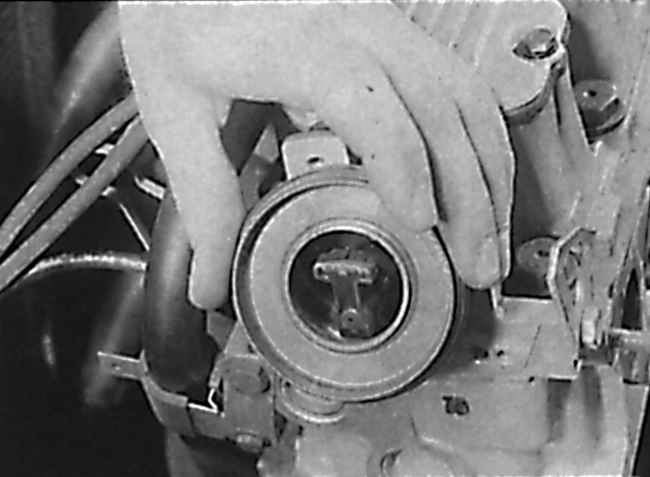

Снятие пластикового экрана с корпуса распределителя зажигания на модели
2,0 л

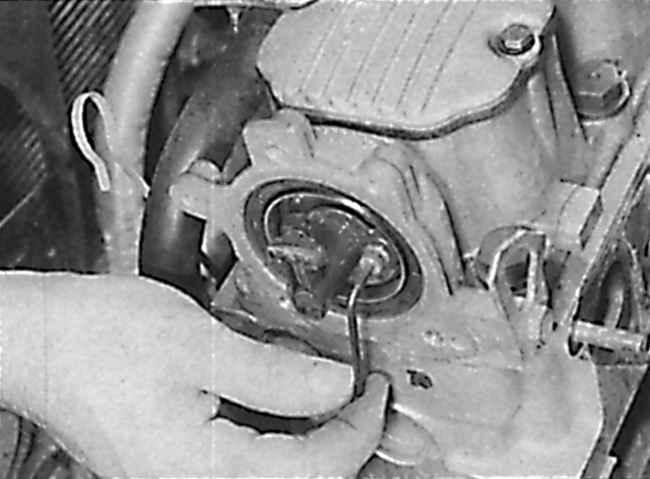

Отвинчивание винтов крепления ротора распределителя зажигания

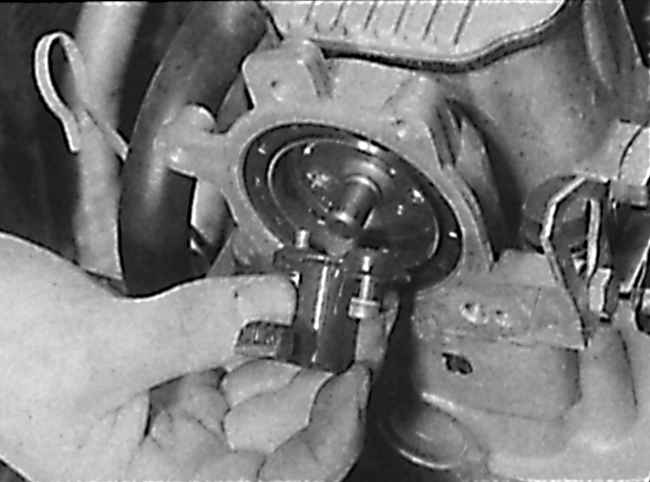

Снятие ротора распределителя зажигания на модели 2,0 л
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора.
|
| 2. Промаркируйте и отсоедините высоковольтные
провода от крышки распределителя зажигания и свечей зажигания, при
этом тяните не за провод, а за свечной наконечник. Также снимите высоковольтный
провод, соединяющий катушку зажигания с крышкой распределителя зажигания.
|
| 3. На моделях DOHC кроме Х20 ХEV отвинтите
два болта и снимите крышку свечей зажигания с крышки головки блока
цилиндров. |
| 4. Отвинтите три винта и снимите крышку распределителя

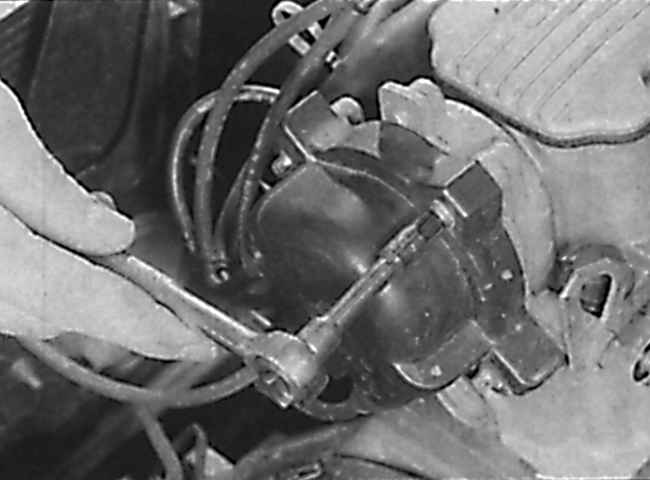

зажигания (см. рис. Отвинчивание винта крепления крышки распределителя
зажигания на модели 2,0 л). |
| 5. Извлеките пластиковый экран из корпуса распределителя
зажигания. По периметру пластикового экрана установлено уплотнительное
кольцо. При снятии пластикового экрана не повредите ротор распределителя
зажигания (см. рис. Снятие пластикового экрана с корпуса распределителя
зажигания на модели 2,0 л). |
| 6. Используя шестигранный ключ, отвинтите два
винта и снимите ротор распределителя зажигания, при этом металлическая
ступица ротора должна остаться в корпусе распределителя зажигания
(см. рис. Отвинчивание винтов крепления
ротора распределителя зажигания, Снятие
ротора распределителя зажигания на модели 2,0 л). |
| 7. Проверьте состояние уплотнительного кольца
на пластиковом экране и, при необходимости, замените его. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. Ротор распределителя зажигания можно установить только
в одном положении. При необходимости поверните металлическую ступицу
ротора таким образом, чтобы отверстия под винт совместились с отверстиями
в роторе распределителя и распределительном валу. Проверьте правильность
подсоединения высоковольтных проводов. |
|
|
