6.18. Снятие и установка стартера

Снятие

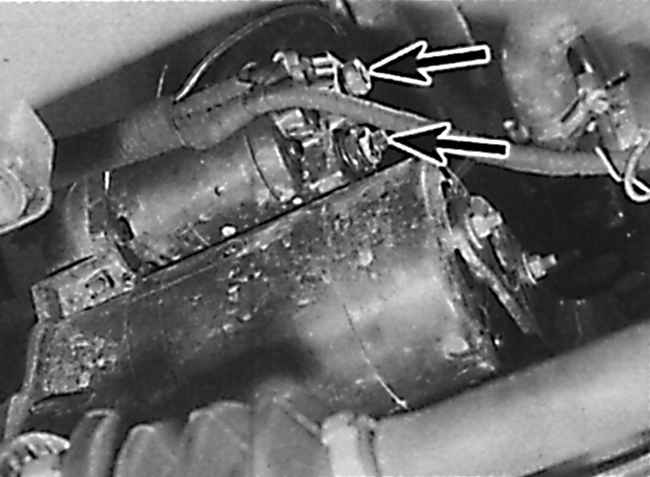

Места подсоединения электропроводки к тяговому реле стартера

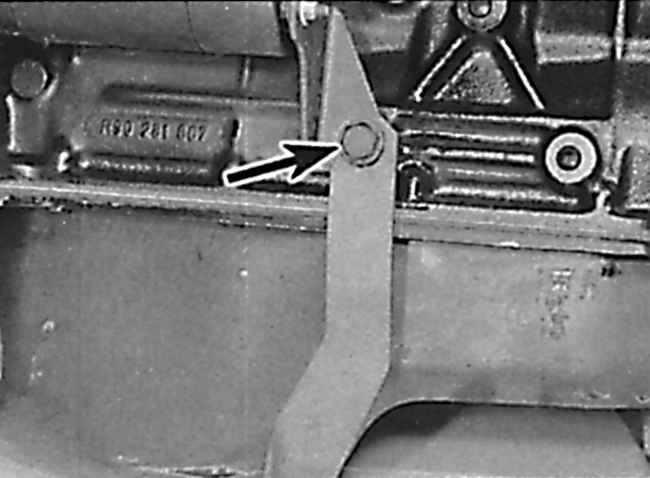

Расположение болта крепления кронштейна поддержки приемной выхлопной трубы и стартера на моделях 1,6 л

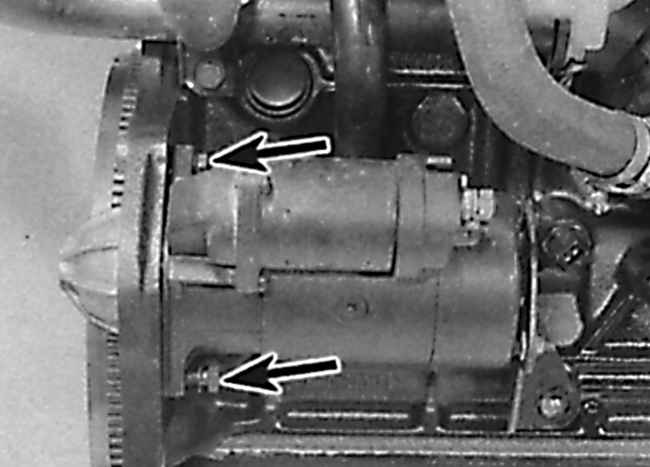

Расположение болтов крепления стартера на модели 1,6 л

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и зафиксируйте на подставках.

3. На моделях с двигателями DOHC снимите нижнюю защитную пластину двигателя.

4. Промаркируйте, затем отсоедините электропроводку от тягового реле (см. рис. Места подсоединения электропроводки к тяговому реле стартера).

5. При наличии отвинтите болт, крепящий кронштейн поддержки приемной выхлопной трубы и стартера к блоку цилиндров двигателя (см. рис. Расположение болта крепления кронштейна поддержки приемной выхлопной трубы и стартера на моделях 1,6 л).

6. Отвинтите два болта крепления стартера. Имейте в виду, что болт, расположенный со стороны коробки передач может крепить кронштейн жгута проводов (см. рис. Расположение болтов крепления стартера на модели 1,6 л).

7. Снимите стартер.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. Проверьте, что кронштейн жгута проводов установлен на место и затяните болты крепления требуемым моментом.
