13.40. Сдвижная панель крыши

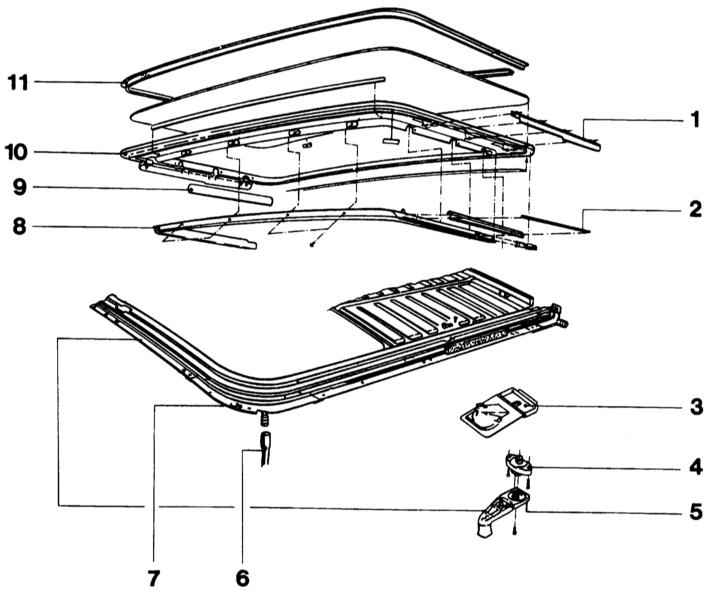

Компоненты установки сдвижной панели крыши

1 — Боковой козырек 2 — Щетка 3 — Крышка привода 4 — Кривошипный привод 5 — Ручка привода 6 — Шланг слива воды	7 — Корпус привода 8 — Окантовка 9 — Боковой козырек 10 — Стеклянная крышка 11 — Уплотнитель, отдельно не заменяется

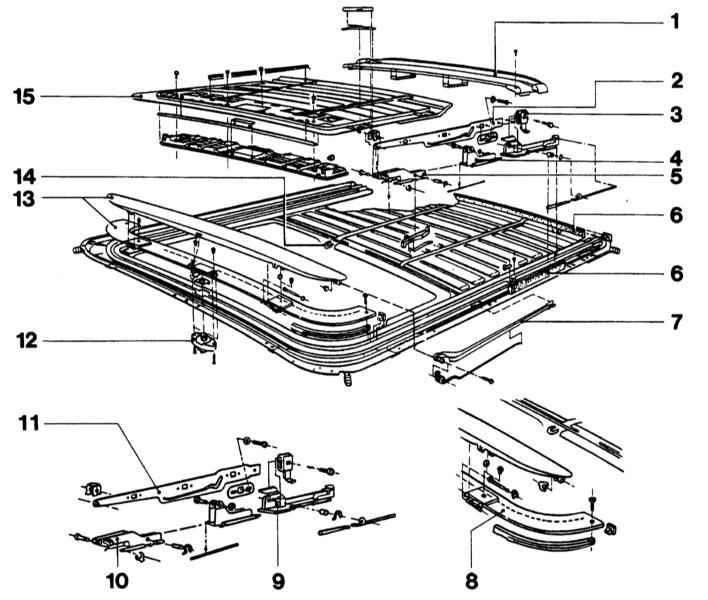

Компоненты сборки сдвижной панели крыши

1 — Водоотвод 2 — Кулисная направляющая 3 — Прижим 4 — Задняя направляющая 5 — Передняя направляющая 6 — Уплотнитель 7 — Рычаг ветроотбойника 8 — Ветроотбойник с крышкой	9 — Задняя направляющая 10 — Передняя направляющая 11 — Кулисная направляющая 12 — Кривошипный привод 13 — Ветроотбойник 14 — Уплотнитель выреза крыши 15 — Солнцезащитный козырек

Замена и регулировка привода сдвижной панели крыши

ПОРЯДОК ВЫПОЛНЕНИЯ

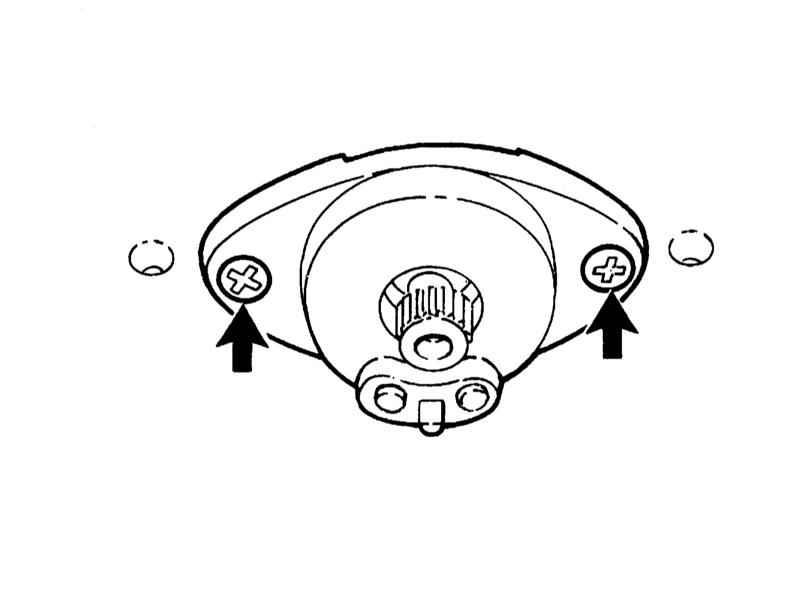

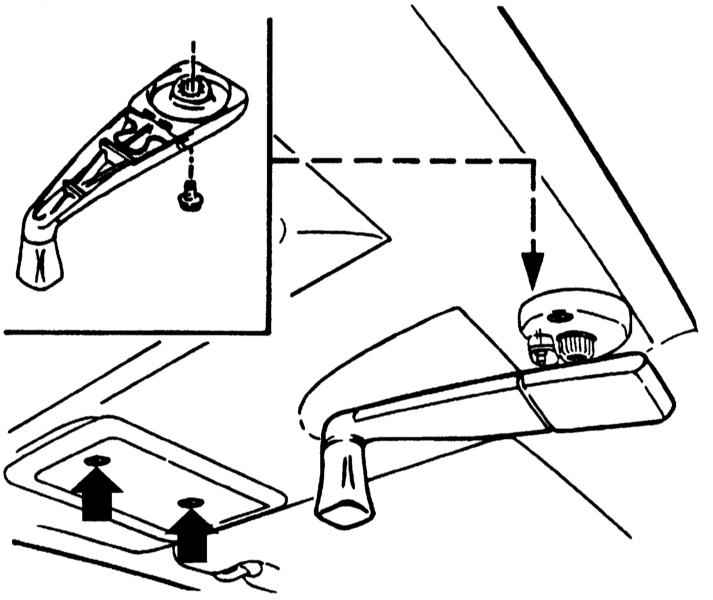

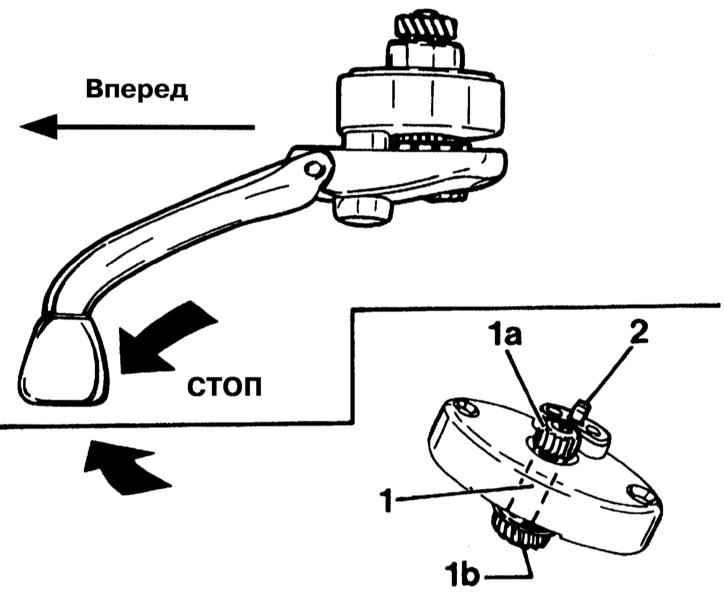

Снимите плафон освещения салона (см. Главу Бортовое электрооборудование). Снимите с кривошипного привода ручку и крышку. Снятие ручки кривошипного привода Выверните винты крепления и снимите кривошипный привод с корпуса привода. Винты крепления кривошипного привода Поставьте кривошипный привод в положение установки. Установите на место рукоятку привода, штифт указывает в направление движения автомобиля. Компоненты кривошипного привода 1 — Шестерня 1а — Прямые зубья кривошипа 1b — Косые зубья троса Поверните ручку по часовой стрелке до упора. Поверните ручку на три полных оборота в обратном направлении. Если полного поворота кривошипного привода не происходит, замените привод. Закрепите ручку и установите плафон светильника.

Регулировка тросов привода сдвижной панели крыши (модель Corsa)

ПОРЯДОК ВЫПОЛНЕНИЯ

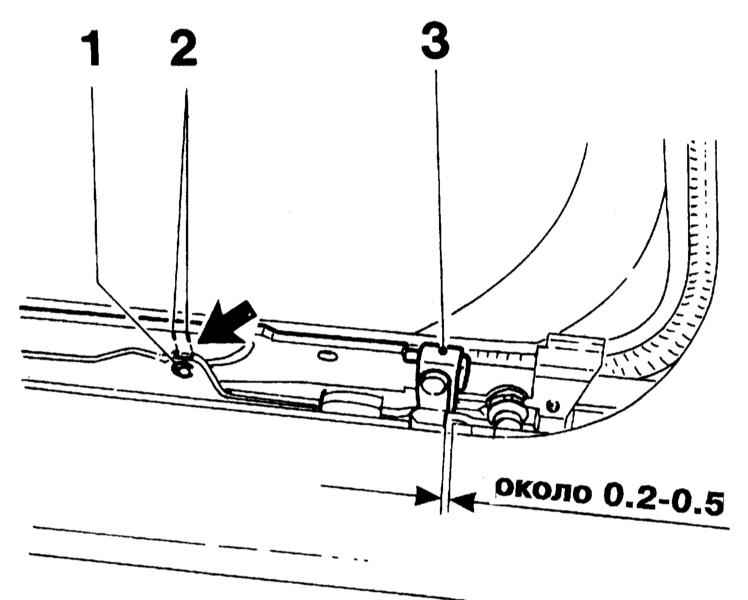

Снимите стеклянную крышку, водоотвод и кривошипный привод. Сместите направляющую кулисы с направляющей троса до упора вперед. Сместите соединительный палец (1) направляющей троса назад так, чтобы совпали регулировочные метки (2) направляющей кулисы. Компоненты привода сдвижной панели Установите прижим (3) направляющей кулисы так, чтобы ползун прижима проходил мимо задней кромки паза шины со смещением 0.2 ÷ 0.5 мм.
