13.29. Снятие и установка замка двери задка (модели Corsa и Tigra)Модели Corsa
|
|
- Выверните держатели подъемного шнура крышки багажного отделения (стрелки) из внутренней облицовки.

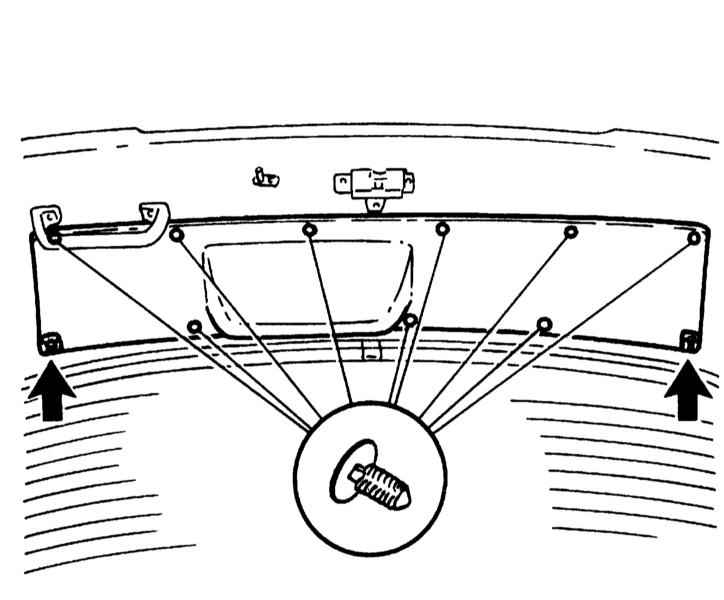

Держатели подъемного шнура
- Снимите внутреннюю обивку с фиксаторов.
- Отсоедините штангу привода замка (1) от цилиндра замка Для этого поверните пластмассовый зажим и снимите его со штанги. Выньте штангу из отверстия зажима.

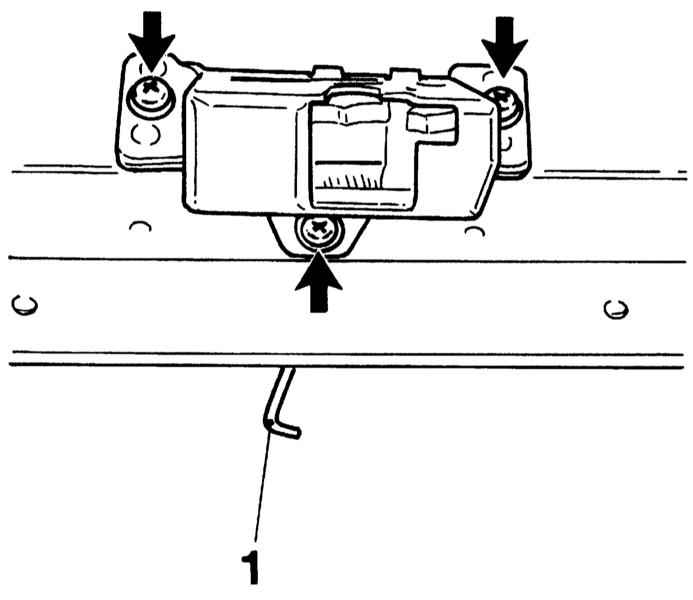

Штанга привода замка (1) и крепеж замка (стрелки)
- Отдайте ключом Torx Т30 крепеж замка к задней стенке двери.
- Установка производится в обратном порядке.
|
|
Модели Tigra
|
|
- Снимите крышку на держателе замка.
- Отсоедините штангу замка от цилиндра. Для этого поверните пластмассовый зажим и снимите его со штанги.
- Выверните два болта крепления замка (5). Детали 6 ч 8 - привод цилиндра замка.

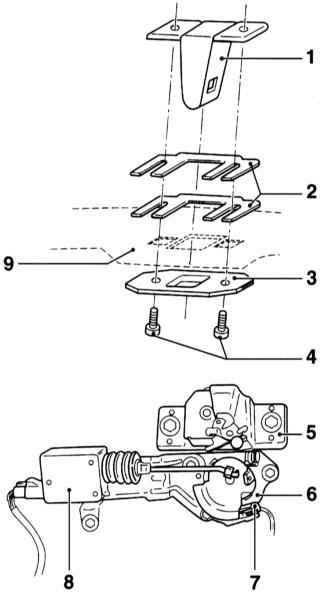

Привод цилиндра замка двери задка модели Tigra
- Вставьте замок и соедините с тягой. Затяните болты крепления с усилием
20 Нм.
- Выставьте клин (1) в крышку (9). Для этого выверните винты (4) и снимите пластину (3). Вертикальная регулировка производится с помощью пластин (2), имеющих толщину
1 и 2 мм
соответственно.
- Слегка закрепите клин, чтобы он мог двигаться. Несколько раз откройте и закройте дверь задка. При этом клин устанавливается в продольном и поперечном направлениях. Откройте дверь и затяните винты (4) с усилием
20 Нм.
|
|
|
|
