13.28. Снятие и установка двери задка (модели Corsa и Tigra)

Снятие

Для облегчения последующей установки электропроводки и шлангов перед снятием привяжите к их концам шнуры. Шнур остается в снятой двери задка.

ПОРЯДОК ВЫПОЛНЕНИЯ

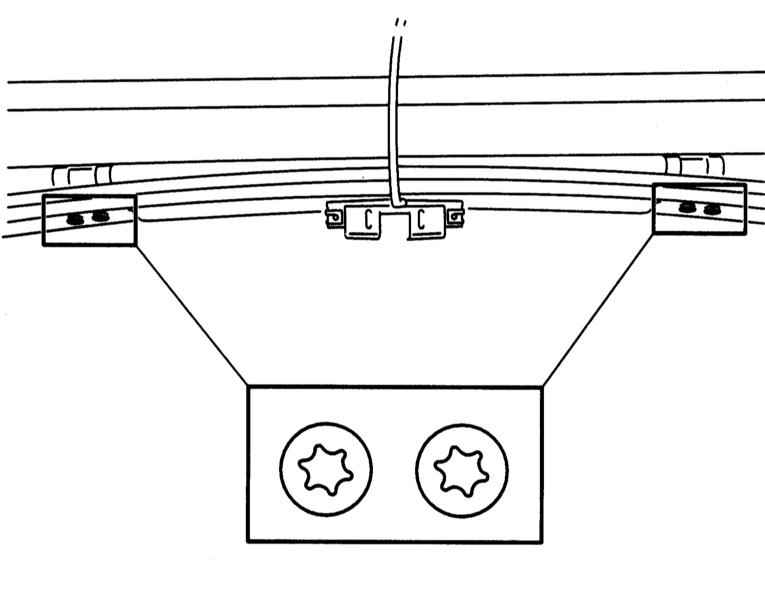

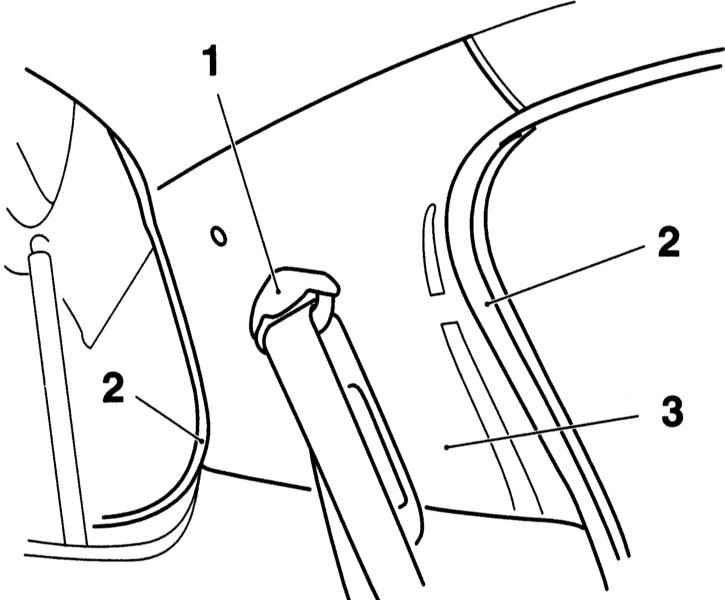

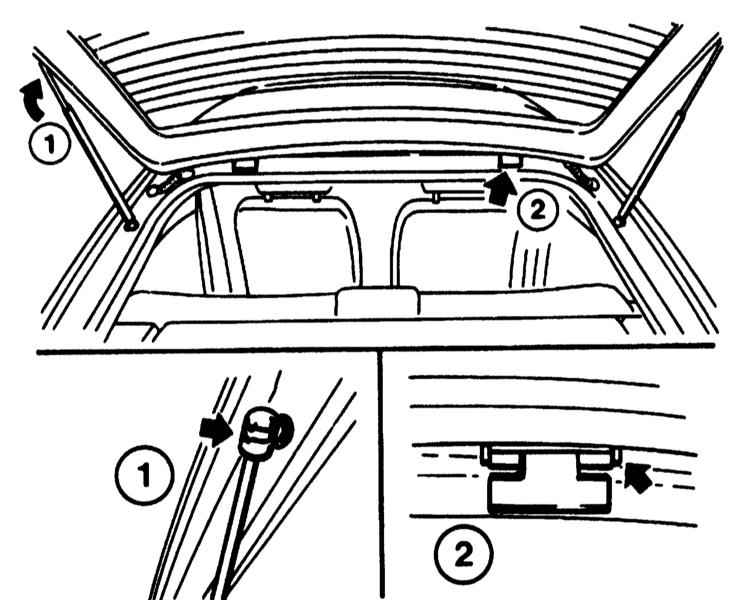

Отсоедините отрицательный провод от батареи. Снимите шланг стеклоомывателя. На модели Corsa разъедините разъемы электропроводки очистителя заднего стекла, противоугонной сигнализации, э/мотора единого замка, обогрева стекла и вытяните электропроводку. На модели Tigra отсоедините ремни безопасности (1) слева и справа от стойки B , снимите уплотнители (2) в области боковой облицовки от кузова, выверните винты крепления облицовки (3) слева и справа и снимите ее. Выверните два винта крепления крышки направляющей электропроводки. Крепеж ремня безопасности (1), уплотнители (2) и облицовка (3) модели Tigra Установите опору под дверь задка. Снимите газонаполненный упор с шаровой опоры на двери задка. Для этого снимите отверткой стопорную скобу (1) с опору. Элементы крепления двери задка модели Corsa 1 — Газонаполненный упор двери 2 — Петля двери На модели Corsa снимите стопорную скобу и ось петли (2) двери задка. С помощью ассистента снимите дверь задка. На модели Tigra петли закреплены изнутри. Снимите уплотнитель в области петель от задней кромки крыши. Отожмите немного вниз облицовку крыши с задней стороны и разъедините разъем электропроводки двери задка. Выверните болты крепления петель и снимите дверь с помощью ассистента. Крепеж петлей двери задка модели Tigra

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

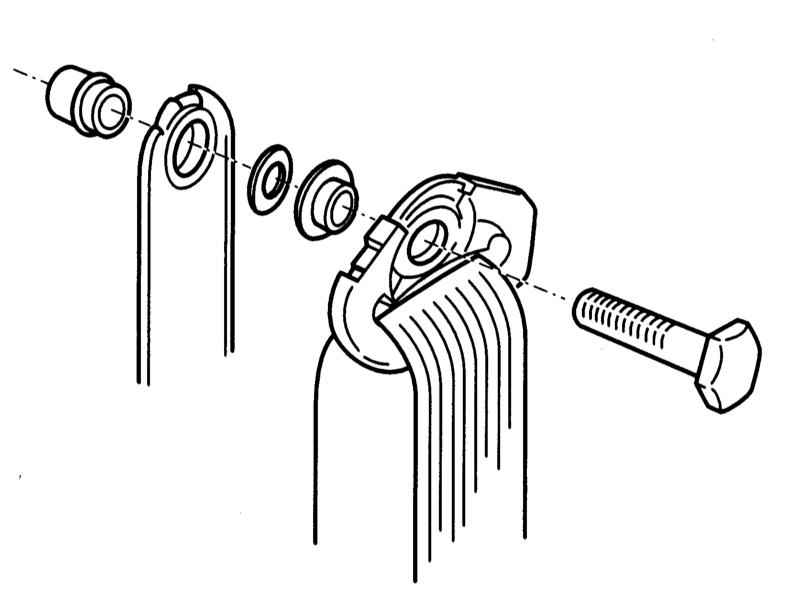

Установка производится в обратном порядке. Закрепите дверь задка и отрегулируйте ее положение. Зазор по отношению к прилегающим элементам кузова должен составлять 6 мм. Верхняя кромка двери должна лежать на одинаковой высоте с верхней кромкой крыши или ниже ее не более чем на 1 мм. При установке новой двери задка переставьте на нее детали со старой двери. На модели Corsa придется просверлить отверстия для сопла стеклоомывателя. На автомобилях без заднего спойлера GSi спилите приваренные пальцы для крепления балки спойлера вверху двери. При наличии спойлера GSi просверлите дополнительные отверстия для крепления спойлера. На модели Tigra проследите за правильностью установки элементов крепления ремней безопасности Затяните болт крепления с усилием 35 Нм. Узел крепления ремня безопасности
