- Снимите привод стеклоочистителя.
- Снимите подрулевые переключатели с держателями (см. Главу
Бортовое электрооборудование).
- Снимите вставку панели приборов.
- Снимите радиоприемник (см. Главу
Бортовое электрооборудование).
- Снимите вещевой ящик (см. Раздел
Снятие и установка вещевого ящика).
- Снимите центральную консоль (см. Раздел
Снятие и установка центральной консоли).
- Откройте пепельницу и выньте прикуриватель. Выверните винты (стрелки) и снимите пепельницу С обратной стороны разъедините разъем электропроводки подсветки и прикуривателя.
Снятие пепельницы

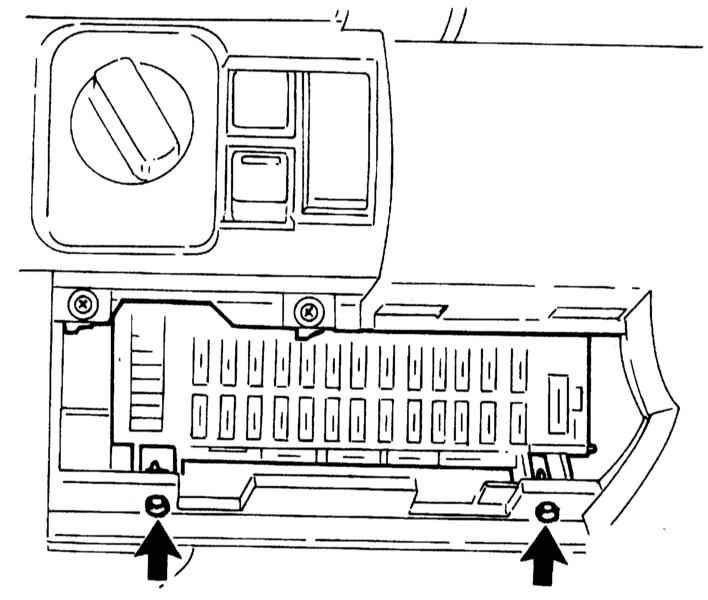

- Снимите крышку блока предохранителей, выверните винты крепления блока предохранителей и выньте его вниз из панели приборов.
Снятие блока предохранителей
- Выверните винты крепления и снимите блок управления противоугонной сигнализацией (при соответствующей комплектации) и держатель реле К/В из выреза вещевого ящика.
- Снимите центральные дефлекторы, а также элементы управления отопителем (см. Главу
Системы охлаждения двигателя, отопления салона и кондиционирования воздуха).
- Выверните винты крепления боковых дефлекторов и снимите их.
- Разъедините разъем электропроводки противоугонной сигнализации и снимите дисплей.
- Снимите Д/В стоп-сигналов.

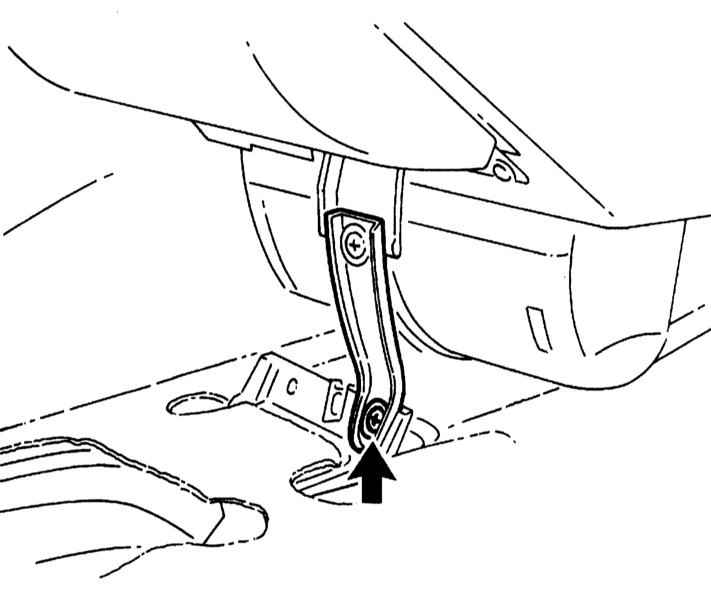

- Выверните винты крепления и снимите центральный держатель.
Снятие центрального держателя
- Разъедините разъем антенны и радиоприемника на держателе радиоприемника. Выньте всю электропроводку из направляющей на панели приборов.
- Выверните винты крепления панели приборов слева и справа.
Винты крепления панели приборов

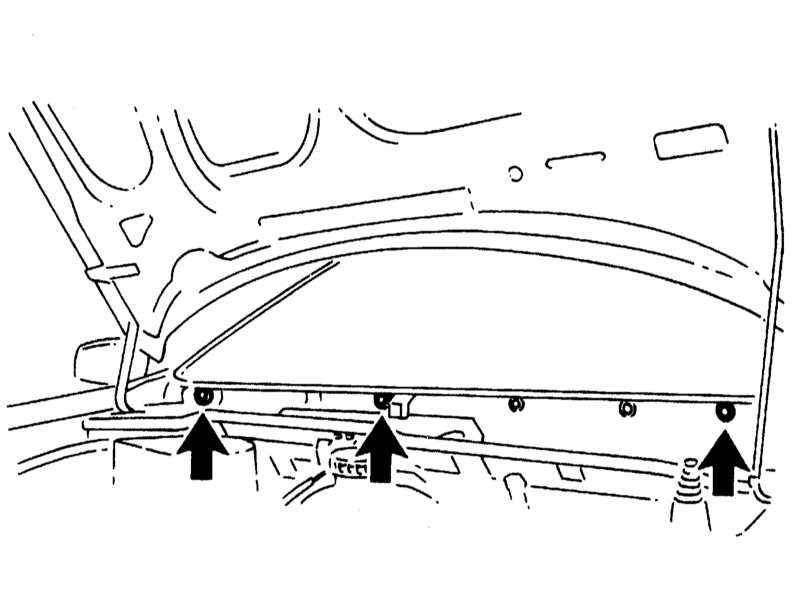

- Отдайте гайки крепления панели приборов в дренажном желобе из двигательного отсека.
Гайки крепления панели приборов
- Установка выполняется в последовательности, обратной снятию.
|
