13.30. Снятие, установка, разборка и сборка наружной ручки и цилиндра замка двери задка (модель Corsa)Снятие
|
|
- Выверните держатели подъемного шнура крышки багажного отделения из внутренней облицовки.
- Снимите внутреннюю обивку с фиксаторов.
- Отсоедините штангу привода замка от цилиндра замка. Для этого поверните пластмассовый зажим и снимите его со штанги.
- Выверните болты крепления и снимите наружную ручку.

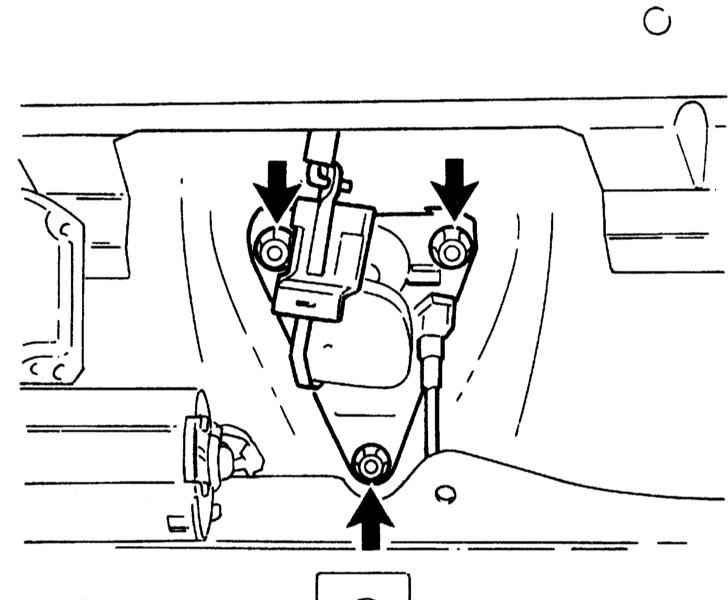

Болты крепления наружной ручки
- Отсоедините штангу привода единого замка от э/мотора.
- При наличии противоугонной сигнализации снимите микровыключатель, предварительно сняв пружинную скобу.

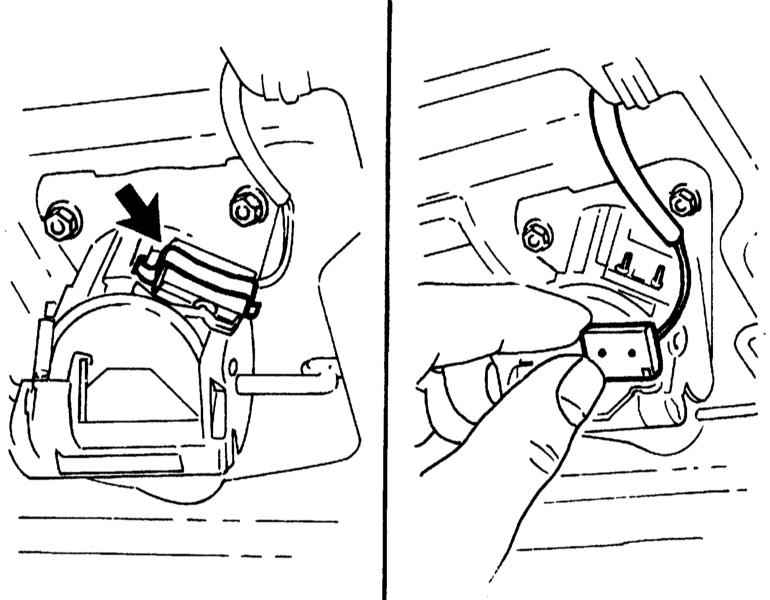

Снятие переключателя противоугонной системы
|
|
Разборка и сборка
|
|
- Вставьте ключ в цилиндр замка.
- Выбейте штифт выколоткой диаметром
2 мм
(обратитесь к фрагменту A).

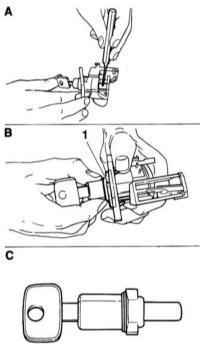

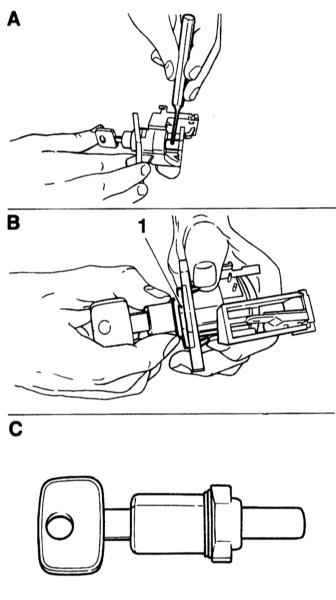

Порядок снятия цилиндра замка
- Прижмите две стопорные лапки фиксатора (1) цилиндра замка и снимите фиксатор с цилиндра (обратитесь к фрагменту B).
- Снимите цилиндр замка (обратитесь к фрагменту C).

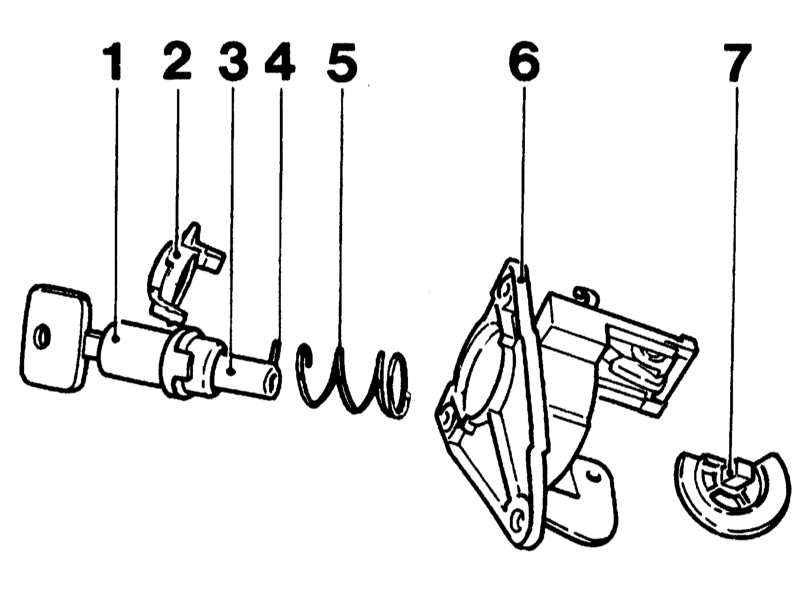

- Вставьте цилиндр (3) в корпус, затем цилиндр с корпусом (1) и пружиной (5) установите в литой элемент (6). Установите поводок (7) со штифтом (4) на цилиндр. Установите фиксатор (2) на цилиндр.
Сборка цилиндра замка
|
|
Установка
|
|
- Закрепите литой элемент.
- При наличии противоугонной сигнализации: Установите микровыключатель и зафиксируйте его пружинной скобой.
- Присоедините тягу, смотрите Снятие.
- Закрепите внутреннюю обивку двери.
|
|
|
|
