13.22. Снятие и установка цилиндра замка передней двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

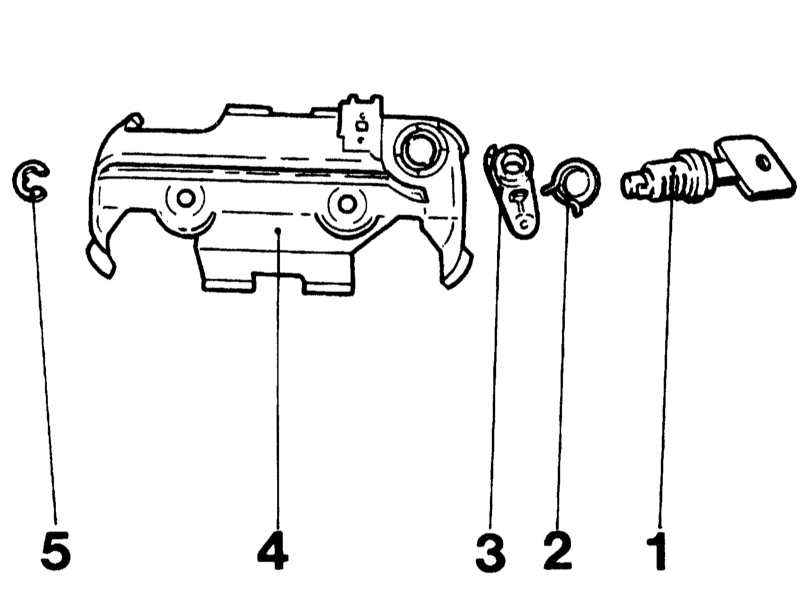

Снимите ручку двери. Для снятия цилиндра замка вставьте в замок ключ. Снимите стопорное кольцо (5). Компоненты сборки цилиндра замка передней двери 1 — Цилиндр замка 2 — Стяжная пружина 3 — Опорный элемент 4 — Держатель 5 — Стопорное кольцо Снимите элемент (3). Следите за тем, чтобы не соскочила стяжная пружина (2). Снимите спиральную пружину (2). Выньте цилиндр (1) из держателя (4).

Цилиндр вынимайте вместе с вставленным ключом. Перед тем как вынуть ключ из цилиндра замка обмотайте цилиндр клейкой лентой, чтобы не выпали пластины замка.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

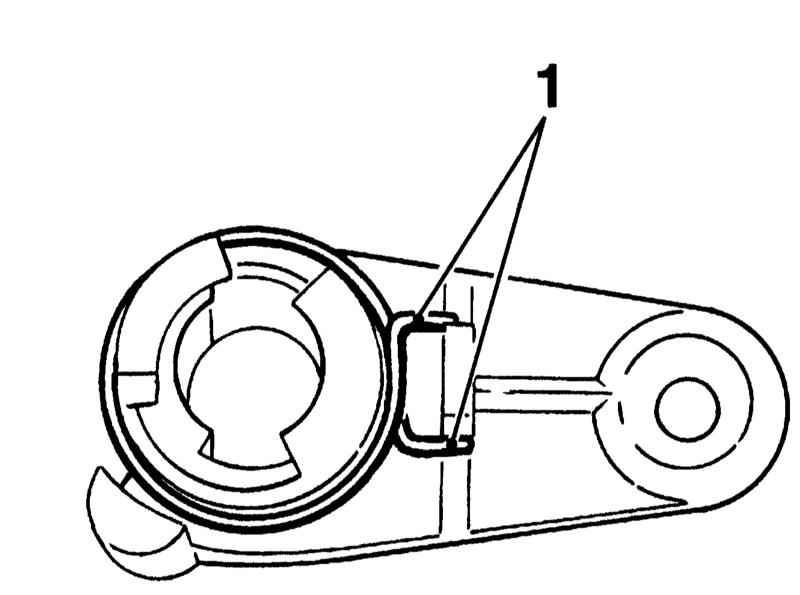

Вставьте в крышку цилиндр замка вместе с ключом. Наденьте спиральную пружину с литым элементом и зафиксируйте стопорным кольцом. Фиксация пружины Концы пружины должны стоять на литом элементе один на другом (с натягом). Установите ручку двери.
