13.17. Снятие и установка облицовки дверей

Автомобили с 09.1998 г. выпуска могут комплектоваться боковой подушкой безопасности, встроенной по бокам спинок сидений водителя и переднего пассажира. Сиденья с боковой подушкой безопасности помечены белыми нашивками с красной надписью «AIRBAG». Датчик подушки безопасности находится с каждой стороны за облицовкой двери. На автомобилях, оборудованных боковыми подушками безопасности соблюдайте правила безопасности при работе с элементами боковых подушек безопасности и аварийных натяжителей ремней.

Снятие облицовки передней двери (все модели)

ПОРЯДОК ВЫПОЛНЕНИЯ

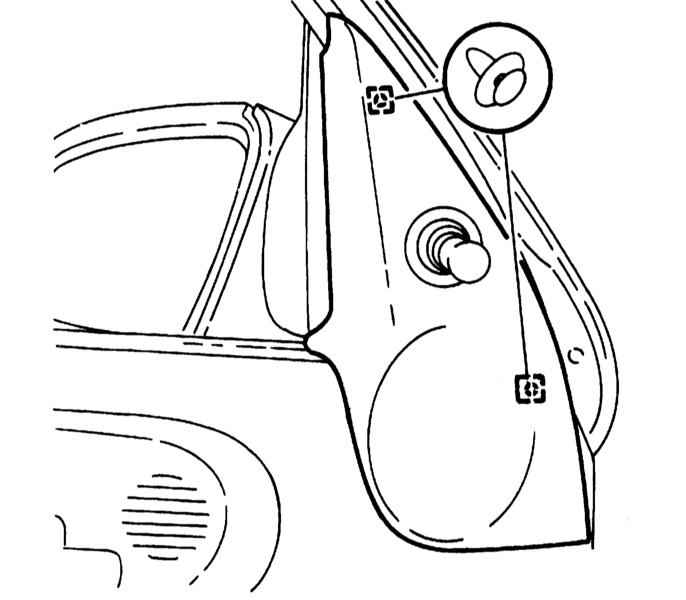

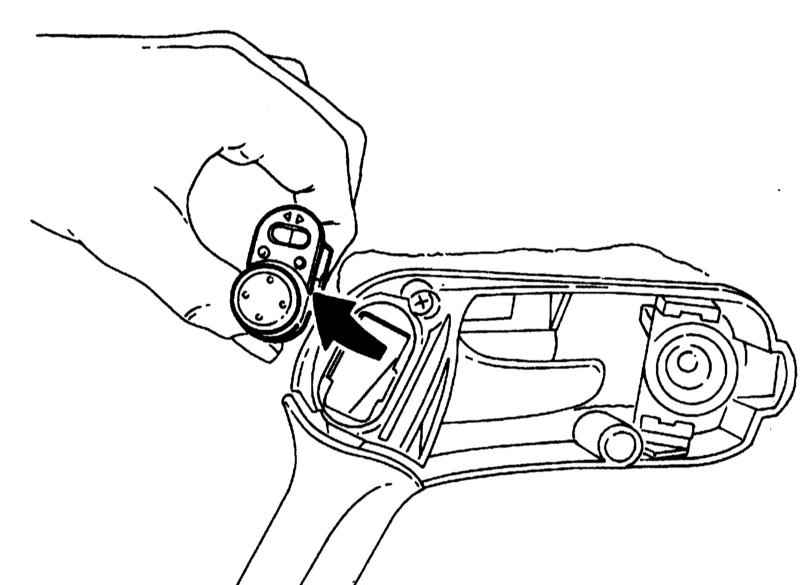

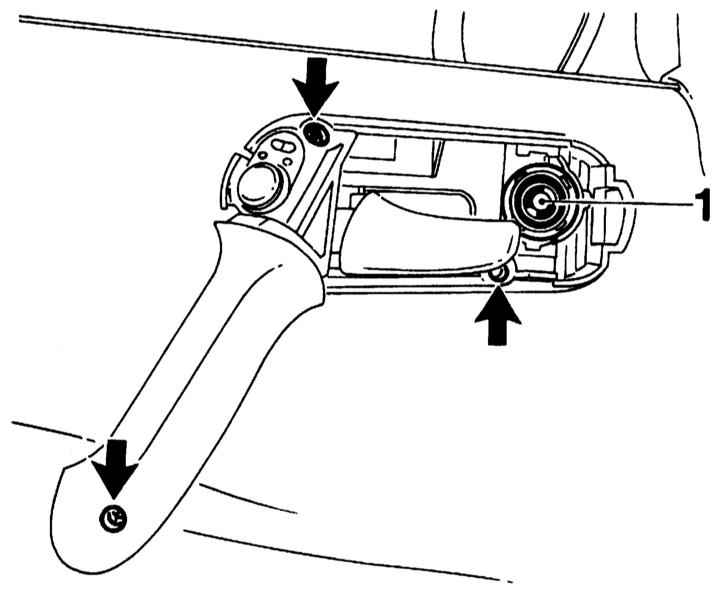

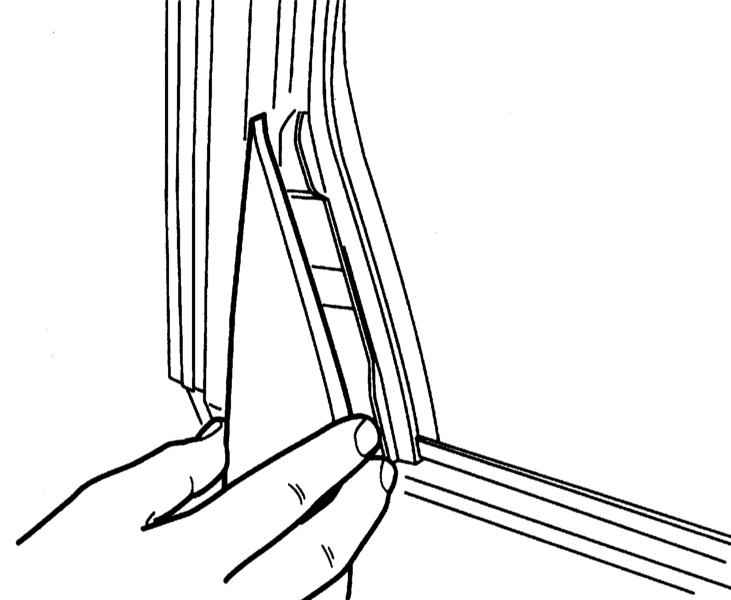

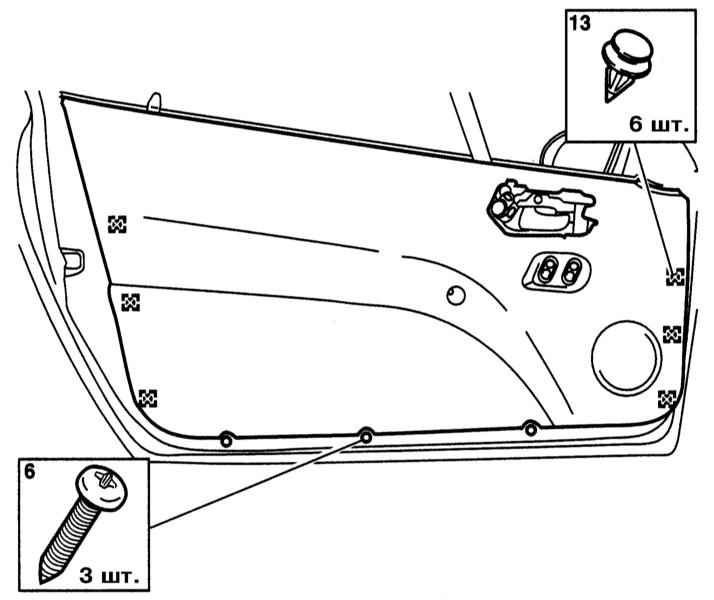

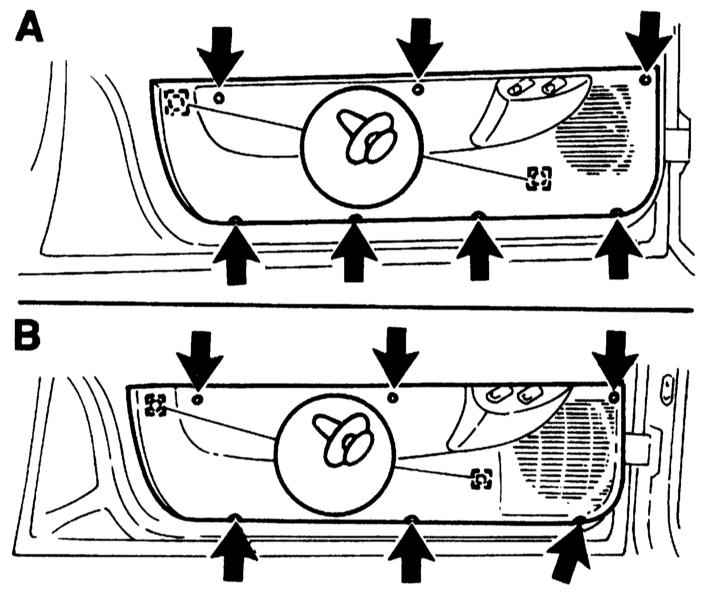

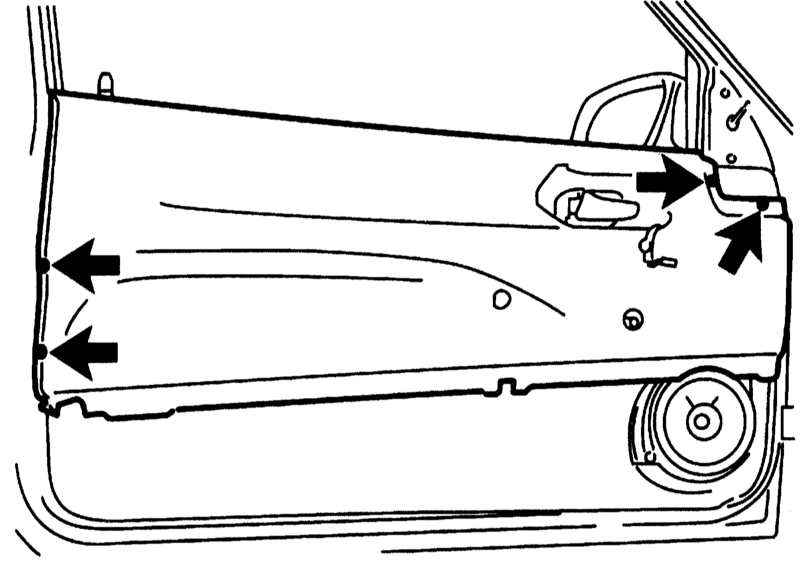

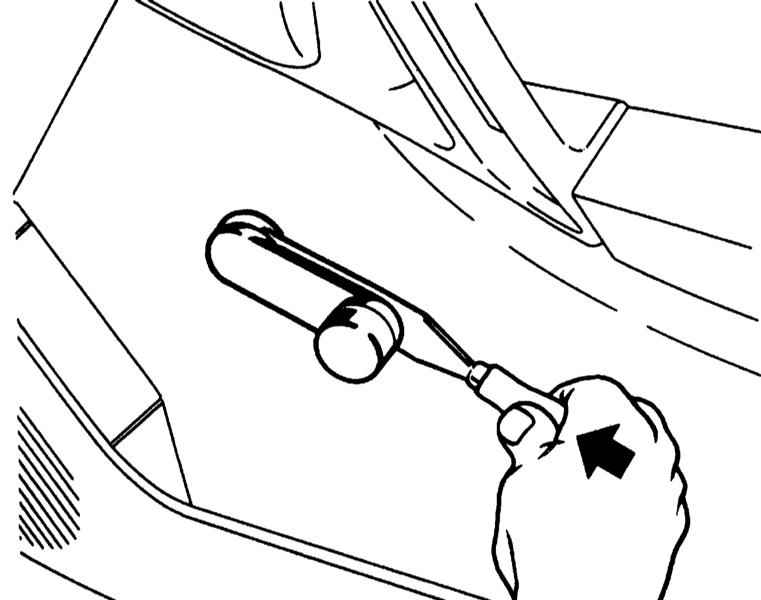

Осторожно отсоедините накладку внутренней ручки открывания двери. Отсоедините ручку (стрелки). Разъедините разъем ВЧ динамика (1). Болты крепления ручки (стрелки) и разъем ВЧ динамика (1) Выдавите изнутри двери водителя переключатель электрического регулятора наружного зеркала, разъедините его разъем и снимите переключатель. Снятие переключателя электрического регулятора наружного зеркала Выверните болты крепления кармана двери и отожмите широкой отверткой два фиксатора При соответствующей комплектации разъедините разъем электропроводки переключателя электрического стеклоподъемника и снимите карман двери. Крепеж кармана двери A — Combo B — Седан На модели Combo отожмите фиксаторы треугольной накладки наружного зеркала от рамы двери в ее верхней части. Фиксаторы накладки наружного зеркала При соответствующей комплектации снимите ручку перемещения стекла передней двери. Для этого отожмите инструментом OPEL-KM-317-A проволочный зажим. Можно также применять клещи HAZET-799. Если указанных выше инструментов нет, отожмите зажим узкой отверткой в направлении стрелки. Снятие ручки перемещения стекла передней двери Снимите ручку с ее оси. Если при снятии пружина была полностью выдавлена, снова вдавите пружина в паз ручки. Снимите пластмассовую шайбу. Снимите с помощью пластмассового шпателя внутренний уплотнитель стекла передней двери. Снятие внутреннего уплотнителя стекла На моделях Corsa и Combo выверните болты (стрелки). Болты крепления облицовки (модели Corsa и Combo) На модели Tigra выверните три болта из нижней кромки двери. Отсоедините с помощью пластмассового шпателя облицовку от двери сзади и спереди, раскрыв при этом фиксаторы. Болты и фиксаторы облицовки (модель Tigra) Снимите облицовку вверх через кнопку блокировки двери. Если необходимо, осторожно снимите уплотнительную пленку с рамы двери. Предварительно отожмите фиксаторы (стрелки). Фиксаторы уплотнительной пленки

Снятие облицовки задней двери (модели Corsa)

ПОРЯДОК ВЫПОЛНЕНИЯ

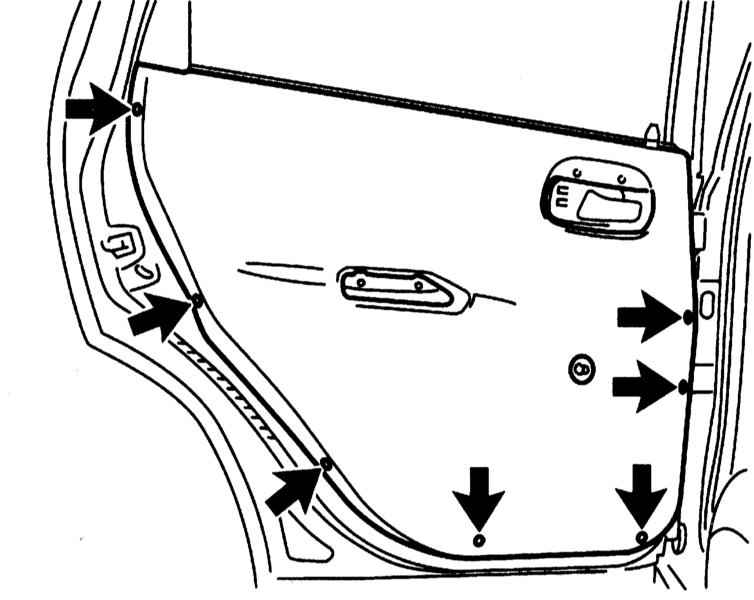

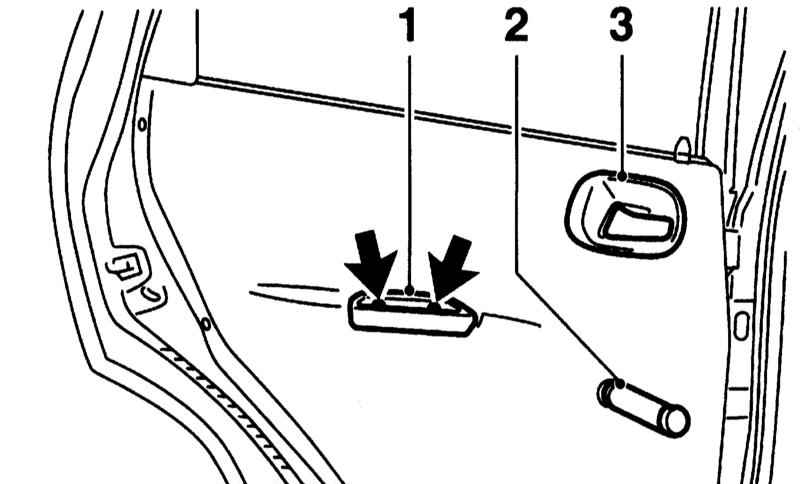

Отсоедините накладку внутренней ручки открывания двери (3), выверните винты крепления и снимите ручку задней двери (1). Компоненты, мешающие снятию облицовки задней двери Снимите ручку перемещения стекла задней двери (2). Снимите треугольную накладку в задней части двери. Снятие треугольной накладки Выверните болты крепления (стрелки) и снимите облицовку вверх. Болты крепления облицовки Снимите вверх внутреннее уплотнение стекла задней двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

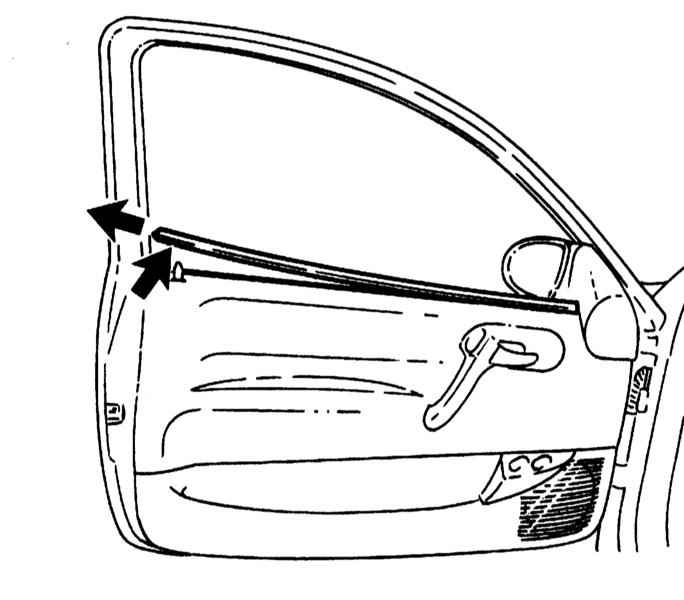

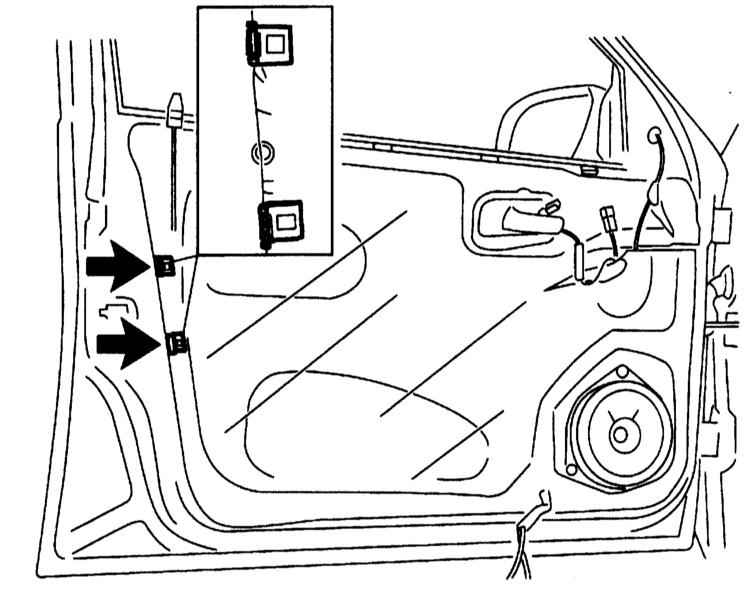

Аккуратно приклейте уплотнительную пленку к раме двери. Разрывы заклейте скотчем. На автомобилях с боковой подушкой безопасности замените поврежденную пленку. Она имеет большое значение для правильного срабатывания боковой подушки безопасности. Соедините разъемы электропроводки переключателей регулятора наружного зеркала и стеклоподъемника (при соответствующей комплектации). Наденьте обивку через кнопку включения, выставьте ее по раме двери и закрепите. Закрепите карман двери винтами. Закрепите ручку двери. Соедините разъем ВЧ динамика. При ручном приводе стекла двери наденьте на ось ручки пластмассовую шайбу высокой стороной в направлении облицовки. Наденьте на ось ручку перемещения стекла двери и прихлопните ее рукой. При этом пружинный замок должен войти в паз на оси. Ручка должна быть обращена вниз при закрытом окне. Прижмите внутренний уплотнитель стекла. Закрепите треугольную накладку и ручки двери.
