9.2. Регулировка механизма выбора передач

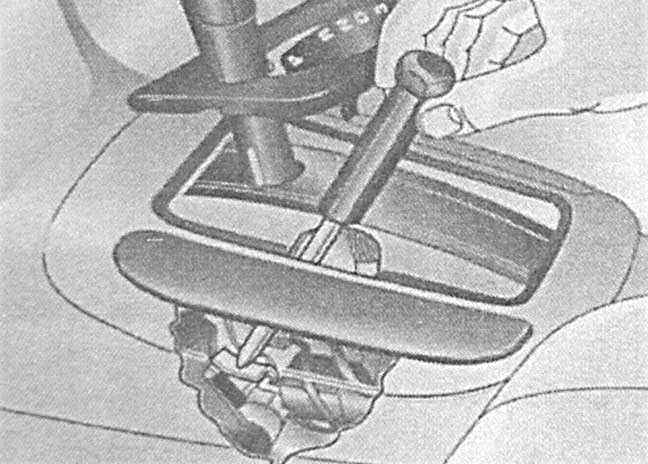

Отключение аккумуляторной батареи в положении «Р» рычага селектора приведет к блокировке последнего. Для освобождения рычага следует аккуратно снять с центральной консоли установленный вокруг его основания уплотнительный элемент, затем небольшой отверткой с плоским жалом отжать стопорный язычок слева от рычага селектора.

1. Переведите рычаг селектора в салоне из крайнего переднего положения в крайнее заднее, и удостоверьтесь в соответствии поочередно выбираемых положений показаниям индикатора, — в случае необходимости требуемую регулировку (см. далее).
2. Установите рычаг в положение «P».
3. С целью обеспечения доступа к тросу выбора передач снимите аккумуляторную батарею с установочным поддоном (см. Главу Электрооборудование двигателя).

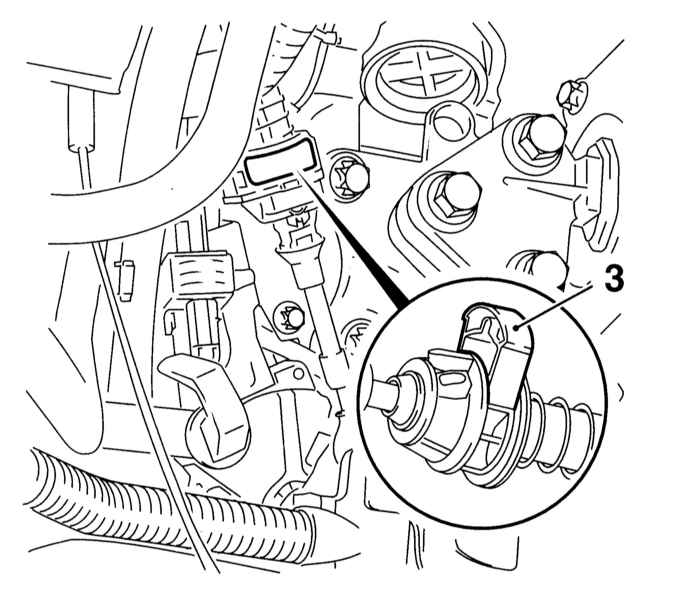

4. Отыщите сверху на картере трансмиссии опорный кронштейн крепления троса выбора передачи высвободите из него наконечник последнего, аккуратно вытянув фиксатор.

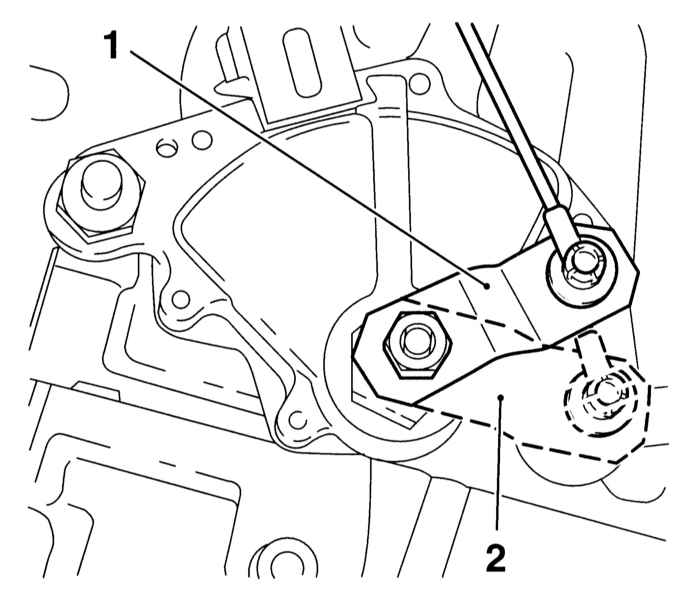

5. Удостоверьтесь в том, что рычаг селектора находится в положении «Р», затем разверните исполнительный рычаг на картере трансмиссии вперед до упора, переключив тем АТ в положение «Р». Защелкнув фиксатор, зафиксируйте трос выбора передач в данном положении.

6. Установите и подключите аккумуляторную батарею, затем проверьте исправность функционирования селектора, — в случае необходимости повторите регулировку.
