6.4.3. Проверка исправности функционирования и замена компонентов систем снижения токсичности отработавших газов

Система вентиляции картера (PCV)

Все модели

Компоненты системы не нуждаются в специальном обслуживании сверх обычных проверок состояния шлангов и их штуцерных соединений в соответствии с Графиком текущего обслуживания автомобиля (см. Главу Текущее обслуживание).

Система улавливания топливных испарений (EVAP) - бензиновые модели

Проверка

В первую очередь всегда проверяйте состояние вакуумных шлангов, нарушение проходимости, отсоединение или повреждение которых чаще всего и оказывается причиной отказа системы (сверьтесь со схемой прокладки шлангов, приведенной на ярлыке VECI Вашего автомобиля). В случае необходимости замените поврежденные шланги. Полная диагностика системы возможна только с применением специализированного оборудования, подключаемого к разъему DLC (см. Принцип функционирования систем впрыска топлива). В случае отказа клапан продувки и/или угольный адсорбер подлежат замене.

Замена

Угольный адсорбер

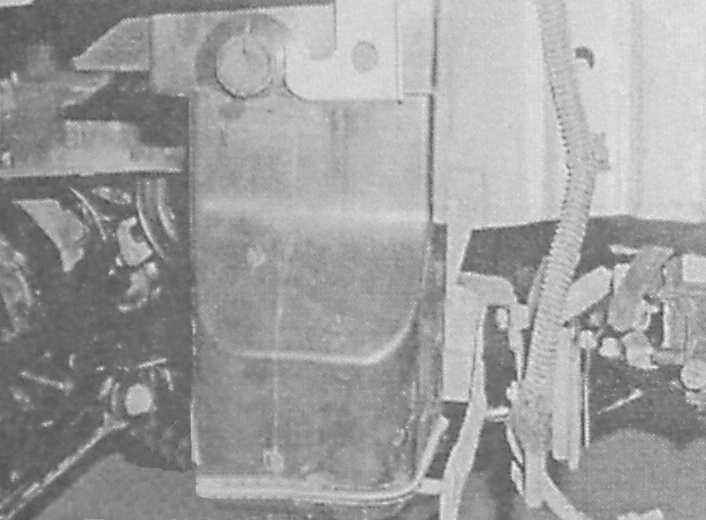

Угольный адсорбер установлен под правым передним крылом автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ

С целью обеспечения адекватного доступа к адсорберу взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо. Выверните крепежные винты, отпустите фиксаторы и снимите локер защиты колесной арки. Отсоедините электропроводку и снимите сборку бокового повторителя указателя правого поворота (см. Главу Бортовое электрооборудование). Отдайте гайку крепления адсорбера. В двигательном отсеке отсоедините от адсорбера шланги, предварительно их промаркировав. Снимите адсорбер с автомобиля. Установка производится в обратном порядке. Проследите за правильностью подсоединения шлангов и надежностью затягивания крепежа.

Клапан продувки адсорбера

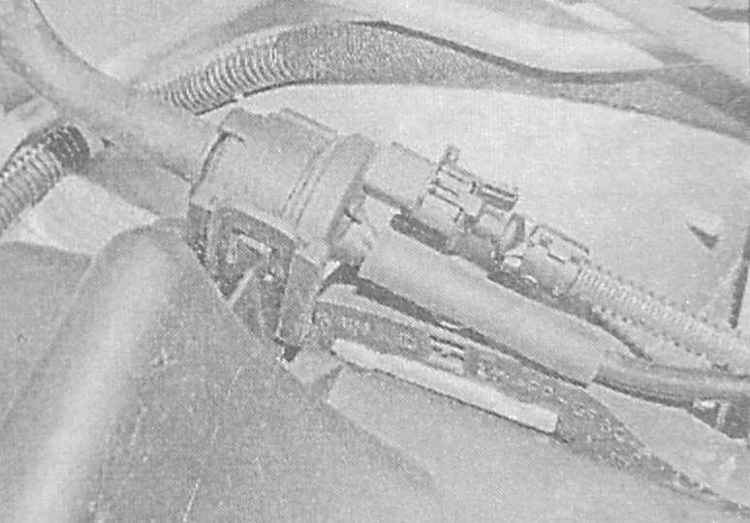

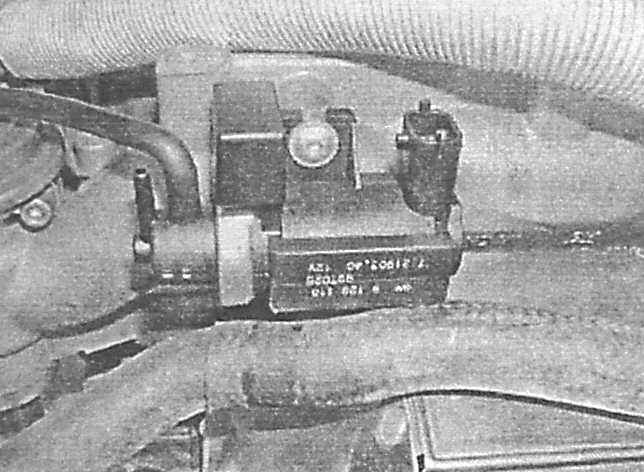

Клапан продувки установлен в правой части двигательного отсека, позади воздухоочистителя.

Контроль состава отработавших газов

Проверка

Каталитический преобразователь

Диагностическое оборудование для проверки исправности состояния каталитического преобразователя является дорогостоящим и крайне сложным в эксплуатации. При возникновении подозрений на отказ преобразователя, отгоните автомобиль для проверки на станцию техобслуживания.

Каждый раз, когда автомобиль по какой-либо причине поднимается над землей, осматривайте преобразователь на наличие признаков механических повреждений, следов утечек и развития коррозии. Проверяйте состояние сварных швов и надежность затягивания фланцевых болтов крепления устройства к секциям системы выпуска отработавших газов. Дефектный каталитический преобразователь подлежит замене.

Несмотря на надежность конструкции преобразователя, существует достаточно высокая вероятность его закупорки. Простейшим способом проверки проходимости преобразователя является проверка с применением вакуумметра.

Лямбда-зонд (кислородный датчик)

ПОРЯДОК ВЫПОЛНЕНИЯ

Отыщите электрический разъем датчика. С обратной стороны разъема введите разогнутую канцелярскую скрепку в гнездо контакта сигнального провода (клемма № 1 [ ]), вторую скрепку введите в гнездо клеммы № 2 (масса). Подсоедините к первой скрепке положительный щуп вольтметра, отрицательный подключите к скрепке введенной в клемму заземления. Взведите стояночный тормоз, переведите рычаг селектора АТ в положение «Р», на моделях с РКПП выберите нейтральную передачу. Поддомкратьте передок автомобиля и установите его на подпорки. Запустите двигатель и начинайте отслеживать изменения сигнального напряжения лямбда-зонда. Старайтесь не прикасаться к разогретым поверхностями системы выпуска отработавших газов! На начальном этапе холодный датчик должен вырабатывать постоянный сигнал амплитудой 0.1—0.2 В (режим разомкнутого контура). Спустя около двух минут двигатель достигнет нормальной рабочей температуры и показания датчика начнут колебаться в пределах от 0.1 до 0.9 В (режим замкнутого контура). Если система не переходит в режим замкнутого контура, либо переходит с недопустимо большой задержкой (ленивый датчик), замените датчик. Проверьте также исправность функционирования нагревателя лямбда-зонда. Рассоедините разъем электропроводки зонда и подключите омметр между клеммами нагревателя (клеммы №№ 3 и 4). Номинальное сопротивление составляет 10—40 Ом. Проверьте исправность подачи питания на нагреватель. Рассоедините электрический разъем и измерьте напряжение на нем со стороны жгута между клеммой № 4 и массой. При включенном зажигании (не запускайте двигатель) вольтметр должен фиксировать напряжение батареи. Если питание отсутствует, проверьте состояние электропроводки на участке цепи между главным реле, ECM и лямбда-зондом. При отрицательных результатах перечисленных выше проверок, замените неисправный датчик.

Замена

Каталитический преобразователь

Каталитический преобразователь относится к числу не нуждающихся в обслуживании компонентов, однако, существуют некоторые моменты, на которые владелец соответствующим образом оборудованного автомобиля должен обратить внимание.

• Не заправляйте оборудованный каталитическим преобразователем автомобиля неэтилированным топливом, - содержащийся в нем свинец откладывается на покрытых редкоземельными металлами поверхностях катализатора, что в существенной мере снижает эффективность функционирования преобразователя и в конечном итоге может привести к полному выходу его из строя;
• Следите за исправностью состояния компонентов системы выпуска отработавших газов, регулярно производите необходимые проверки в соответствии с Графиком текущего обслуживания автомобиля (см. Главу Текущее обслуживание);
• При возникновении пропусков зажигания, следует отказаться от пользования транспортным средством до момента устранения неисправности, - попадающее в преобразователь несгоревшее топливо может затем воспламениться и явиться причиной выхода катализатора из строя;
• По той же причине следует отказаться от запуска двигателя путем буксировки или толкания автомобиля;
• Не выключайте зажигание при высоких оборотах двигателя;
• Не используйте никакие присадки к топливу и двигательному маслу, - они могут содержать, вредные для каталитического преобразователя компоненты.
• При появлении на выходе системы выпуска отработавших газов сизого шлейфа, являющегося следствием выгорания двигательного масла составители настоящего Руководства также рекомендуют отказаться от эксплуатации автомобиля (см. пункт с);
• Помните, что каталитический преобразователь функционирует при очень высоких рабочих температурах, - не паркуйте автомобиль на покрытых сухой траве или прошлогодней листвой площадках;
• Помните, что каталитический преобразователь легко может быть поврежден при ударах, - соблюдайте осторожность, выполняя какие-либо работы вблизи него;
• Появление запаха сероводорода (тухлых яиц) в первые дни эксплуатации нового автомобиля является следствием нормального функционирования каталитического преобразователя, - запах должен исчезнуть после первых нескольких тысяч километров пробега;
• При исправном автомобиле срок службы каталитического преобразователя составляет до 150 000 км. В случае снижения эффективности функционирования каталитический преобразователь подлежит замене.

Описание процедур снятия и установки каталитического преобразователя – см. Снятие и установка выпускного коллектора.

Лямбда-зонд (кислородный датчик)

При обслуживании лямбда-зонда следует соблюдать некоторые особые меры предосторожности:

• Лямбда-зонд оборудован намертво вмонтированным в него и оборудованным контактным штекером отрезком электропроводки, попытки отсоединения которого могут привести к необратимому выходу датчика из строя;
• Старайтесь не допускать попадания в жалюзи датчика или его электрический разъем грязи и смазки;
• Не используйте для очистки лямбда-зонда никакие растворители;
• Обращайтесь с датчиком крайне бережно, - не роняйте его и старайтесь не стряхивать;
• Силиконовый защитный чехол должен надеваться на датчик строго определенным образом, чтобы не быть расплавленным и не нарушать исправность функционирования зонда.

Модели с двигателями 1.4 и 1.6 л

ПОРЯДОК ВЫПОЛНЕНИЯ

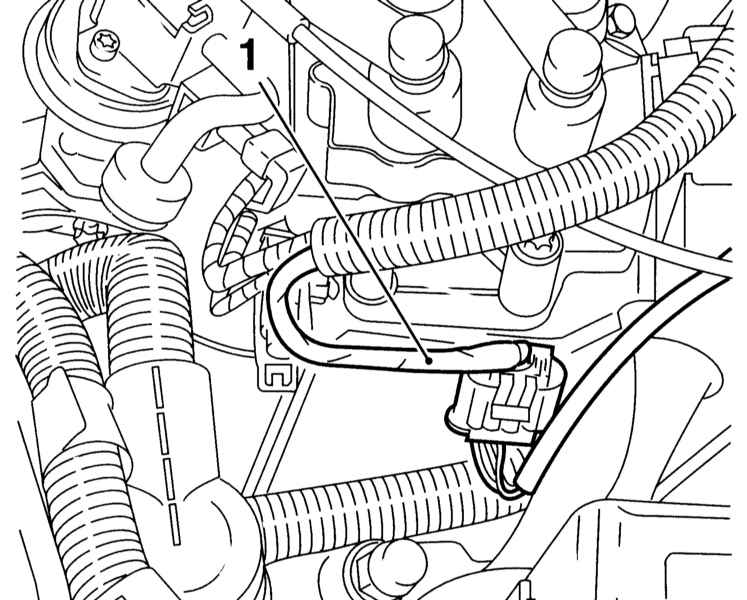

Прогрейте двигатель до нормальной рабочей температуры, заглушите и отсоедините отрицательный провод от батареи. Пройдитесь по электропроводке от ввернутого в левую часть выпускного коллектора датчика до контактного разъема его электропроводки. Высвободите проводку из фиксаторов и рассоедините разъем. Выверните датчик и снимите его с коллектора. Старайтесь не прикасаться к разогретым элементам системы выпуска отработавших газов! Установка производится в обратном порядке. Перед вворачиванием смажьте резьбовую часть датчика термостойкой смазкой типа Opel №1948602/90295397. Затяните датчик с требуемым усилием и проследите за правильностью прокладки электропроводки, - жгут не должен касаться разогреваемых поверхностей системы выпуска.

Модели с двигателями 1.8 и 2.0 л

ПОРЯДОК ВЫПОЛНЕНИЯ

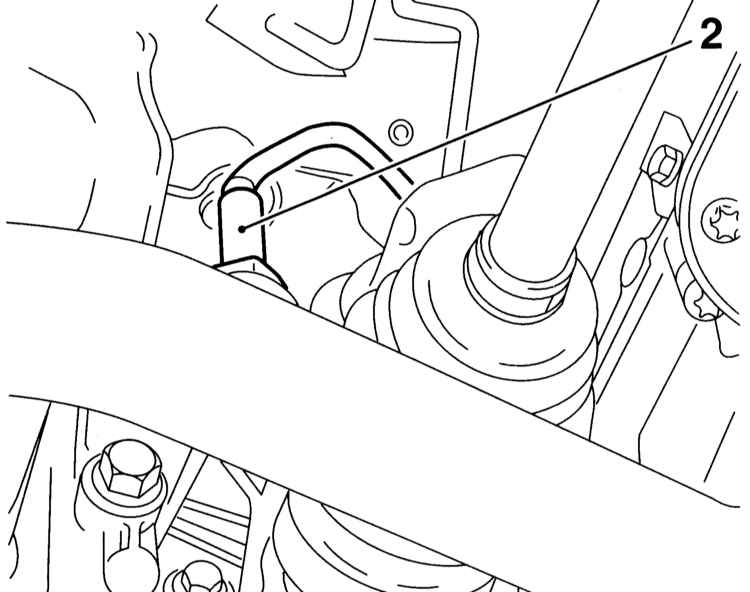

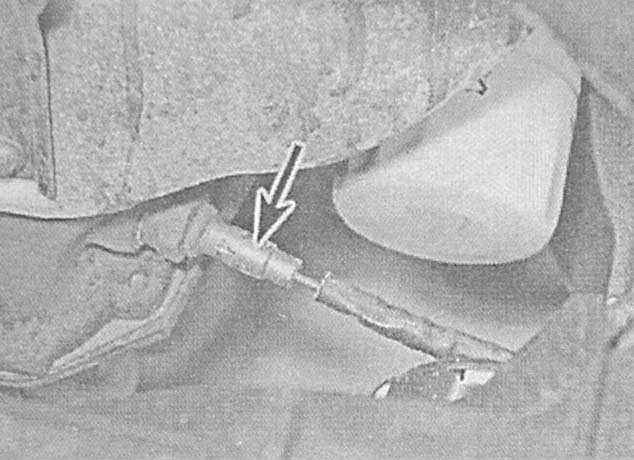

Взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Отсоедините отрицательный провод от батареи. Пройдитесь по электропроводке от ввернутого в приемную секцию системы выпуска датчика до контактного разъема его электропроводки слева на головке цилиндров. Высвободите проводку из фиксаторов и рассоедините разъем. Выверните датчик и снимите его с автомобиля, - уплотнительное кольцо подлежит замене в обязательном порядке. Установка производится в обратном порядке. Перед вворачиванием смажьте резьбовую часть датчика термостойкой смазкой типа Opel №1948602/90295397. Затяните датчик с требуемым усилием и проследите за правильностью прокладки электропроводки, - жгут не должен касаться разогреваемых поверхностей системы выпуска.

Система рециркуляции отработавших газов (EGR)

Проверка

Все модели

Исчерпывающая проверка системы может быть выполнена только с применением специализированного оборудования, подключаемого к диагностическому разъему DLC (см. Принцип функционирования систем впрыска топлива). Вышедшие из строя клапаны EGR подлежат замене.

Замена

Клапан EGR

Бензиновые модели

Дизельные модели

Модели с двигателями 1.7 л SOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

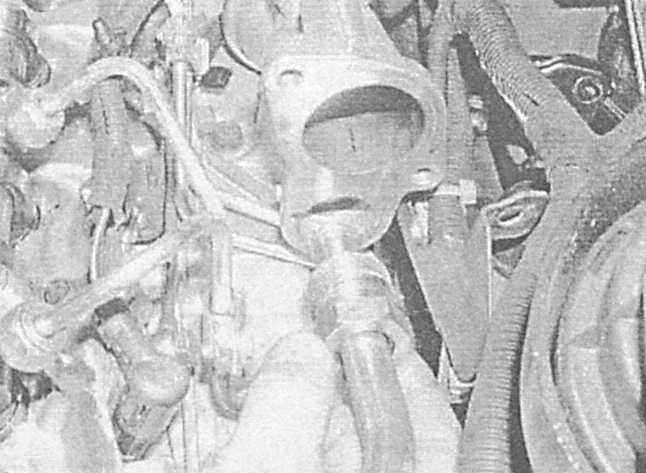

Отпустите фиксаторы, выверните болты крепления опорного кронштейна и снимите трубку наддува, соединяющую турбокомпрессор с интеркулером. Отсоедините от клапана EGR вакуумный шланг, извлеките стопорное кольцо и снимите клапан EGR с левой части впускного трубопровода. Установка производится в обратном порядке.

Модели с двигателями 1.7 л DOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

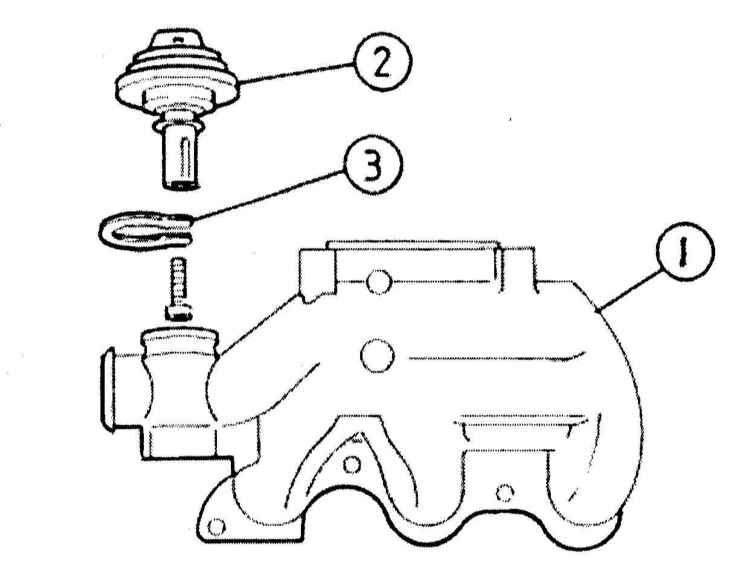

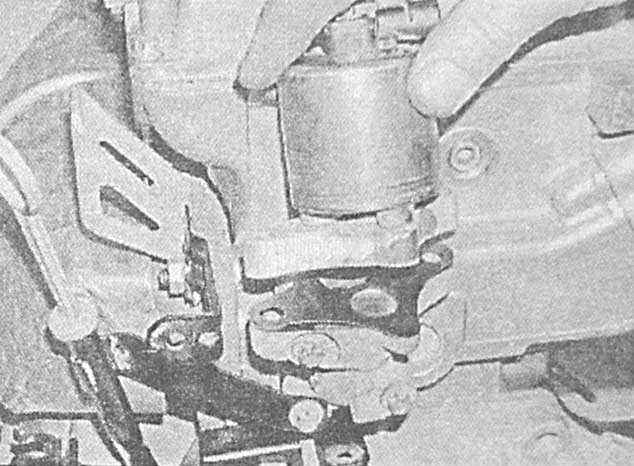

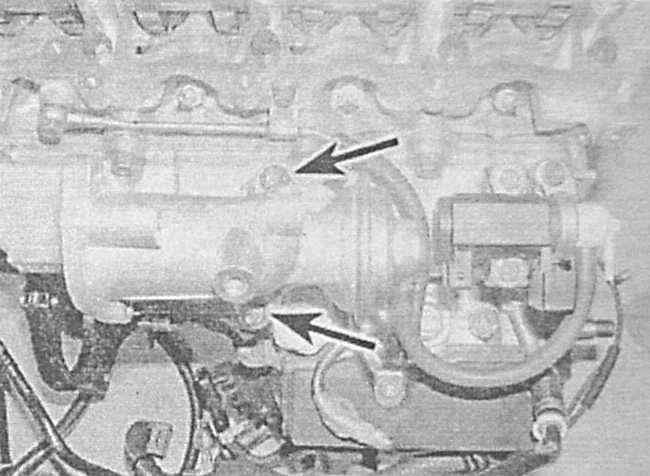

Снимите ECM (см. Принцип функционирования систем впрыска топлива). Выверните крепежные болты и снимите расположенный над клапаном EGR опорный кронштейн ECM. Отсоедините от клапана EGR вакуумную трубку. Выверните крепежные болты и отсоедините впускную трубку от верхней части клапана EGR. Рожковым ключом отпустите штуцерный разъем трубки EGR на клапане. Клапан EGR (двигатель 1.7 л DOHC) 1 — Впускной трубопровод 2 — Клапан EGR 3 — Стопорное кольцо Отдайте болты крепления клапана EGR к впускному трубопроводу, - постарайтесь запомнить установочное положение фиксируемых теми же гайками опорных кронштейнов. Вышедший из строя клапан подлежит замене. Установка производится в обратном порядке.

Модели с двигателями 2.0 л

Клапан в индивидуальном порядке на рынок запчастей не поставляется и в случае отказа заменяется в сборе с верхней секцией впускного трубопровода (см. Снятие и установка впускного трубопровода).

Электромагнитный клапан управления функционированием клапана EGR - дизельные модели

Модели с двигателями 1.7 л SOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините от клапанной сборки электропроводку и вакуумные шланги сзади на впускном трубопроводе, - постарайтесь запомнить прокладку и порядок подсоединения линий. Выверните два крепежных болта и снимите электромагнитный клапан. Установка производится в обратном порядке.

Модели с двигателями 1.7 л DOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

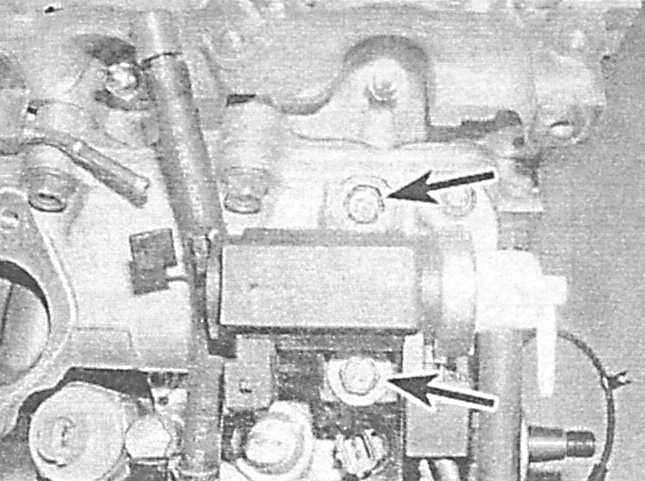

В случае необходимости снимите воздухоочиститель и впускной воздуховод в правой части двигательного отсека (см. Снятие и установка компонентов впускного воздушного тракта). Клапан установлен в правой части впускного трубопровода. Отсоедините от клапана вакуумные шланги, - обратите внимание на разницу в их диаметрах. Отсоедините от клапана электропроводку. Выверните два крепежных болта и снимите клапан. Установка производится в обратном порядке.

Модели с двигателями 2.0 л

Клапан установлен в передней левой части двигательного отсека, по соседству с клапаном переключения трубопровода. Причем клапан EGR является задним из двух и может быть идентифицирован по черному цвету электропроводки.
