2.7.6. Замена демпфирующего корпуса возврата топлива

Снятие

Откройте капот.

Отсоедините аккумуляторную батарею.

Отсоедините заземляющий соединитель от зажима заземления.

Снимите крышку двигателя.

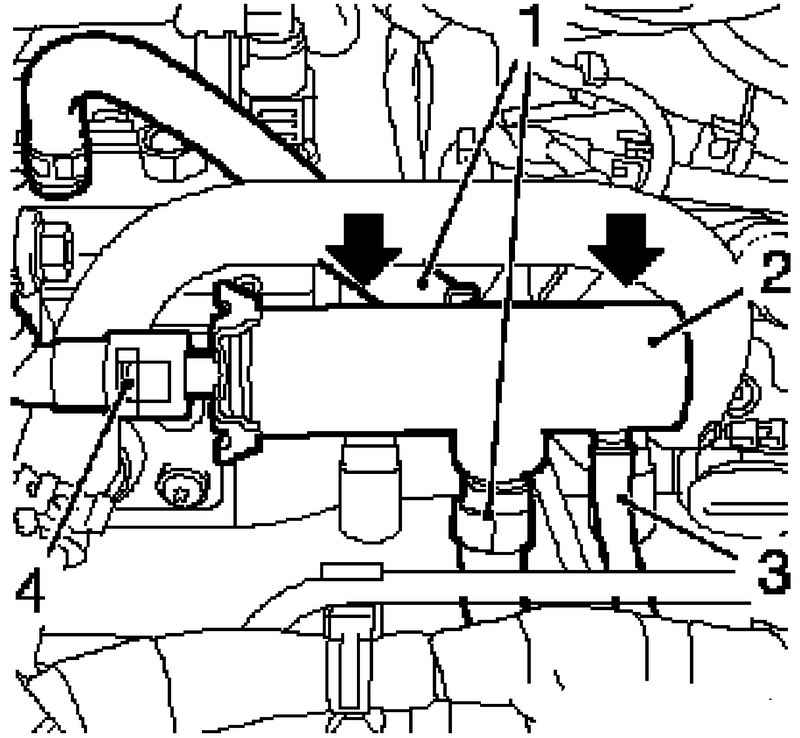

Рис. 2.281. Компоненты, демпфирующего корпуса возварата топлива: 1 – шланги; 2 – демпфирующий корпус; 3 – маслопровод; 4 – обратный топливопровод

Снимите демпфирующий корпус возврата топлива (рис. 2.281).

Снимите обратный топливопровод с специального инструмента KM-796-A.

Снимите 2 шланга.

Снимите 2 хомута.

Отсоедините маслопровод.

Отверните 2 болта (стрелки на рисунке 2.281).

ПРИМЕЧАНИЕ

Если маслопровод отсоединяется от демпфирующего корпуса, то он должен быть заменен новым.

Снимите 4 маслопровода.

Снимите 4 хомута (стрелки на рисунке 2.281)

Установка

Установите маслопровод.

Подключите 4 маслопровода к топливным форсункам.

Присоедините демпфирующий корпус возврата топлива.

Присоедините маслопровод.

Присоедините обратный топливопровод.

Присоедините 2 шланга.

Установите 2 хомута.

Затяните 2 болта моментом 9 Н·м.

Установите крышку двигателя.

Подключите аккумуляторную батарею.

Присоедините заземляющий соединитель к зажиму заземления.

Запрограммируйте энергозависимую память.

Закройте капот.
