2.7.18. Система выпуска (Z 20 LEL)

В отличие от двигателей Z 14XEP, Z 14 XEL, Z 16 XEP и Z 18 XE, система выпуска двигателей с турбонаддувом Z 20 LEL DOHC II имеет дополнительный каталитический нейтрализатор в передней выхлопной трубе.

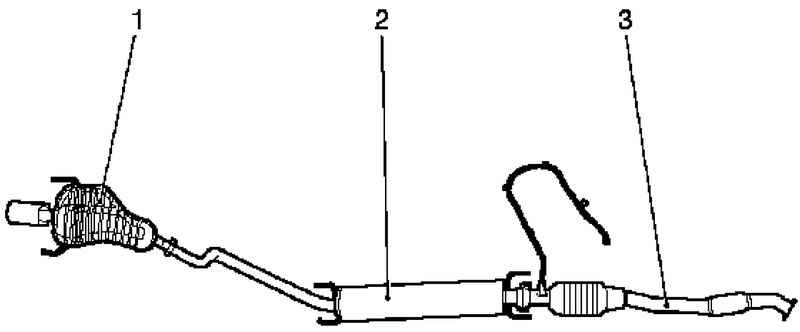

Рис. 2.318. Конструкция системы выпуска (Z 20 LEL): 1 – оконечный глушитель с выхлопной трубой; 2 – центральная выхлопная труба с центральным глушителем; 3 – передняя выхлопная труба с гибкой трубой

На схеме ниже показано положение и расположение отдельных узлов системы выпуска (рис. 2.318).
