2.7.11. Замена передней вентиляционной трубки

Снимите переднюю ось.

Отсоедините 2 нижних кронштейна топливопровода, отвернув 2 болта крепления.

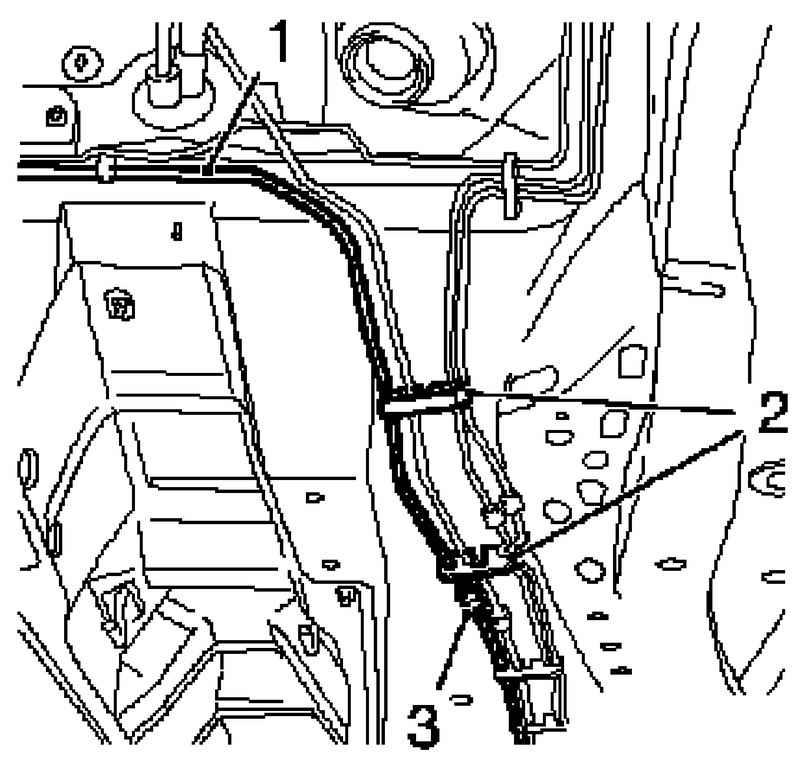

Рис. 2.306. Отсоединение передней вентиляционой трубки от центральной вентиляционной трубки: 1 – передняя вентиляционная трубка; 2 – кронштейны топливопровода; 3 – быстроразъемная муфта

Отсоедините переднюю вентиляционную трубку от центральной вентиляционной трубки (рис. 2.306).

Отсоедините быстроразъемную муфту.

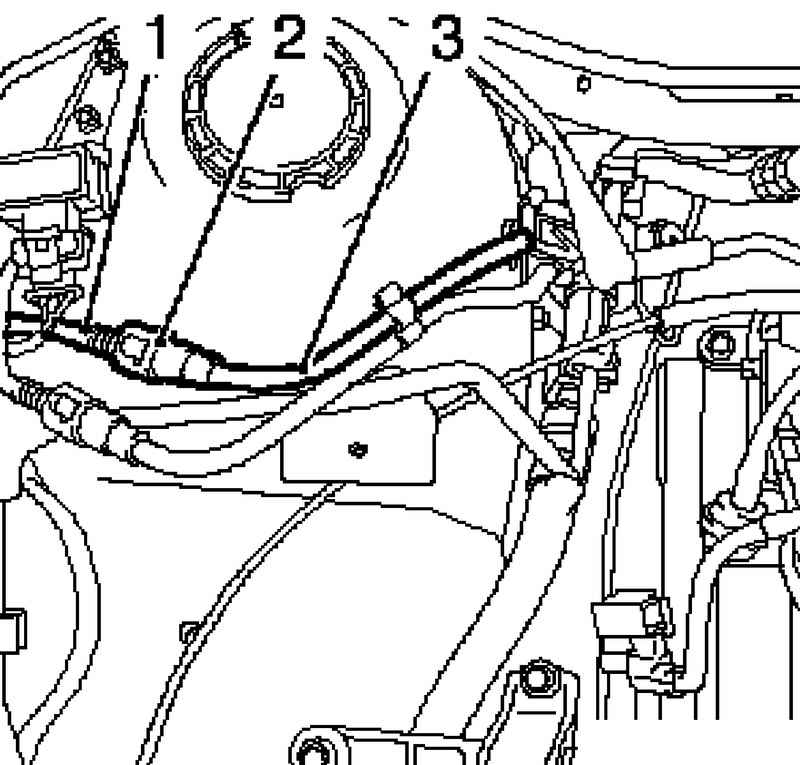

Рис. 2.307. Отсоединение передней вентиляционой трубки от вентиляционной трубки емкости с активированным углем: 1 – емкость с активированным углем; 2 – быстроразъемная муфта; 3 – передняя вентиляционная трубка

Отсоедините переднюю вентиляционную трубку от вентиляционной трубки емкости с активированным углем (рис. 2.307).

Отсоедините быстроразъемную муфту.

Снимите вентиляционную трубку, освободив ее от кронштейна в 6 местах.

Установите вентиляционную трубку.

Закрепите в кронштейне в 6 местах.

Присоедините переднюю вентиляционную трубку к центральной вентиляционной трубке и вентиляционной трубке емкости с активированным углем.

Подключите 2 быстроразъемных муфты.

Присоедините 2 нижних кронштейна топливопровода и закрепите их 2 болтами.

Установите переднюю ось.
