2.7.15. Снятие и установка корпуса термостата (двигатель 2,0 л)

Откройте капот.

Отсоедините аккумуляторную батарею.

Отсоедините заземляющий соединитель от зажима заземления.

Поднимите автомобиль полностью.

Поместите внизу контейнер для слива.

Слейте охлаждающую жидкость.

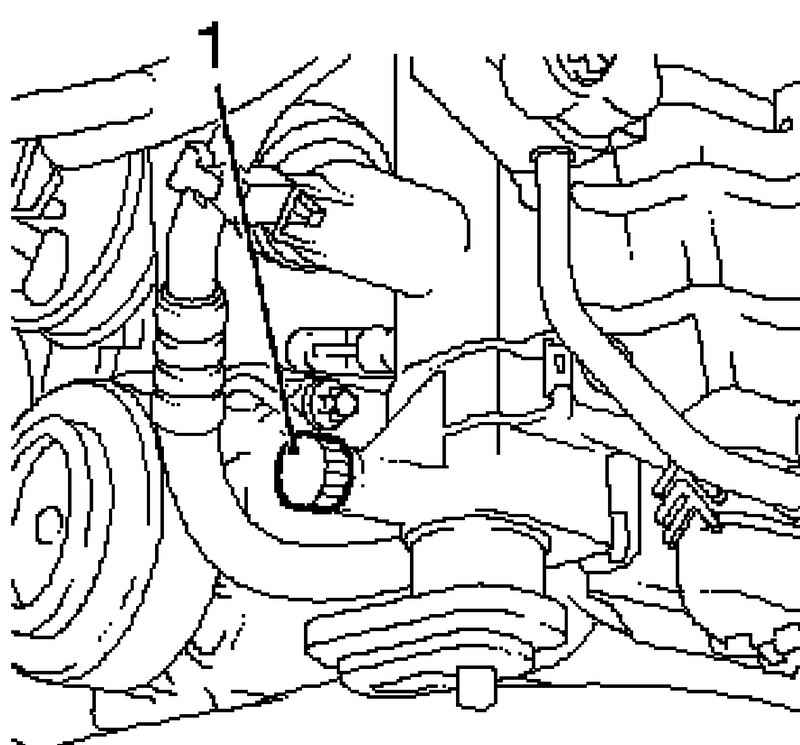

Рис. 2.311. Сливной болт радиатора: 1 – болт

Отверните сливной болт на радиаторе (рис. 2.311).

Соберите охлаждающую жидкость.

Заверните сливной болт.

Опустите автомобиль полностью.

Снимите аккумуляторную батарею.

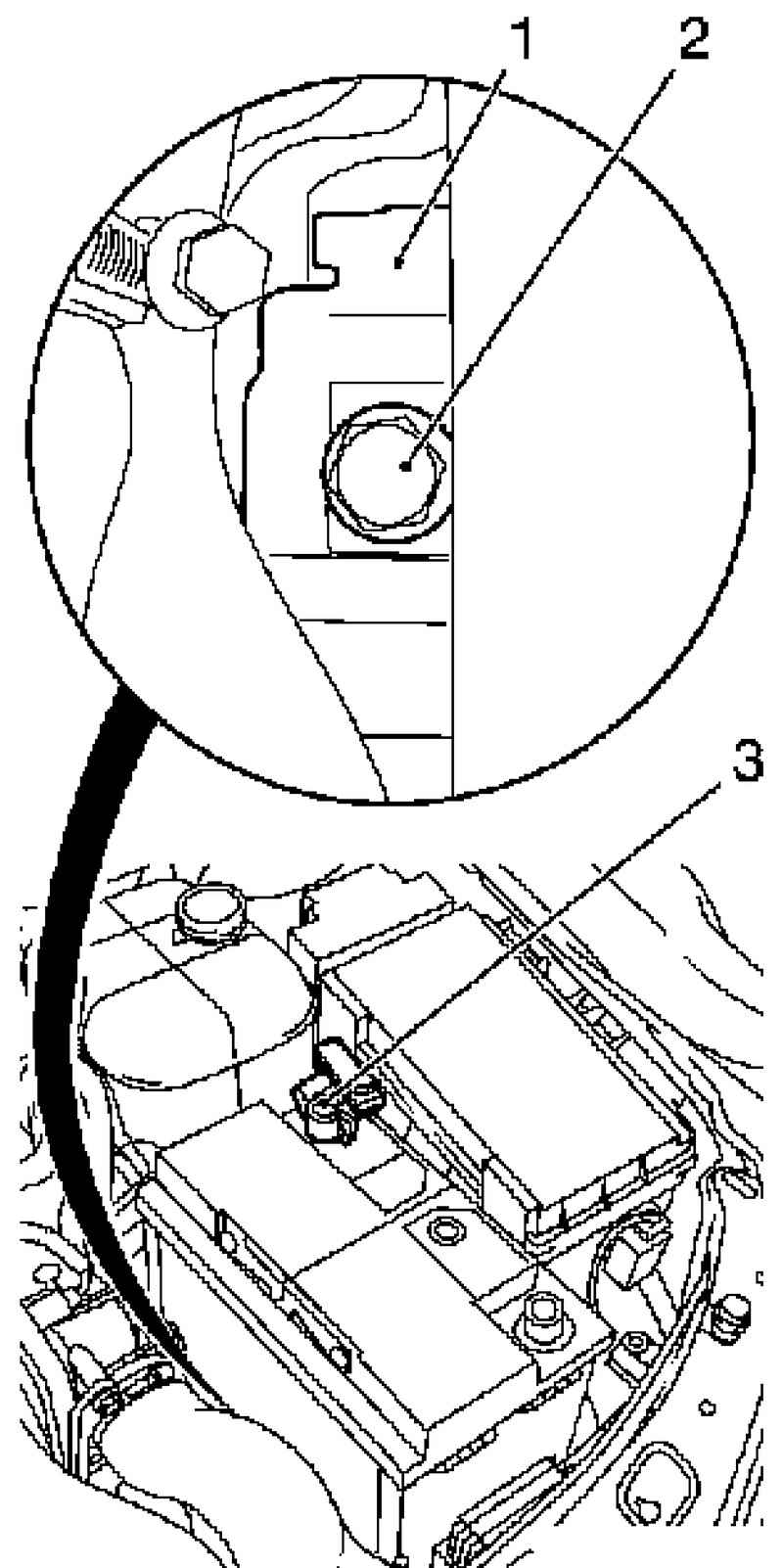

Рис. 2.312. Снятие аккумуляторной батареи: 1 – кронштейн; 2 – болт крепления; 3 – положительная клемма

Отсоедините положительную клемму от положительного вывода, снимите кронштейн и отверните болт крепления (рис. 2.312).

Снимите опору аккумуляторной батареи.

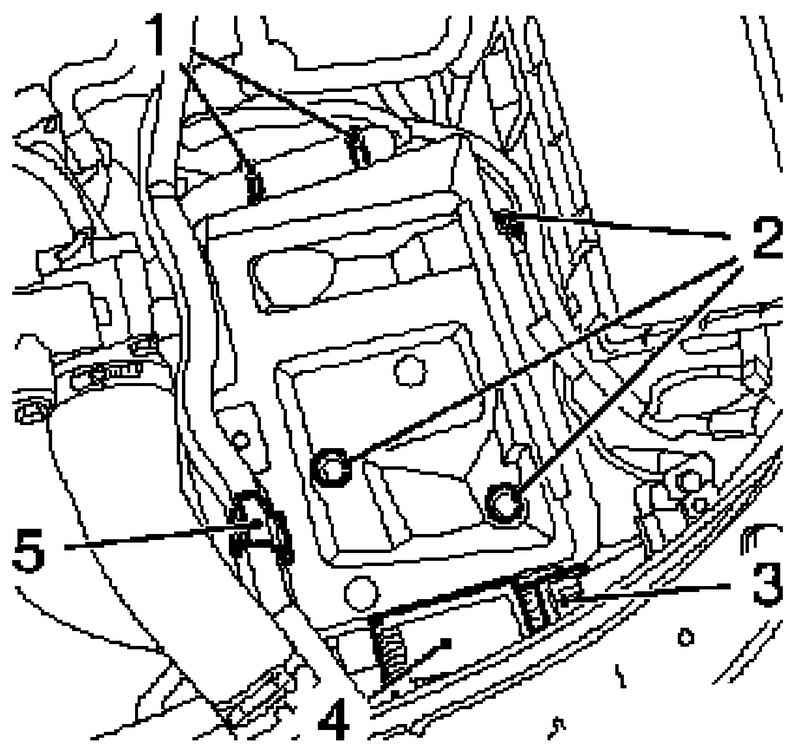

Рис. 2.313. Снятие блока предпускового подогрева: 1 – кабельные стяжки; 2 – болты крепления; 3 – разъем жгута проводов; 4 – блок управления системы предпускового подогрева; 5 – зажим

Снимите блок управления системы предпускового подогрева (рис. 2.313).

Снимите разъем жгута проводов.

Отсоедините шланг охлаждающей жидкости.

Отсоедините зажим.

Отсоедините жгут проводов.

Отсоедините 2 кабельных стяжки.

Отверните 3 болта.

Отсоедините жгут проводов датчика температуры охлаждающей жидкости.

Отсоедините разъем жгута проводов.

Раскрепите жгут проводов.

Отсоедините 4 шланга охлаждающей жидкости сняв хомуты.

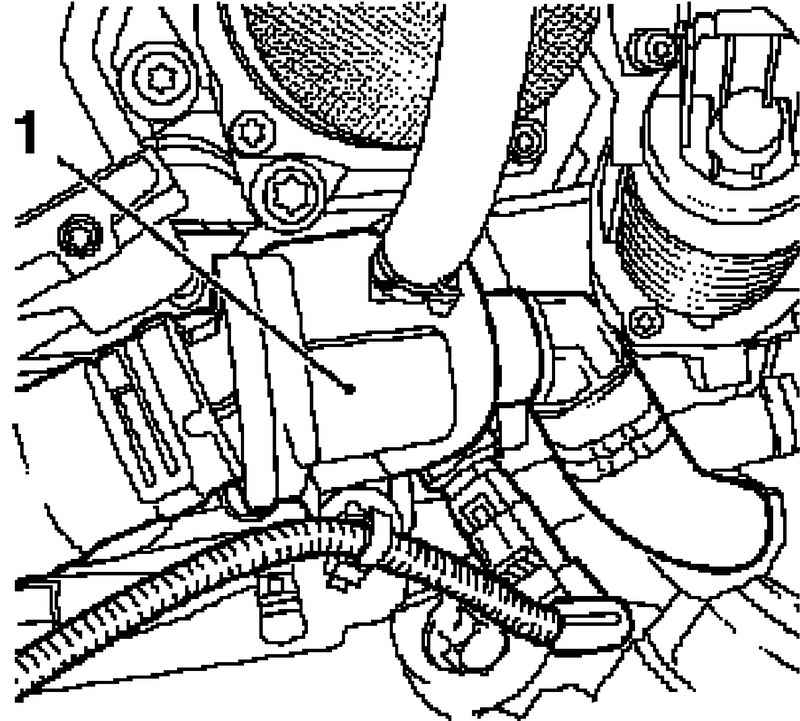

Рис. 2.314. Корпус термостата: 1 – корпус

Снимите корпус термостата, отвернув два болта крепления (рис. 2.314).

Отсоедините от шланга охлаждающей жидкости.

Зажмите корпус термостата в тиски.

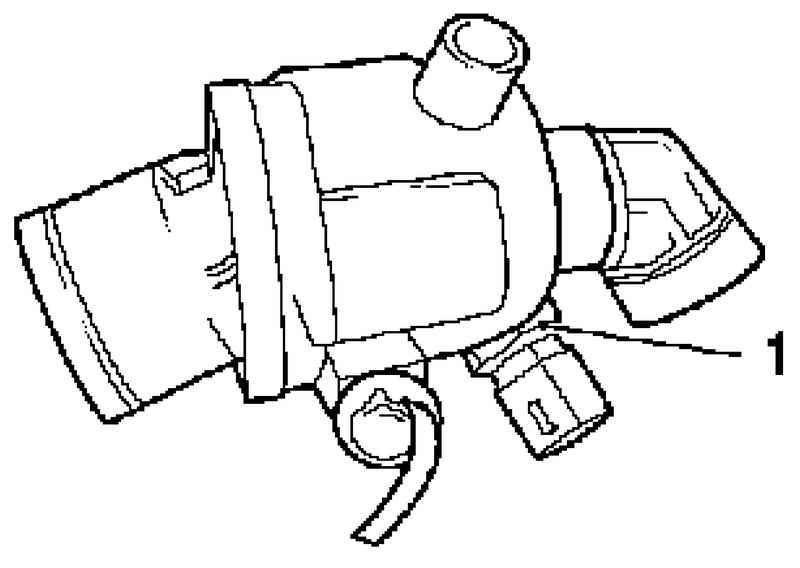

Рис. 2.315. Датчик температуры охлаждающей жидкости: 1 – датчик

Снимите датчик температуры охлаждающей жидкости (рис. 2.315).

Установите датчик температуры охлаждающей жидкости.

Затяните датчик температуры охлаждающей жидкости моментом 34 Н·м.

Установите корпус термостата.

Замените уплотнение.

Наденьте на шланг охлаждающей жидкости.

Затяните 2 болта крепления моментом 25 Н·м.

Присоедините 4 шланга охлаждающей жидкости.

Установите 4 хомута.

Присоедините жгут проводов датчика температуры охлаждающей жидкости.

Подключите разъем жгута проводов.

Установите держатель аккумуляторной батареи.

Затяните 3 болта крепления моментом 15 Н·м.

Присоедините блок управления системы предварительного подогрева.

Присоедините разъем жгута проводов.

Закрепите в зажиме шланг охлаждающей жидкости.

Присоедините жгут проводов.

Подключите 2 кабельных стяжки.

Установите аккумуляторную батарею.

Подключите аккумуляторную батарею

Присоедините заземляющий соединитель к зажиму заземления.

Долейте охлаждающую жидкость или убедитесь в том, что ее количество соответствует норме.

Запрограммируйте энергозависимую память.

Закройте капот.
