2.7.17. Система выпуска (Z18 XE)

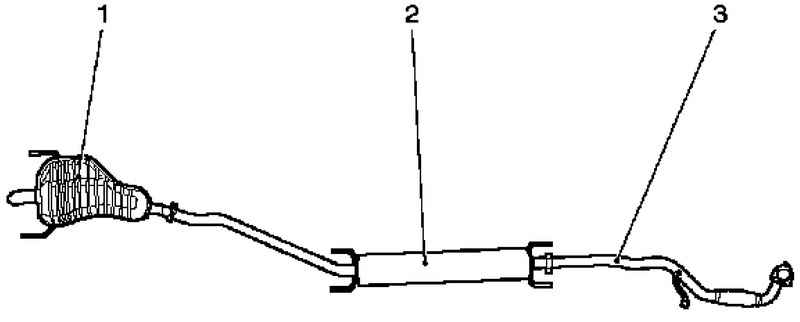

Рис. 2.317. Конструкция системы выпуска (Z 18 XE): 1 – оконечный глушитель с выхлопной трубой; 2 – центральная выхлопная труба с центральным глушителем; 3 – передняя выхлопная труба с гибкой трубой

На схеме ниже показано положение и расположение отдельных узлов системы выпуска (рис. 2.317).
