2.7.13. Снятие и установка датчика массового расхода воздуха

Снятие

Откройте капот

Снимите датчик массового расхода воздуха.

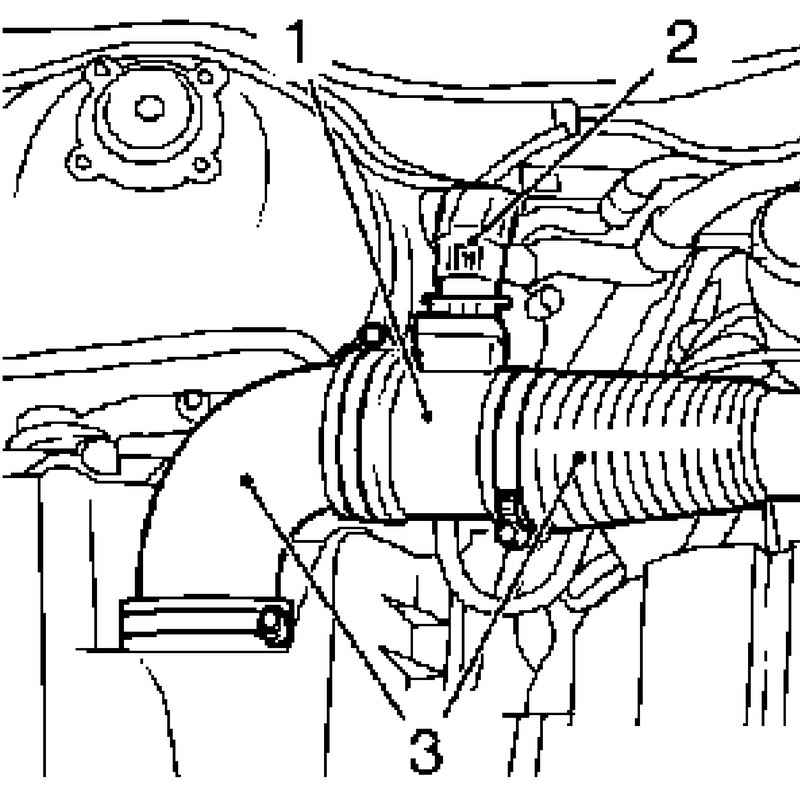

Рис. 2.309. Снятие датчика массового расхода воздуха: 1 – датчик массового расхода воздуха; 2 – разъем жгута проводов; 3 – шланги воздухозаборника

Для этого отсоедините разъем жгута проводов и 2 шланга воздухозаборника (рис. 2.309).

Снимите 2 хомута.

Установка

Установите датчик массового расхода воздуха.

Подключите шланг воздухозаборника.

Затяните 2 хомута моментом 3.5 Н·м.

Подключите разъем жгута проводов.

Закройте капот.
