12.6. Демпферный цилиндр сцепления - снятие, разборка и установка

Снятие

1. Отсоедините от цилиндра штуцера трубок гидропривода (фото), заглушите трубки.

2. Выверните два винта и снимите цилиндр.

Разборка

3. Отверните болты и снимите крышку, достаньте остальные детали (фото).

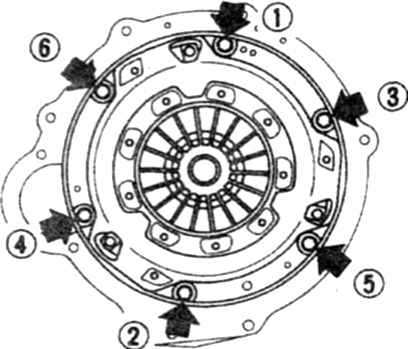

7.5 Порядок отпускания болтов сцепления

4. Промойте все детали в чистой тормозной жидкости.

5. Проверьте состояние внутренней поверхности цилиндра. При обнаружении коррозии или царапин цилиндр замените.

6. Проверьте зазор между цилиндром и поршнем. Если зазор превышает 0,15 мм, то замените поршень или цилиндр, подобрав детали так, чтобы зазор соответствовал норме.

7. При сборке, смочите поршень и цилиндр чистой тормозной жидкостью. Проследите за правильностью установки всех резиновых деталей.

Установка

8. Установите цилиндр в обратном порядке.

9. Прокачайте гидропривод сцепления (см. ниже).

10. Отрегулируйте высоту и свободный ход педали.(Гл. 1)
