1. Инструкция по эксплуатации и техническому обслуживанию
Инструкция по эксплуатации и техническому обслуживанию
Тахометр и счетчик км (тип А)
Тахометр показывает обороты двигателя.

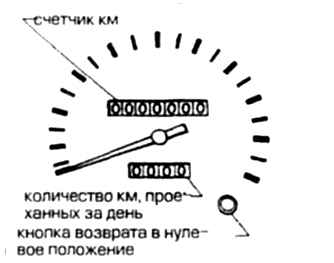

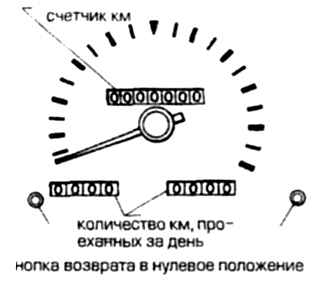

Счетчик км
Показывает общее количество км, преодоленных автомобилем. Счетчик км коротких расстояний Показывает преодоленное количество км, пока нажатием кнопки эти данные не "обнулятся".
Тип В (автомобили с двигателем VG30)

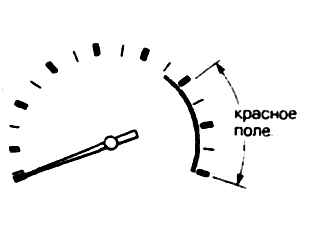

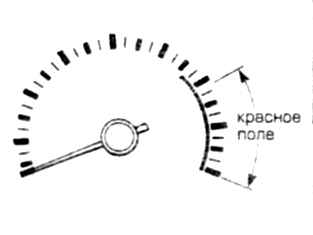

Тахометр - счетчик количества оборотов. (Тип А)
Показывает количество оборотов двигателя в минуту.
|
Внимание!
При приближении стрелки к красному полю следует переключиться на более высокую передачу.
|
В противном случае могут произойти серьезные поломки двигателя.
Указание.
Легкие колебания количества оборотов у двигателя с регулируемым катализатором на холостом ходу - нормальное явление.

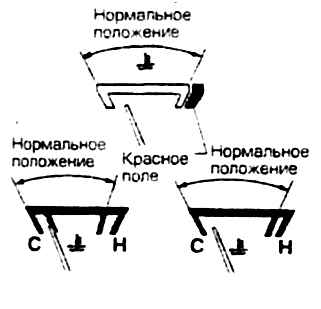

Датчик температуры охлаждающей жидкости
Тип В (автомобили с двигателем VG30)
Стрелка не должна попадать на красное поле

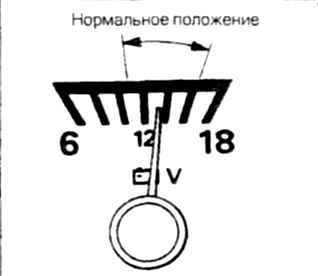

Вольтметр (автомобили с двигателем VG30)
Датчик топлива

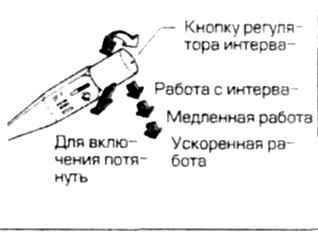

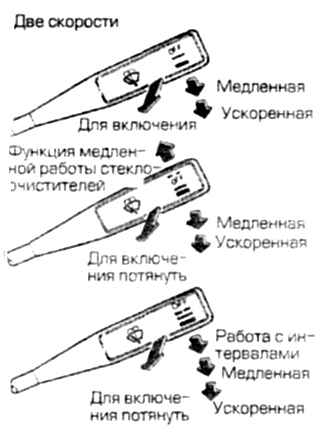

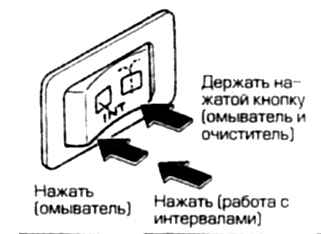

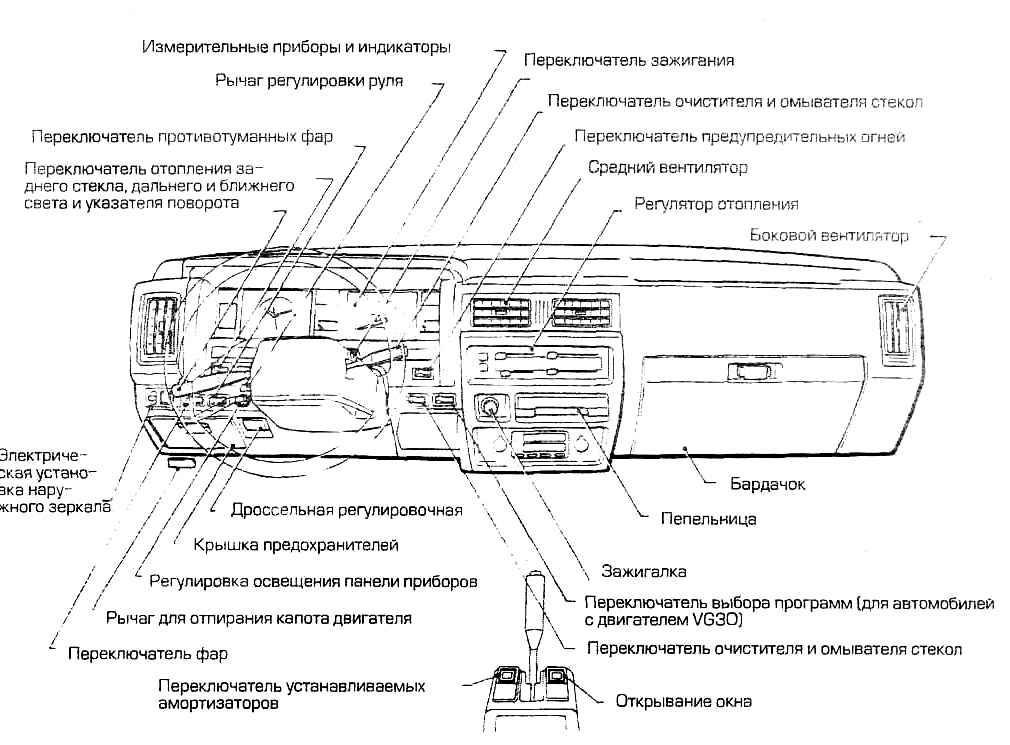

Переключатель очистителя и смывателя стекол

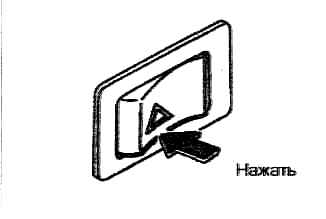

Переключатель омывателя заднего стекла

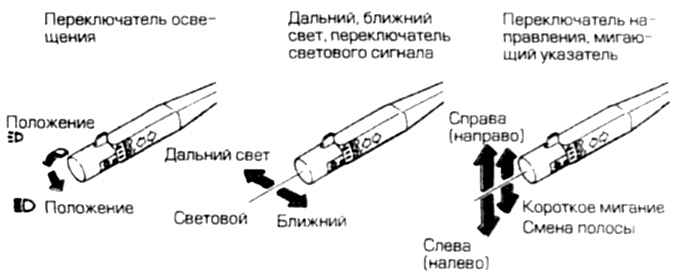

Переключатель фар ближнего света, дальнего света и указатель направления
Переключатель отопления заднего стекла

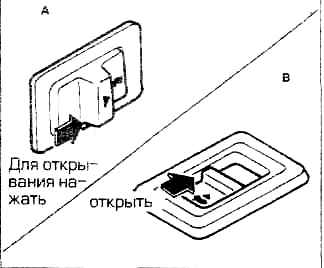

Открывание заднего стекла (автомобиля с двигателем VG30)

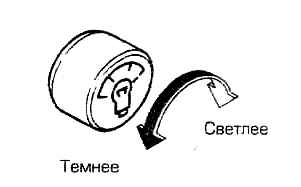

Регулятор яркости освещения приборов

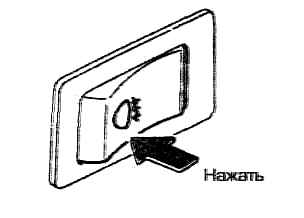

Переключатель освещения в тумане
Переключитель аварийных огней

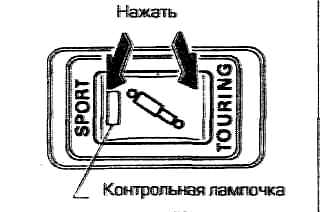

Переключатель разности амортизаторов (для автомобилей с двигателем VG30)

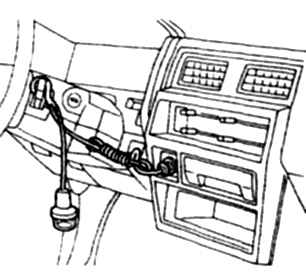

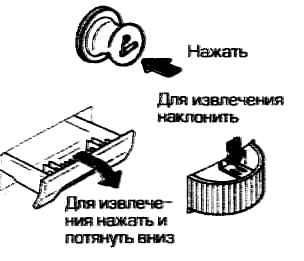

Зажигалка и пепельница

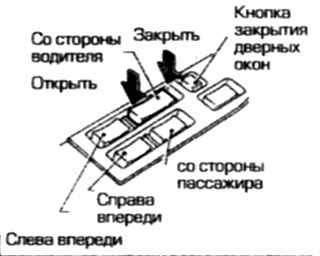

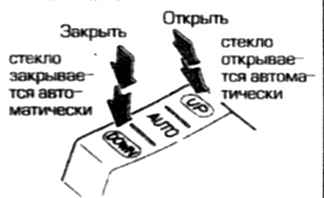

Электроподъемники стекол
Переключатель со стороны пассажира
Автоматический переключатель
Ветровое стекло

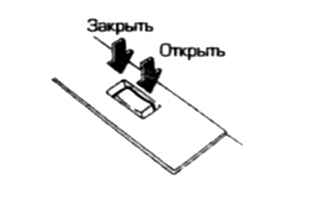

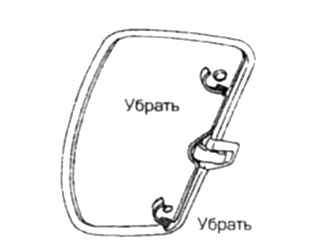

Люк
|
|

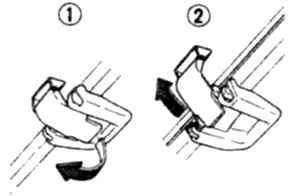

1 - потянуть вниз 2 - нажимать вверх
|
|
|
1 - потянуть вперед 2 - нажимать вверх
|
|
|

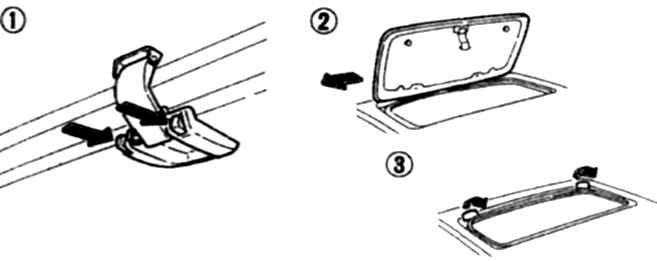

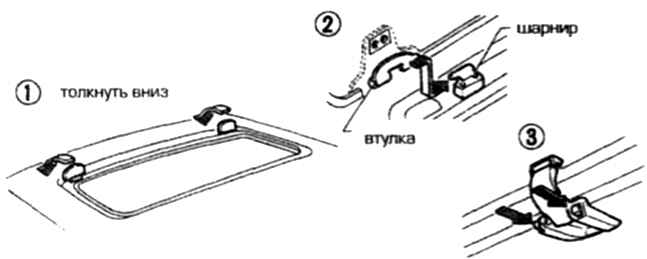

1 - нажать кнопки и крышу толкнуть вверх 2 - для закрытия люка потянуть 3 - установить
|

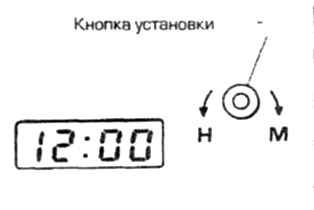

Часы, цифровые часы

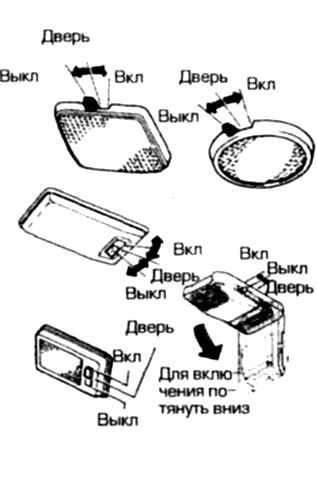

Освещение салона и багажника
Контрольное освещение

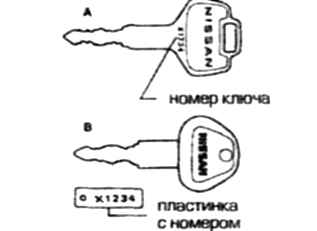

Ключ

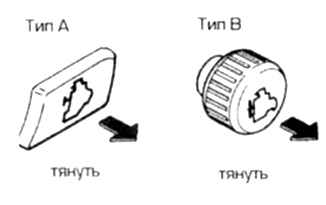

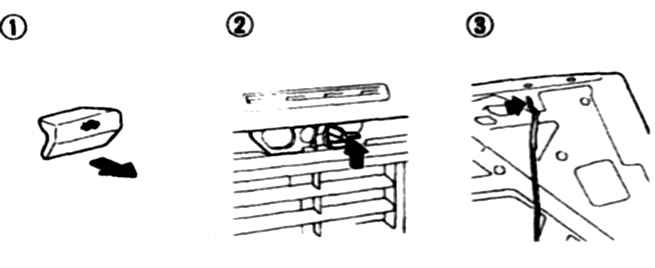

Рычаг для отпирания капота

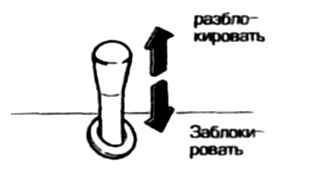

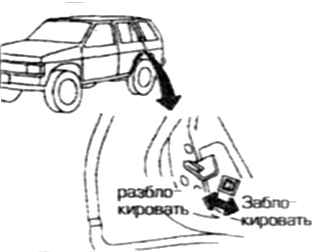

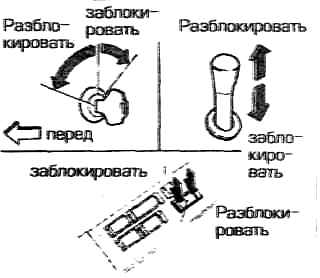

Детская безопасность, задние боковые двери (пятидверные автомобили)

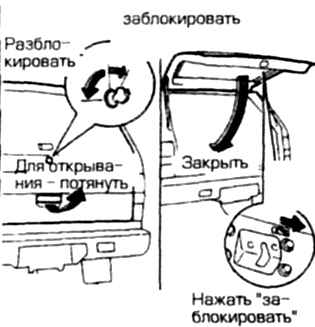

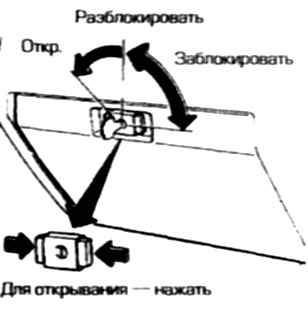

Блокировка заднего клапана багажника

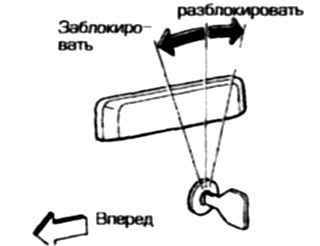

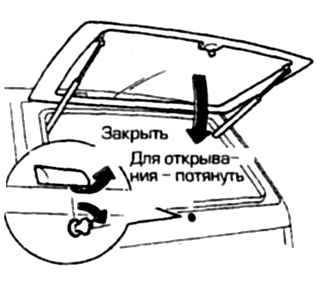

Блокировка заднего окна

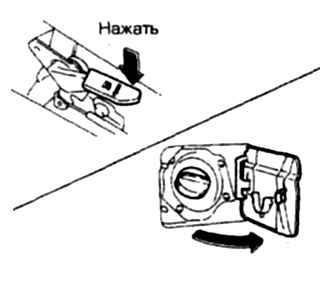

Блокировка топливного бака

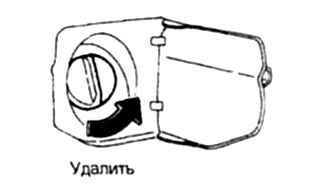

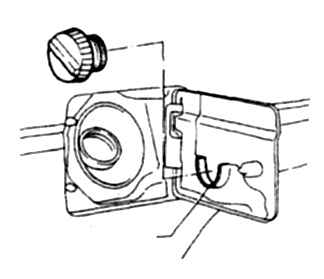

Крышка топливного бака
Держатель крышки топливного бака

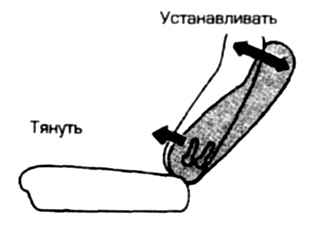

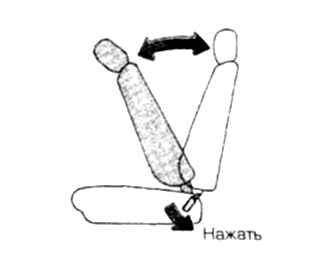

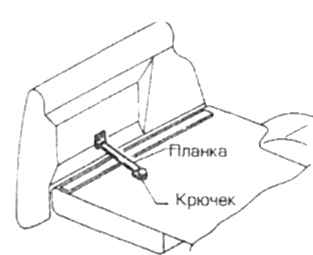

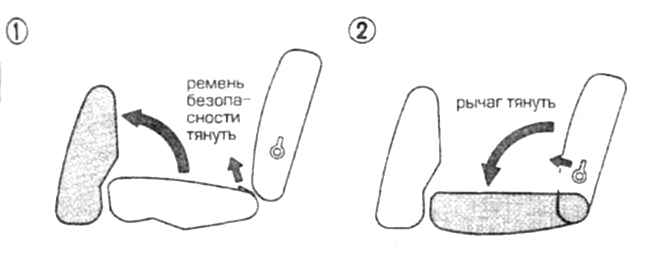

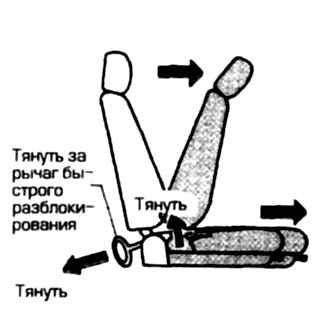

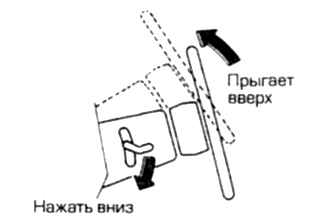

Откидывающееся переднее сидение

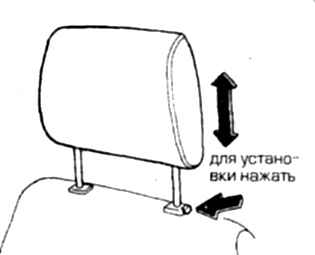

Опора для головы

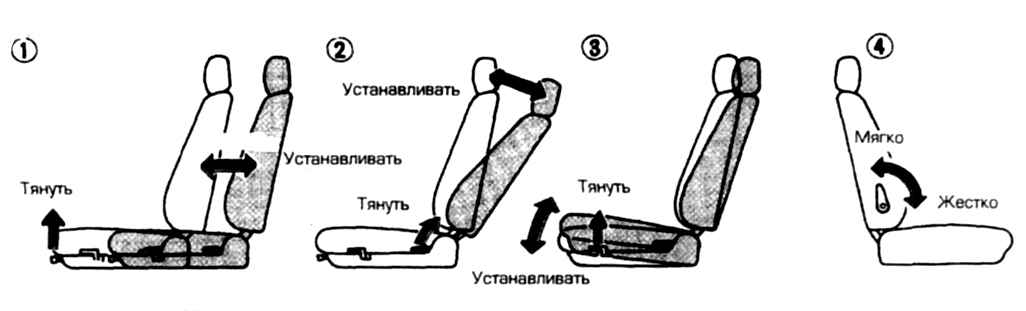

Сидения, установка
|
|
1 - вперед назад
2 - откидывание
3 - высота
4 - регулировка поясничной опоры
|

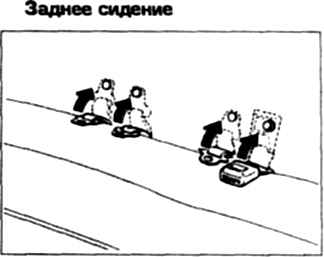

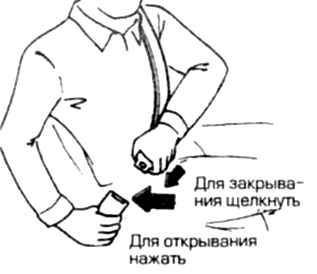

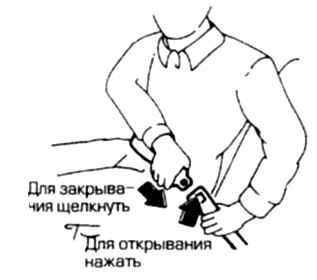

Положение ремня безопасности Ремень с регулировкой в 3-х точках
Тип А
Ремень с 2 точками

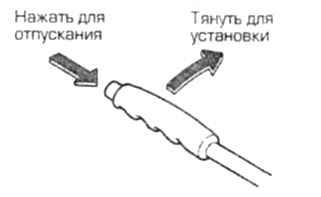

Ручной тормоз

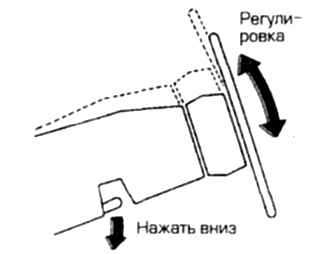

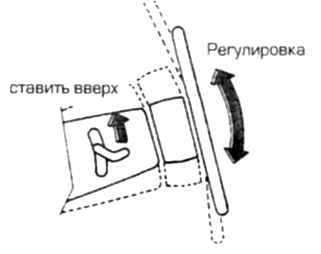

Установка руля на нужную высоту
Тип А
Тип В

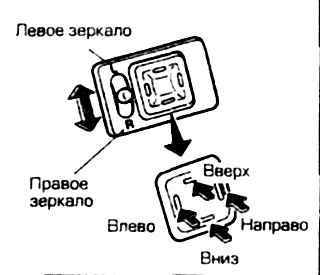

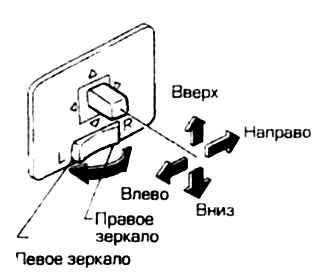

Электроустановка наружного зеркала
Тип А
Тип В

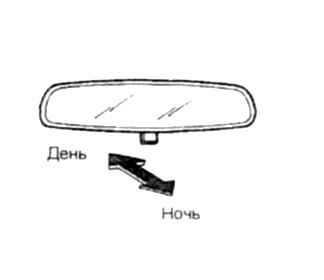

Зеркало салона

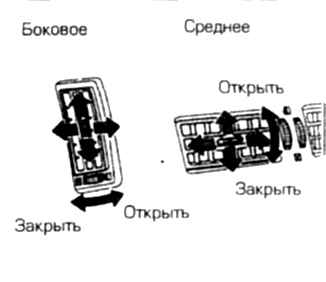

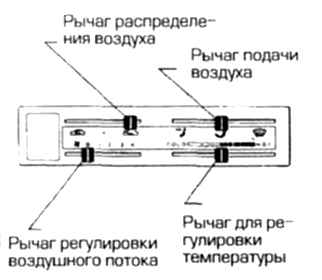

Среднее и боковое сопло

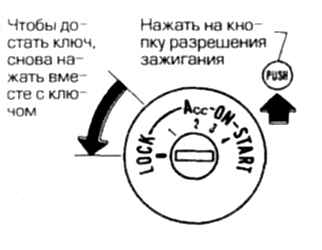

Зажигание
Дроссельная регулировочная кнопка

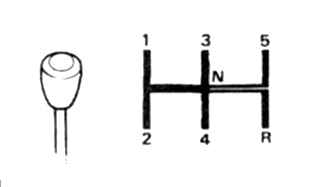

Переключением скоростей

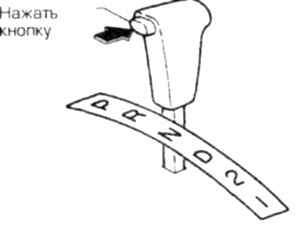

Езда с автоматической коробкой передач

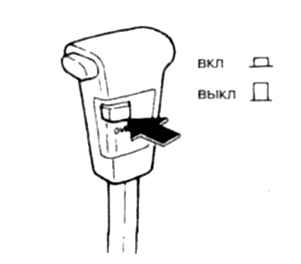

Особый переключатель для быстрой езды

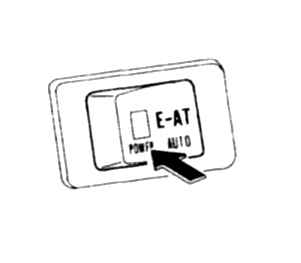

Переключатель выбора программ

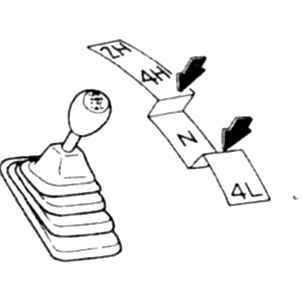

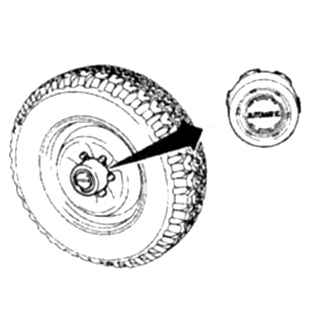

Коробка передач для автомобилей с полным приводом

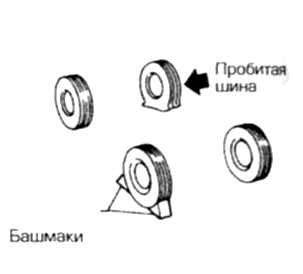

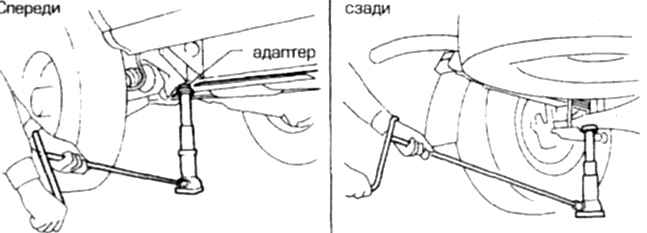

Прокол шины
Автомобили с двигателем VG30

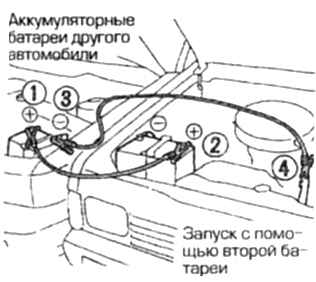

Запуск двигателя с помощью аккумуляторных батарей и перемычного кабеля

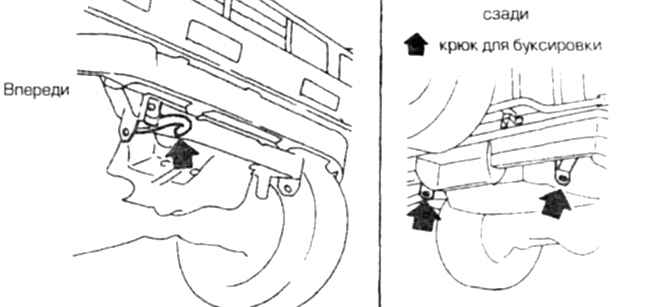

Транспортировка

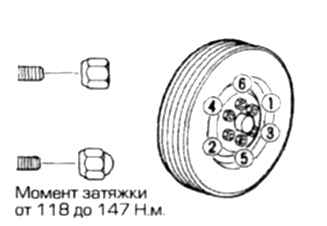

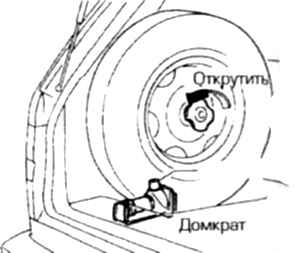

Установка запаски

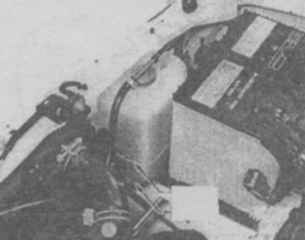

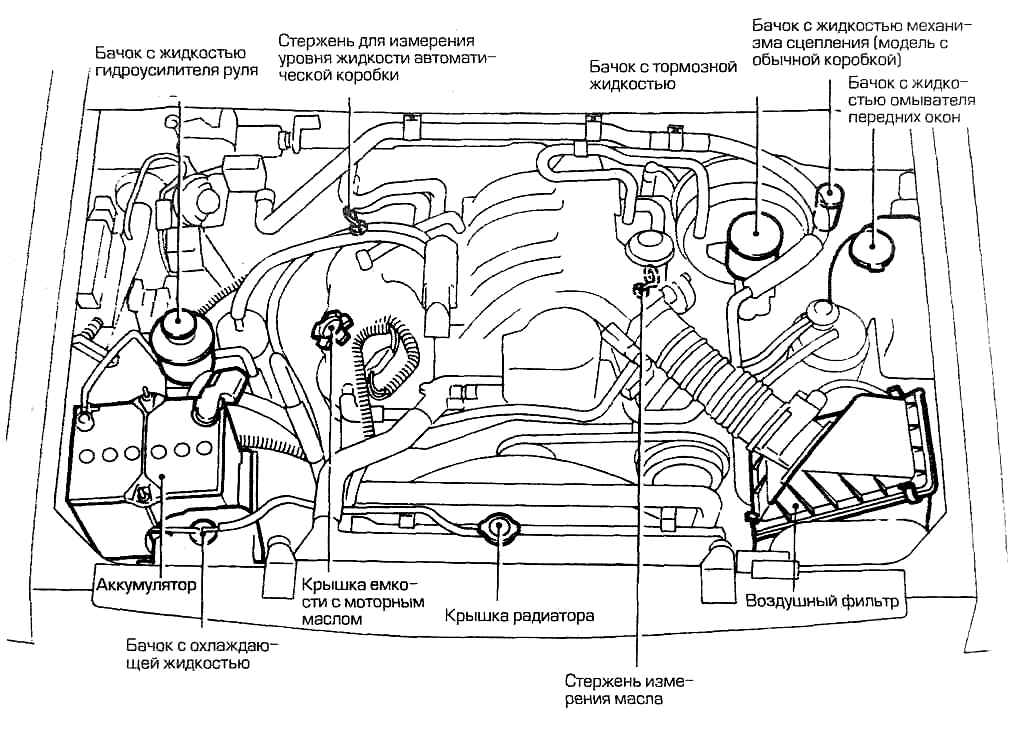

Охлаждение двигателя. Контроль охлаждающей жидкости.

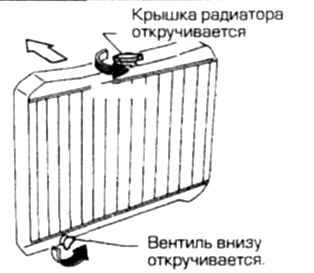

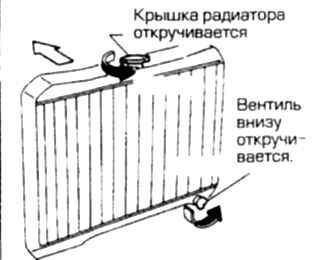

Смена охлаждающей жидкости

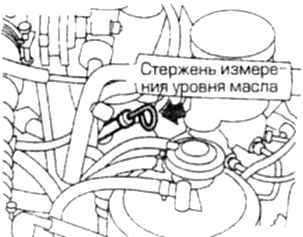

Моторное масло. Контроль моторного масла.

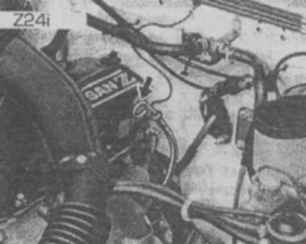

Двигатель VG30.

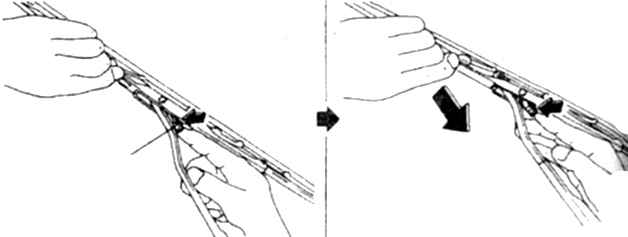

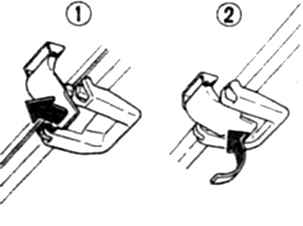

Смена щеток
Для смены нажать на предохранительный штифт, удалить щетку и нажать еще раз.

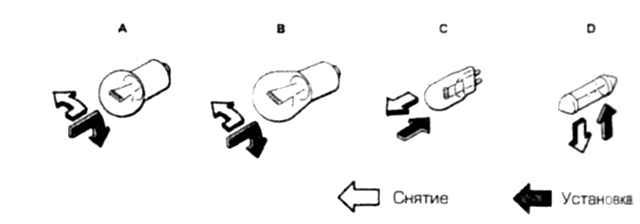

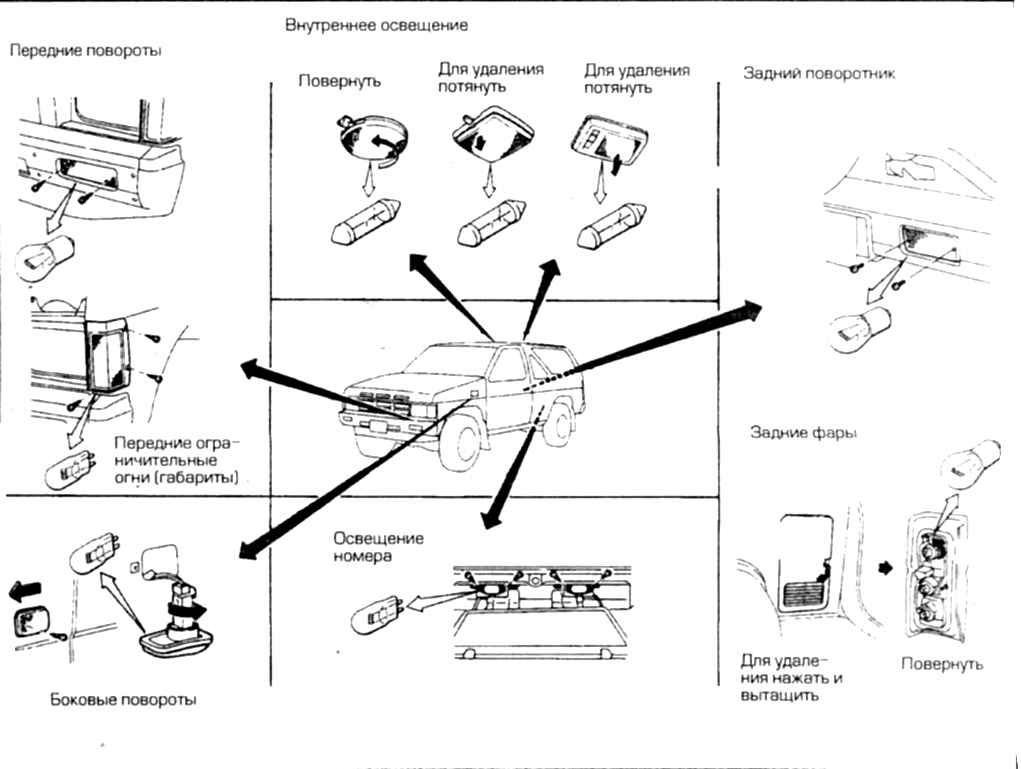

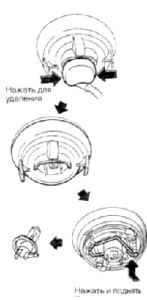

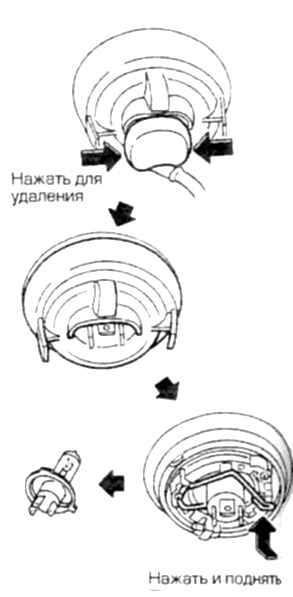

Замена ламп накала
Лампы накала
|
Назначение
|
Мощность
|
|
Передние комбинации фар
|
|
Указание направления / Габаритные фонари
|
21/5 W
|
|
Передние указатели направлений
|
21 W
|
|
Боковые
|
5W
|
|
Задние комбинации фар:
|
|
Указатель направления
|
21 W
|
|
Тормозные / задние
|
21/5 W
|
|
фонари заднего хода
|
21 W
|
|
Противотуманные
|
21 W
|
|
фонарь номерного знака
|
10W
|
|
Без него
|
5W
|
|
Внутреннее освещение
|
10W
|

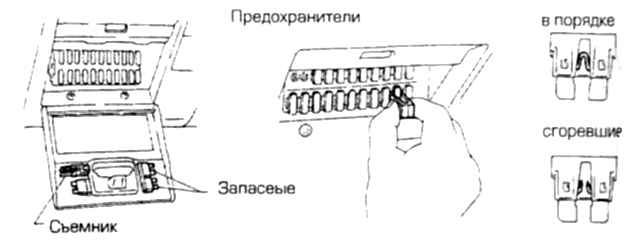

Предохранители
|
Обогрев задних стекол
|
20А
|
Зажигание 3
|
|
10А
|
Омыватель задних стекол
|
|
Задние левые фары Дополнительные
|
10А
|
Освещение
|
Принадлежности 2
|
15А
|
Омыватель фар
|
|
Задние правые фары
|
10А
|
15А
|
Зажигалка
|
|
Часы, освещение салона
|
10А
|
Аккумулятор
|
15А
|
Двигатель
|
|
Переключатель освещения
|
20А
|
15А
|
вентилятора
|
|
Аварийная сигнализация
|
10А
|
Принадлежности
1
|
10А
|
Радио
|
|
Звуковой сигнал
|
10А
|
15А
|
Омыватели и очистители стекол
|
|
Тормозные огни
|
10А
|
Зажигание 1
|
10А
|
Топливный насос, датчик накала
|
|
Противотуманные фары
|
10А
|
15А
|
Стартер
|
|
Левая фара
|
15А
|
Зажигание 2
|
10А
|
Обогрев задних стекол
|
|
Правая фара
|
15А
|
10А
|
Фонари заднего хода
|

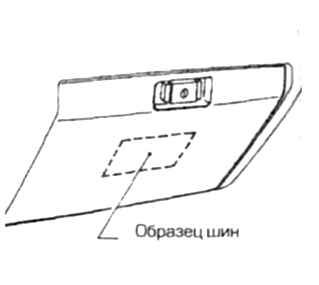

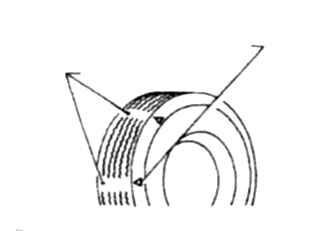

Показатели износа покрышки
Модель с постоянным приводом всех колес

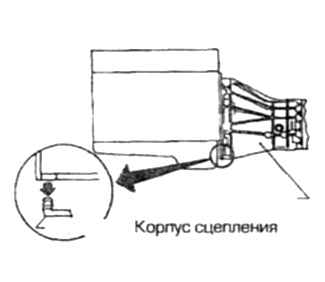

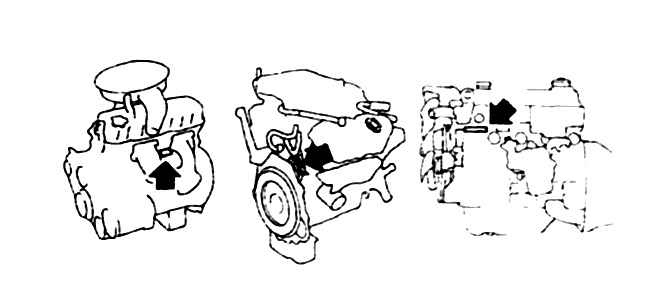

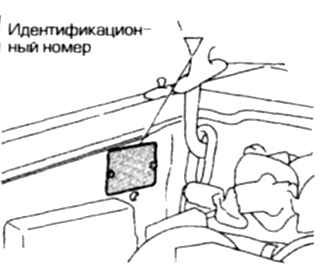

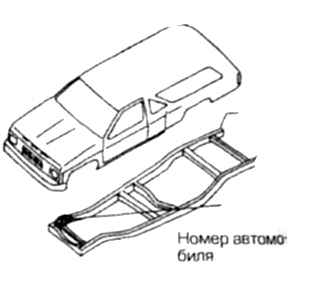

Идентификация автомобиля
Указания по топливу и смазке
|
Количество литров приблизительно
|
Рекомендуемое топливо и смазка
|
|
Бензин
|
80 Л
|
|
|
Масло для двигателя (долить)
|
|
Z24I
|
с масляным фильтром
|
4,3
|
API SF ИЛИ S6*
|
|
без него
|
3,8
|
|
V6 30
|
с масляным фильтром
|
3,4
|
|
без него
|
3,0
|
|

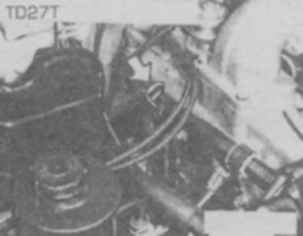

TD27T
|
с масляным фильтром
|
6,0
|
API CD*
|
|
без него
|
5,3
|
|
Радиатор
|
|
Z24I
|
с отоплением
|
8,2
|
Мягкая вода Морозоустойчивое средство
|
|
V6 30
|
с отоплением
|
9,2
|
|
TD27T
|
с отоплением
|
10,4
|
|
масло для ручной коробки передач и гидроусилителя
|
|
API-GL-4*1
|
|
масло для дифференциала (кроме дифференциала с ограниченным скольжением)
|
|
API GL-5*1
|
|
масло для дифференциала с ограниченным скольжением
|
|
только LSD- масло APIGL-5 И SAE 80W-90*2.
|
|
масло для автоматической коробки передач и гидроусилителя
|
заполнить до предписанной нормы
|
DEXRON
|
|
тормозная жидкость и жидкость для сцепления
|
DOT3 (US FMUSS N116)
|
Автомобили "Теггапо/Pathfinder" в стандартном исполнении имеют привод на задние колеса, часть автомобилей - полноприводные. На автомобили устанавливаются карбюраторные или инжекторные 4- цилиндровые (с расположением цилиндров в ряд) или 6 - цилиндровые (с V-образным расположением цилиндров, далее V6) двигатели. Ходовая часть автомобилей состоит из 4-или 5-сту-пенчатой механической коробки передач или автоматической трансмиссии, карданного вала и балки заднего моста с редуктором и дифференциалом. На автомобилях с формулой 4x4 привод на передние колеса осуществляется через раздаточную коробку, карданный вал, редуктор и полуоси. Передняя подвеска рычажно-торсионная, с гидроусилителем руля (на автомобилях поздних выпусков). В качестве упругих элементов задней подвески используются цилиндрические пружины. Передние тормоза - дисковые, задние - барабанные саморегулирующиеся или дисковые.
|
