10.9. Ручной тормоз

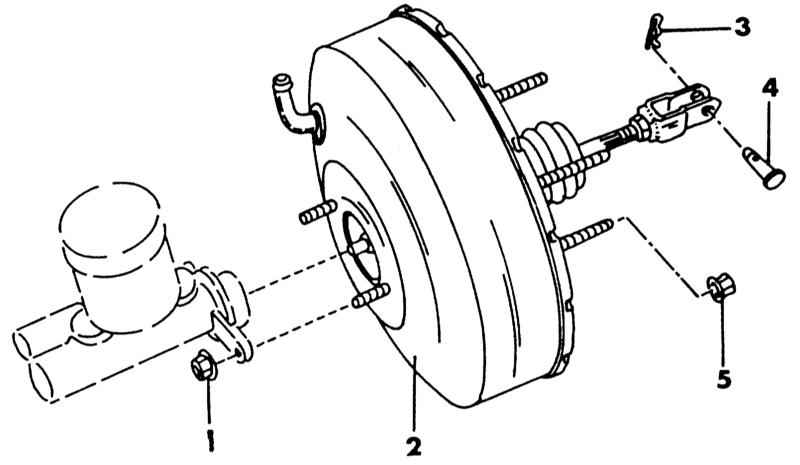

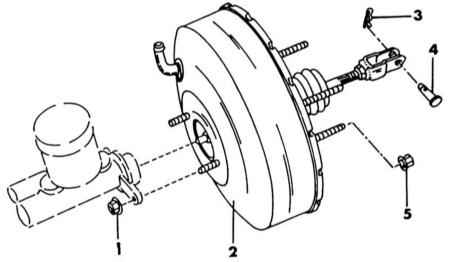

Тормозной усилитель в случае с установленной системой ABS

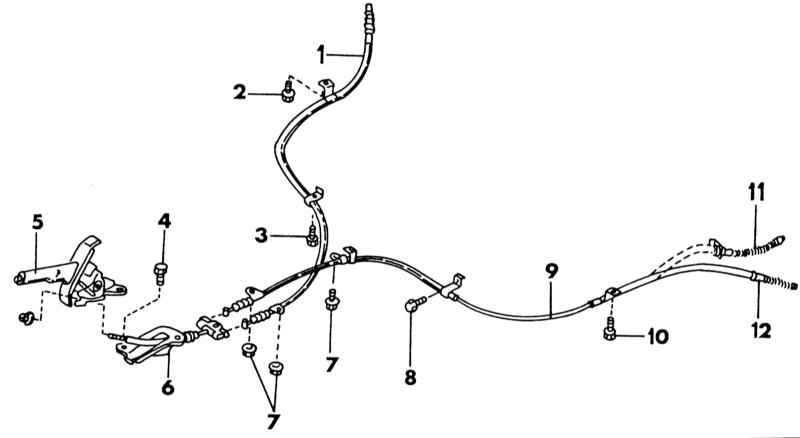

Расположение тросов ручного тормоза
Замена переднего троса ручного тормоза
На
иллюстрации показано расположение обоих тросов ручного тормоза, а также крепление переднего троса на рычаге ручного тормоза. При замене троса руководствуйтесь этой иллюстрацией.
|
|
- Поднимите автомобиль и установите на опоры.
- С нижней стороны удалите две гайки обоих тросов и отцепите оба оконечных элемента тросов от уравнительного рычага.
- Снимите консоль переключения.
- Отключите штекер кабеля сигнальной лампы ручного тормоза.
- Ослабьте болты крепления рычага ручного тормоза и отвинтите держатель переднего троса.
- Выньте трос.
- Установка осуществляется в обратной снятию последовательности. Взведите рычаг ручного тормоза и болты тросов на днище с заданными моментами.
- Укрепите тросы согласно
иллюстрации. Все элементы скольжения троса ручного тормоза хорошо смажьте.
|
|
Замена задних тросов ручного тормоза
|
|
- При установленных барабанных тормозах отцепите тросы ручного тормоза от тормозных колодок, как было описано при снятии и установке колодок в Разделе
Задние тормоза. Затем произвести снятие согласно
иллюстрации.
- При установленных дисковых тормозах удалите крепление и стопорную пластину на заднем суппорте (см.
иллюстрацию) и затем снимите тросы в соответствии с
иллюстрацией.
- Установка осуществляется в обратной последовательности. Все приведенные на иллюстрации моменты затяжки должны быть выдержаны. Не все болты имеют одинаковый момент затяжки.
|
|
|
