10.3. Задние тормоза

Замена тормозных колодок

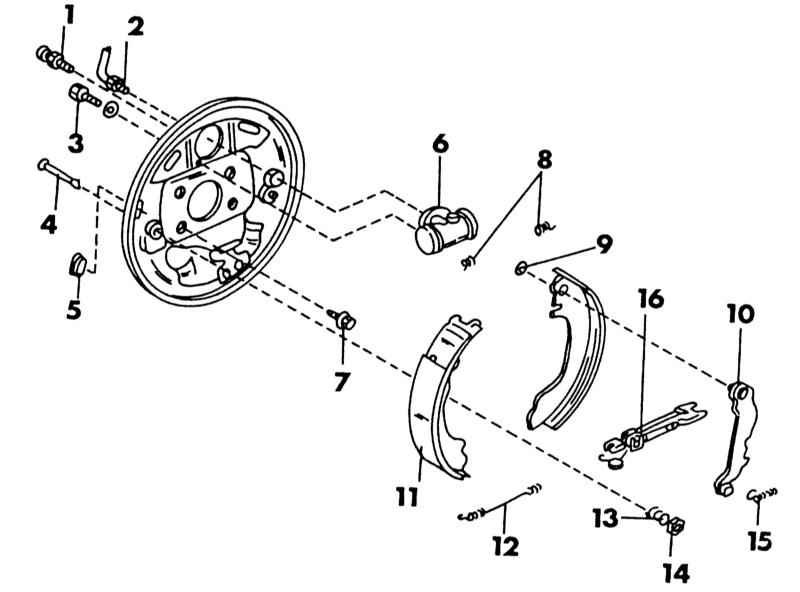

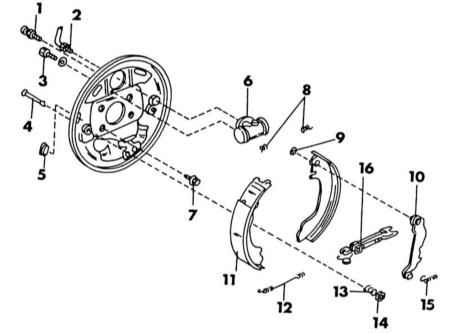

Монтажная схема задних барабанных тормозов. Большая стрелка указывает на переднюю часть автомобиля

1 — вентиль прокачки, 5 - 8 Н•м
2 — тормозной трубопровод с накидной гайкой, 15 - 18 Н•м
3 — болт, 6 - 10 Н•м
4 — анкерный штифт колодок
5 — пробка
6 — колесный тормозной цилиндр
7 — болт, 40 - 55 Н•м
8 — верхние возвратные пружины

9 — стопорная защелка
10 — рычаг колодок
11 — тормозные колодки
12 — нижняя возвратная пружина
13 — анкерная пружина колодок
14 — чашка пружины
15 — пружина регулятора
16 — регулятор колодок

Руководствуясь иллюстрацией выше:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите заднюю часть автомобиля на опоры. Передние колеса должны быть заблокированы (те кирпичи), чтобы автомобиль не мог съехать с опор.
  2. Снимите задние колеса.
  3. Отпустите ручной тормоз.
  4. Снимите тормозной барабан. Если автоматическое регулировочное устройство работает безупречно, может быть, что тормозные колодки зацепятся за барабан. Чтобы ослабить крепление барабана, нужно установить регулировочное устройство в обратное положение.
  5. Для этого удалите пробку с обратной стороны щита тормоза в показанном на иллюстрации ниже месте и вставьте в отверстие отвертку, как показано на иллюстрации ниже. Нажмите отверткой внутрь, чтобы освободить рычаг на внутренней стороне.

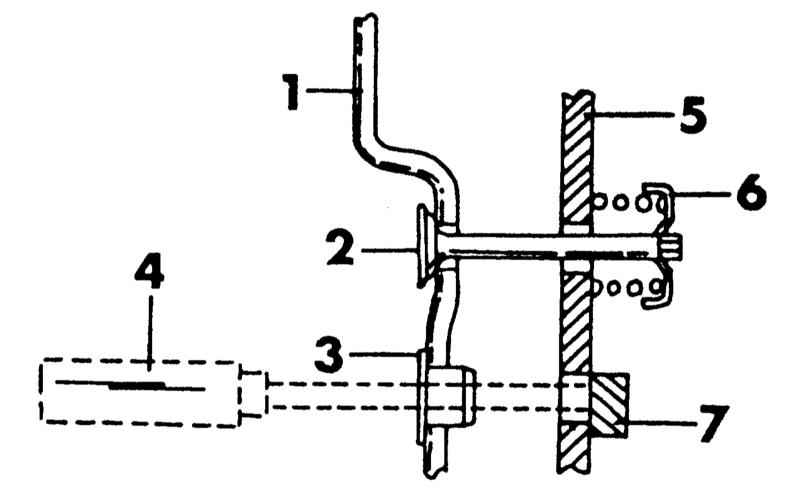

Установка автоматического устройства регулировки внутри тормозного барабана

1 — щит тормоза
2 — анкерный штифт колодки
3 — пробка
4 — отвертка
5 — тормозная колодка
6 — пружина анкерного штифта
7 — приводной рычаг
  1. Теперь потребуются два болта М8 Х 1.25, которые ввинчиваются в показанные на иллюстрации ниже места. Равномерно затяните болты, пока не снимется тормозной барабан.

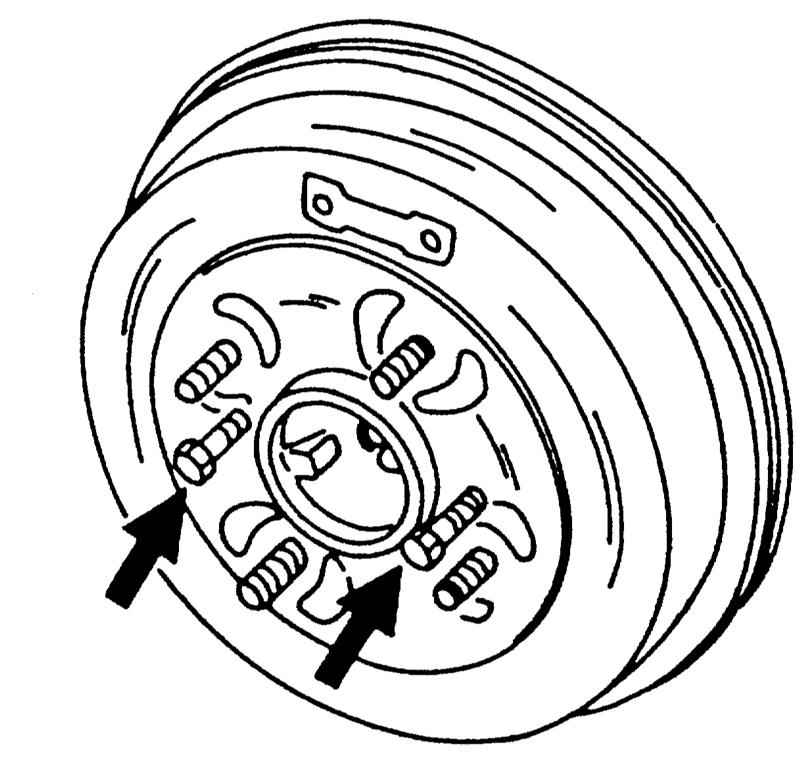

Прочно сидящий барабан снять за счет ввинчивания двух болтов в указанные места.
  1. Снимите анкерные штифты и пружины. Для этого нажмите штифт с обратной стороны на щит и поверните щипцами чашку пружины на передней стороне, пока головка болта не сможет пройти через чашку. На иллюстрации эта работа показана наглядно. Снимите чашку и пружину и выньте штифт сзади. Таким образом, снимите оба штифта.
  2. С помощью щипцов отцепите верхнюю возвратную пружину от тормозных колодок, отожмите колодки наружу и выньте регулятор посередине колодок. Выньте нижний конец тормозной колодки из контропоры. При этом освобождается нижняя возвратная пружина, которую можно снять.
  3. Осторожно снимите тормозные колодки с тросом ручного тормоза.
  4. Для этого сожмите пружину, пока конец троса нельзя будет вынуть из рычага.
  5. Если требуется дальнейшая разборка, отцепите пружину от рычага регулировки.
  6. При замене колодок рычаг нужно переставить на новые колодки. Если поверхность тормозного барабана имеет бороздки, барабан можно проточить, пока не превышается допустимый диаметр. Также измерьте овальность барабана, особенно если колодки перегревались при торможении. Если толщина материала тормозных колодок меньше 1.5 мм, колодки следует заменить в комплекте. Погнутые пружины, также, если они были погнуты при снятии, следует заменить. Колесный тормозной цилиндр описывается далее.
  7. Установка тормозных колодок осуществляется в обратной снятию последовательности. Слегка смажьте смазкой концы тормозных колодок, а также места прилегания колодок к тормозному щиту, также смажьте опорные места регулировочного рычага. Регулировочные устройства должны быть смазаны на резьбовых местах маленьких колесиков и на соединении между регулятором и рычагом колодок и их следует установить на прежний тормозной щит. Помните о следующих моментах:
  8. Регулятор с правой стороны имеет правую резьбу.
  9. Регулятор с левой стороны имеет левую резьбу.
  10. Если тормозные колодки заменялись, установите рычаг на тормозные колодки, так чтобы он находился на передней стороне и установите на опорной цапфе новую стопорную защелку. Хорошо вставьте защелку в паз и затем, как показано на иллюстрации ниже, сожмите с помощью щипцов. Вставьте анкерные штифты и наденьте спереди пружины и чашки пружин. Поверните головки штифтов на 90°, пока головки не будут лежать в чашках.

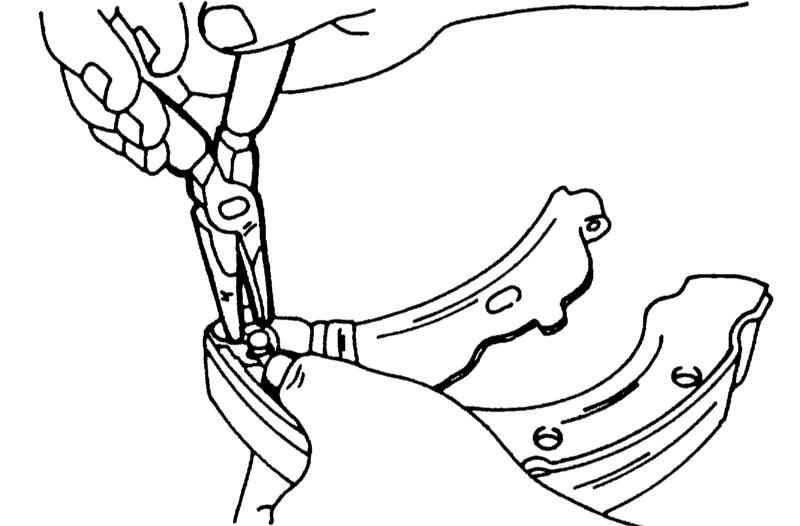

После установки стопорного кольца хорошо вдавить его в паз опорного штифта.

На иллюстрации ниже схематически показано, как выполняется эта работа.

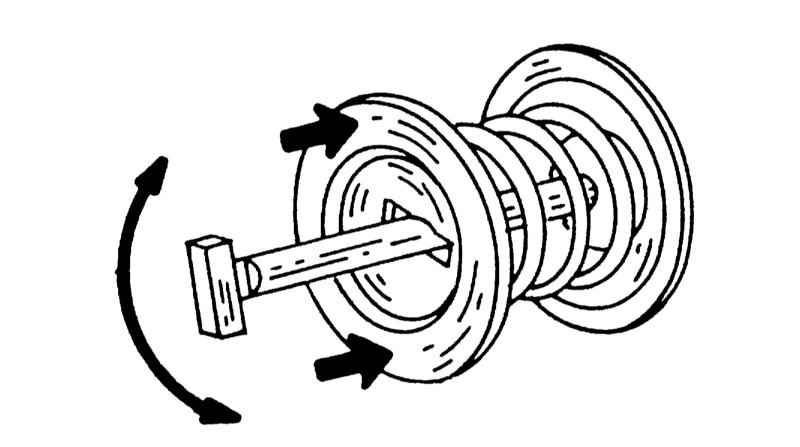

Элементы для снятия и установки анкерных штифтов тормозных колодок.
  1. После установки тормозных колодок нужно установить тормоза в режим авторегулировки. Для этого отрегулируйте регулятор, пока диаметр тормозных колодок примерно не будет соответствовать диаметру тормозного барабана. Для этого измерьте диаметр барабана и тормозных колодок, как показано справа и слева на иллюстрации ниже.
Измерение диаметра тормозного барабана (1) и внешнего диаметра установленных тормозных колодок (2). Установить диаметр тормозных колодок на 0.35 мм меньше диаметра тормозного барабана.
  1. Сравните собранный тормоз с иллюстрацией ниже. Головка регулятора (т. е. разжимной штанги посередине) должна в любом случае быть ближе к передней части автомобиля. Обе стрелки указывают направление вращения барабана и переднюю часть автомобиля.
  2. Наденьте тормозной барабан и несколько раз взведите ручной тормоз. Щелчки в тормозном барабане через некоторое время должны прекратиться.

Правильная сборка тормоза заднего колеса

1 — регулятор
2 — рычаг тормозных колодок
3 — конец троса ручного тормоза

Колесные тормозные цилиндры

Для снятия колесного тормозного цилиндра:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите тормозные колодки.
  2. С обратной стороны щита тормоза ослабьте накидную гайку тормозного трубопровода.
  3. Отвинтите колесный цилиндр от щита тормоза.
  4. Разборка колесного цилиндра невозможна, так как установленный внутри регулировочный клапан ремонту не подлежит. Если цилиндр заржавел или потерял герметичность, его нужно заменить новым.
