10.1. Общая информация

Расположение тормозных трубопроводов на автомобиле без ABS

1 — передние тормоза 2 — задние тормоза 3 — главный тормозной цилиндр 4 — регулятор давления

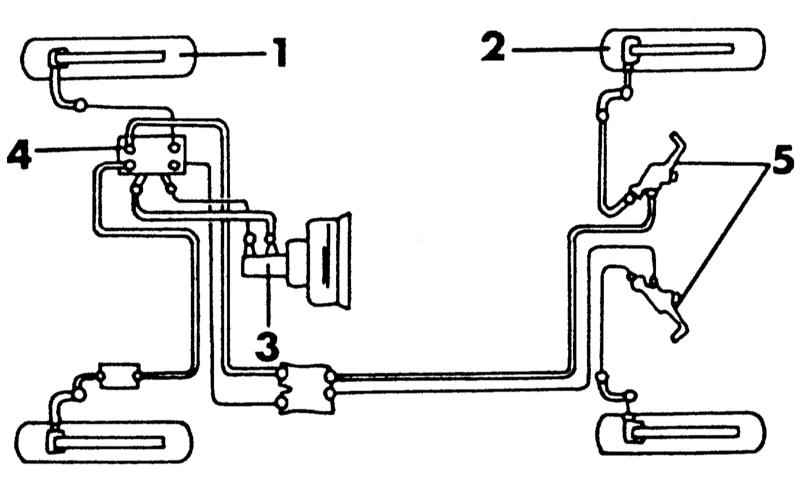

Расположение тормозных трубопровода на автомобиле с ABS

1 — передние тормоза 2 — задние тормоза 3 — главный тормозной цилиндр 4 — прибор ABS 5 — регулятор давления

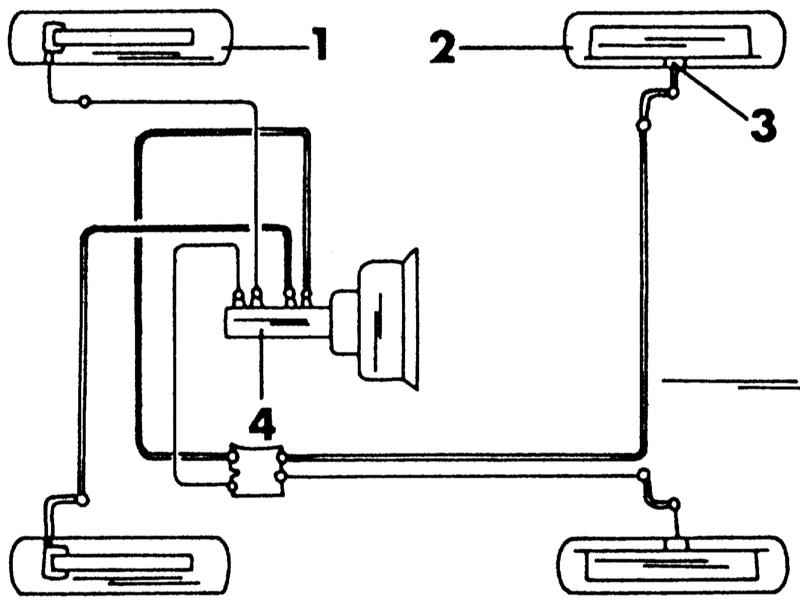

Расположение тормозных трубопроводов на автомобиле с карбюраторным двигателем

1 — передние тормоза 2 — задние тормоза 3 — регулятор давления (установлен в цилиндре) 4 — главный тормозной цилиндр

На всех описываемых в данном руководстве моделях установлена двухконтурная тормозная система с передними дисковыми и задними барабанными тормозами, если установлен карбюраторный двигатель, и всеми дисковыми тормозами, если установлен инжекторный двигатель. Так как определенные модели оснащены системой ABS, следует обращать внимание на соединения тормозных трубопроводов, при проведении работ, при которых трубопроводы отключаются. Передние дисковые тормоза оснащены плавающими суппортами, которые используются на большинстве современных моделей. Плавающий суппорт имеет только один поршень, вместо двух на суппортах прежней конструкции. На описываемых в данном издании моделях установлены дисковые тормоза двух исполнений. Все тормоза имеют автоматическую регулировку. В системе имеется регулировочный клапан для регулировки тормозного давления на колеса. На установленных барабанных тормозах этот клапан находится на внутренней стороне колесных тормозных цилиндров, на дисковых тормозах установлены два отдельных клапана (см. иллюстрации). Ручной тормоз воздействует через трос на задние колеса. В системе установлен тормозной усилитель.
