10.10. Регулировка тормозов

Рабочие тормоза

Дисковые тормоза на передних колесах и дисковые или барабанные тормоза на задних колесах регулируются автоматически, поэтому никакие регулировочные работы не требуются. При износе тормозных колодок задние тормоза регулируются при воздействии ножного или ручного тормоза в зависимости от исполнения. Условием этого является безупречная работа механизма регулировки, который на барабанных тормозах находится внутри барабана, а на дисковых тормозах внутри суппорта.

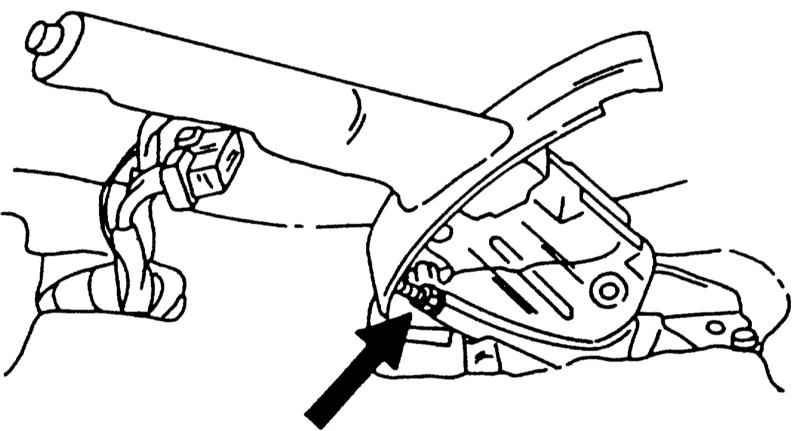

Положение регулировочной гайки (стрелка) на стороне рычага ручного тормоза.

Регулировка ручного тормоза

Для регулировки ручного тормоза следует регулировать гайку на стороне рычага ручного тормоза, в указанном на иллюстрации выше месте. При регулировке действуйте следующим образом:

ПОРЯДОК ВЫПОЛНЕНИЯ

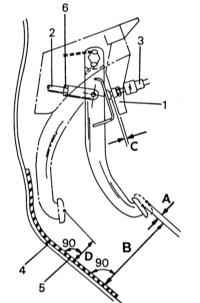

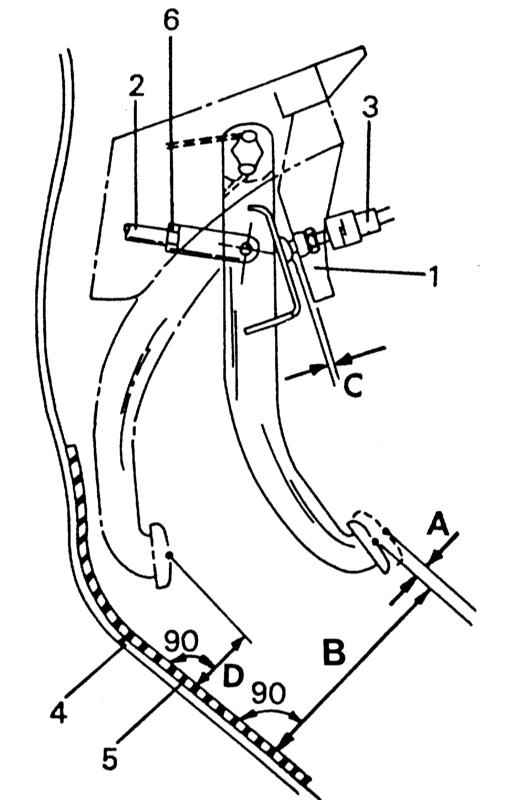

Установите заднюю часть автомобиля на опоры и отпустите ручной тормоз. Для безопасности подложите перед и за передними колесами кирпичи, чтобы автомобиль не мог съехать с опор. Выжмите педаль тормоза более 5 раз. Взведите рычаг ручного тормоза на 6 - 8 щелчков и проверьте, чтобы задние колеса не проворачивались. Снова отпустите ручной тормоз. В противном случае затяните гайку на рычаге ручного тормоза, пока задние колеса не будут блокироваться при проведении вышеописанной проверки. Взведите и ослабьте ручной тормоз и проверьте, чтобы оба колеса вращались свободно, и тормозные колодки не скользили по барабану. В случае дисковых тормозов рычаг ручного тормоза на задних суппортах должен возвращаться до упорного болта, после отпускания ручного тормоза. Проверьте, горит ли контрольная лампа ручного тормоза, если рычаг затянут на 1 - 2 щелчка. Опустите автомобиль на землю. Элементы регулировки высоты и люфта педали тормоза 1 — контргайка, 12 - 15 Н•м 2 — штанга толкателя тормозного усилителя 3 — выключатель стоп сигналов 4 — панель пола 5 мизоляция пола 6 — контргайка, 16 - 22 Н•м А = люфт педали В = высота педали С = зазор на выключателе стоп-сигналов D = расстояние от пола

Регулировка педали тормоза

Люфт педали тормоза регулируется ввинчиванием или вывинчиванием выключателя стоп-сигналов. При соответствующей требованиям Спецификаций высоте педали тормоза ослабьте контргайку (1) (см. иллюстрацию) и сместите выключатель (3), пока зазор между стрелками не будет составлять 0.3 -1.0 мм.
Возьмите педаль тормоза большим и указательным пальцами и подвигайте вперед-назад, пока не почувствуется сопротивление. Ощутимый люфт должен составлять 1 - 3 мм. В противном случае выполните вышеописанную регулировку.

Для регулировки высоты педали тормоза смещается толкатель главного тормозного цилиндра (2) после ослабления контргайки (6). Высота педали указана в Спецификациях.
