5.1.3. Разборка и сборка вентилятора радиатора

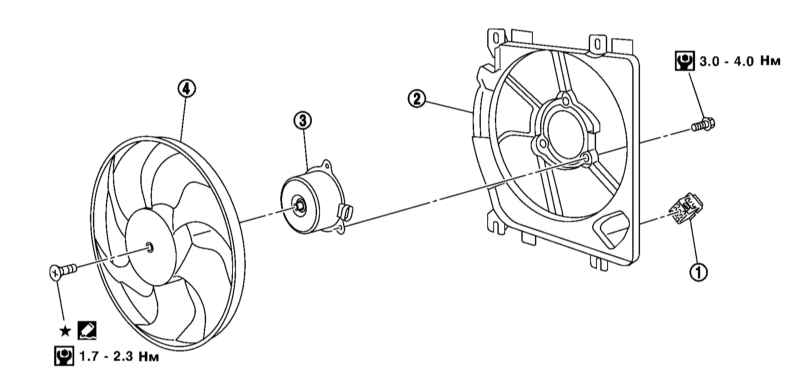

Сборка вентилятора моделей с АТ и К/В

1 — Резистор 2 — Кожух	3 — Э/мотор 4 — Крыльчатка

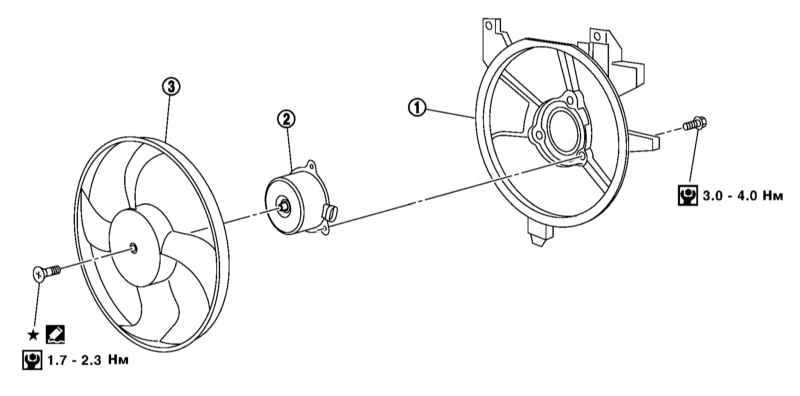

Сборка вентилятора моделей без К/В

1 — Кожух 2 — Э/мотор	3 — Крыльчатка

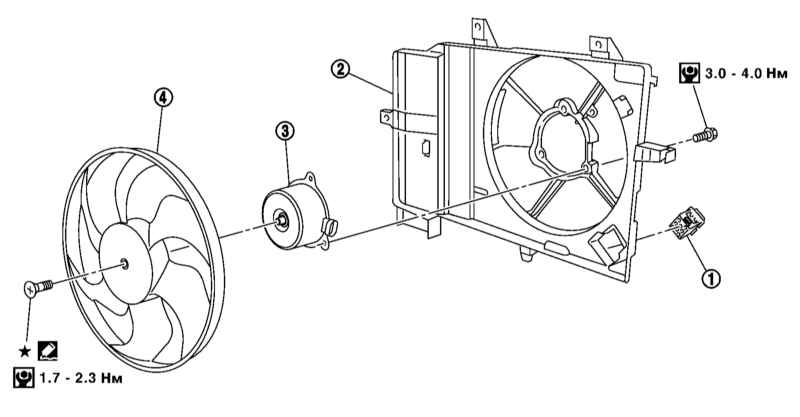

Сборка вентилятора моделей с РКПП и К/В

1 — Резистор 2 — Кожух	3 — Э/мотор 4 — Крыльчатка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите сборку радиатора (см. Раздел Снятие и установка радиатора и сборки вентилятора). Выверните центральный винт крепления крыльчатки. Винт имеет левую резьбу; после выворачивания винт следует заменить. Снимите крыльчатку и выверните 3 винта крепления э/мотора вентилятора. Снимите э/мотор с кожуха. Сборка производится в обратном порядке. Используйте новый винт крепления крыльчатки, предварительно смазанный фиксирующим герметиком. Установите отопитель в салоне в положение минимальной температуры. Запустите двигатель и в течение 3 мин поднимите число оборотов до 2000 об/мин. Дайте поработать двигателю на холостых оборотах, пока не включится вентилятор радиатора. Проверьте уровень ОЖ и при необходимости откорректируйте его.
