5.1.2. Снятие и установка радиатора и сборки вентилятора

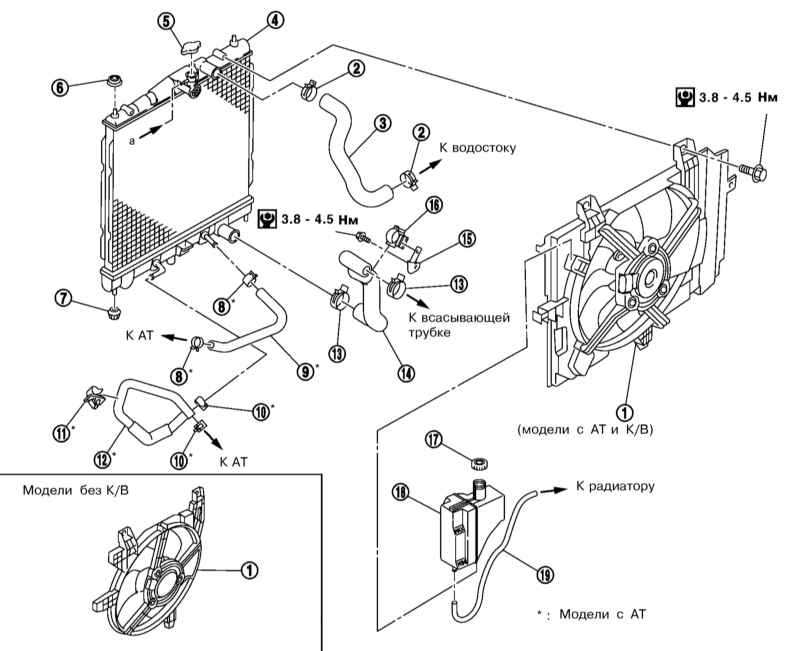

Компоненты крепления радиатора и вентилятора моделей с АТ и К/В, а также всех моделей без К/В

1 — Сборка вентилятора 2, 13, 16 — Хомут шланга 3 — Верхний шланг радиатора 4 — Радиатор 5 — Крышка радиатора 6, 7 — Резиновые опоры 8, 10, 11 — Хомут шланга (модели с АТ)	9, 12 — Шланги охладителя ATF 14 — Нижний шланг радиатора 15 — Кронштейн 17 — Крышка расширительного бачка 18 — Расширительный бачок 19 — Шланг расширительного бачка

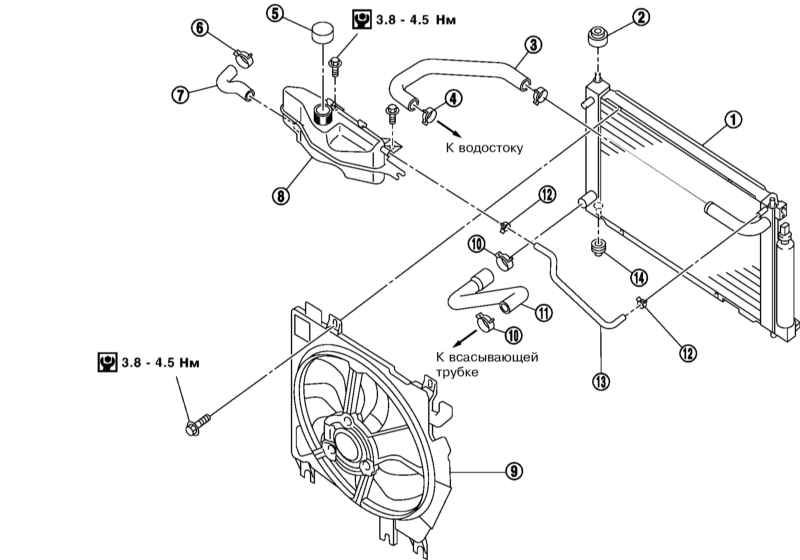

Компоненты крепления радиатора и вентилятора моделей с РКПП и К/В

1 — Радиатор 2, 14 — Резиновые опоры 3 — Верхний шланг радиатора 4, 6, 10, 12 — Хомут шланга 5 — Крышка радиатора	7, 13 — Шланг расширительного бачка 8 — Расширительный бачок 9 — Сборка вентилятора 11 — Нижний шланг радиатора

ПОРЯДОК ВЫПОЛНЕНИЯ

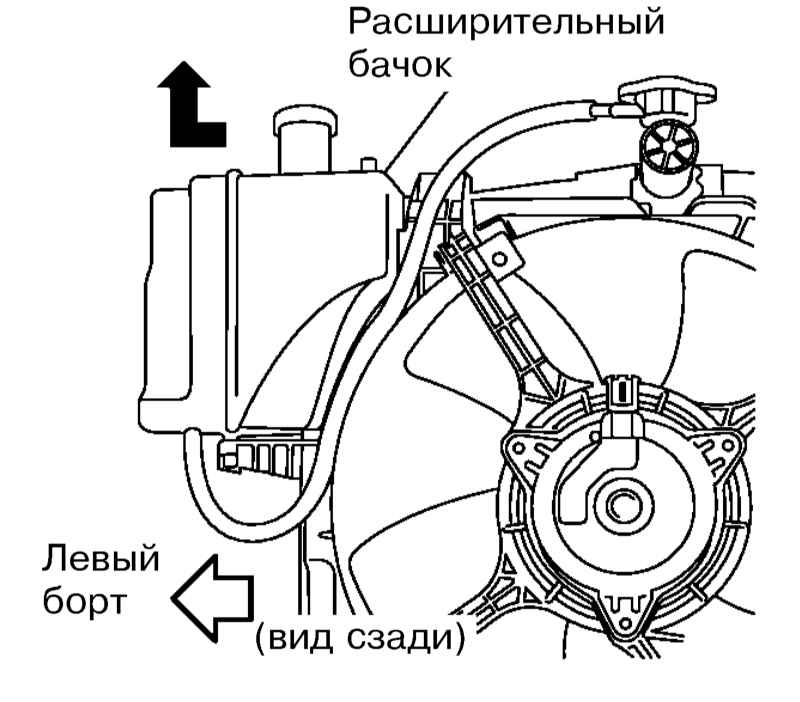

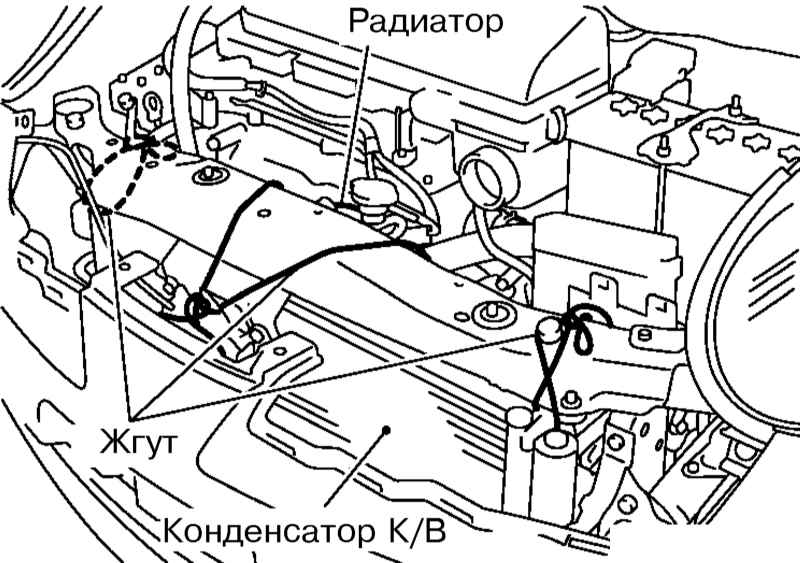

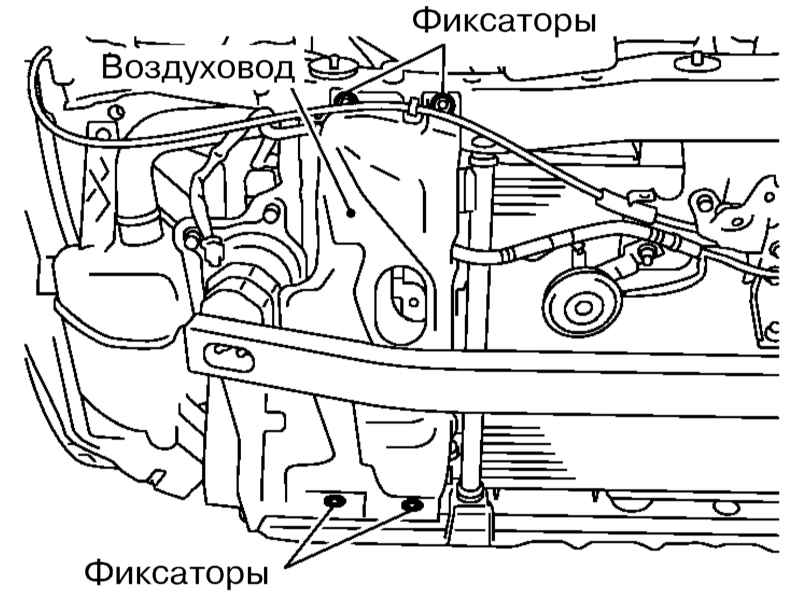

Опорожните систему охлаждения (см. Раздел Замена охлаждающей жидкости). Выверните крепежные болты, чтобы можно было сдвинуть блок реле. Снимите локеры колесных арок и решетку радиатора (см. Раздел Снятие и установка э/мотора вентилятора отопителя). Снимите верхний и нижний шланги радиатора. На моделях с АТ снимите шланги маслоохладителя и закупорьте их. Подвесьте на жгутах радиатор (вместе с вентилятором) и конденсатор системы К/В на верхней опорной балке радиатора. Снимите верхние фиксаторы воздуховода на правой стороне радиатора. Выверните болты крепления нижней опорной балки радиатора (см. Главу Кузов). Снимите нижние фиксаторы воздуховода и нижнюю опорную балку радиатора. Ослабьте жгуты и снимите радиатор в сборе с вентилятором, опустив их под автомобиль. Отделите расширительный бачок от кожуха вентилятора, потянув его вверх и в направлении левого борта автомобиля. Снимите с радиатора сборку вентилятора. Установка выполняется в последовательности, обратной последовательности демонтажа компонентов. При установке нижней опорной балки радиатора удостоверьтесь, что резиновые опоры входят в соответствующие отверстия.
