14.22. Система управления скоростью (темпостат) - общие сведения и проверка исправности функционирования

Темпостат позволяет автоматически поддерживать выбранную крейсерскую скорость движения автомобиля. Электрический сервомотор темпостата расположен в двигательном отсеке и тросом соединен с педалью газа. К числу прочих основных компонентов системы относятся датчик-выключатель стоп-сигналов, ECU темпостата, переключатели управления и датчик скорости движения автомобиля. Проверка отдельных функций системы требует применения специального диагностического оборудования, и ее выполнение лежит вне пределов квалификации среднестатистического механика-любителя. Ниже приведено описание процедур лишь самых общих проверок, позволяющих выявить причины наиболее типичных отказов темпостата.

Отыщите предохранитель темпостата и проверьте его состояние (см. Раздел Предохранители и плавкие вставки - общая информация).

Попросите помощника несколько раз выжать педаль ножного тормоза - срабатывание реагирующего на выжимание педали датчика-выключателя стоп-сигналов должно приводить к отключению темпостата.

Если стоп-сигналы не реагируют на выжимание педали, выясните причину отказа и повторите проверку исправности функционирования темпостата.

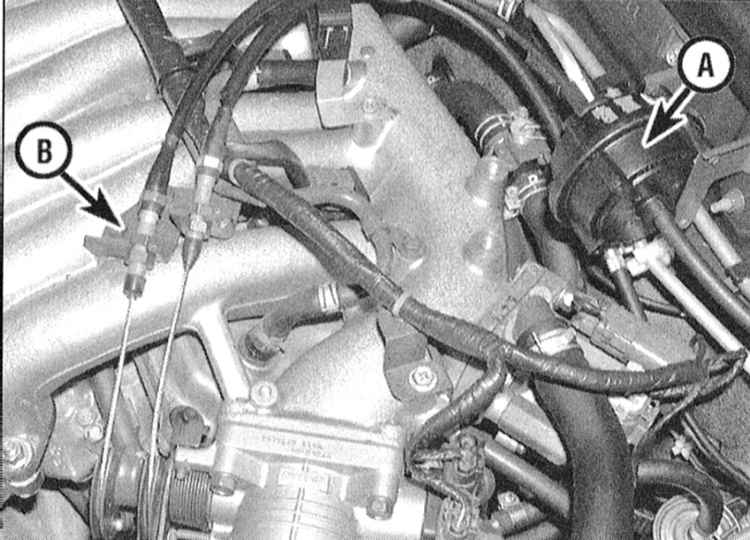

Визуально оцените состояние приводного троса, проложенного от сборки сервомотора/усилителя темпостата к тяге дроссельной заслонки. Поврежденный или изношенный трос замените. В случае необходимости произведите регулировку троса, которая производится также как и регулировка троса газа (см. Главу Системы питания и выпуска).

В основу функционирования темпостата положен мониторинг сигналов датчика скорости движения автомобиля. Датчик скорости помещен в трансмиссию, описание проверки исправности его функционирования приведено в Главе Системы управления двигателем настоящего Руководства.

Описание процедуры проверки главного (Вкл/Выкл) выключателя темпостата приведено в Разделе Проверка исправности функционирования и замена выключателей панели приборов.

Переключатель управления функционированием темпостата установлен на рулевом колесе автомобиля.

Для проверки переключателя обратитесь к материалам Раздела Проверка исправности функционирования и замена подрулевых переключателей. Неисправную сборку замените.

Прежде чем приступать к проверке темпостата удостоверьтесь в исправности функционирования клаксона, через реле которого в систему подается питание.

Произведите ходовые испытания автомобиля. Если устранить нарушение функционирования темпостата в ходе произведенных исправлений не удалось, отгоните автомобиль на станцию техобслуживания для более подробной диагностики системы с применением специального оборудования.
