13.22. Снятие и установка защелки и цилиндра замка крышки багажного отделения

1. Откройте крышку багажника. Поддевая кнопки фиксаторов специальным инструментом, отделите нижний край панели внутренней обивки крышки с целью обеспечения доступа к сборке защелки замка. Снимите пластмассовую декоративную крышку защелки.
2. Обведите сборку защелки маркером.

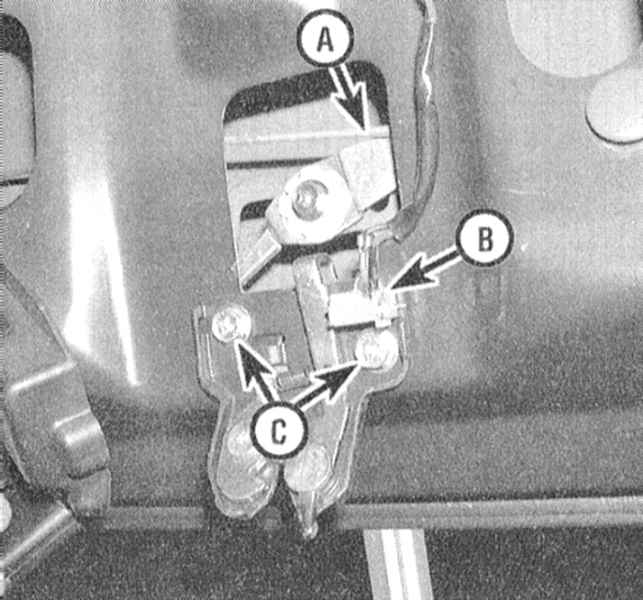

3. Отсоедините электропроводку и исполнительный шток, соединяющий защелку с цилиндром замка.

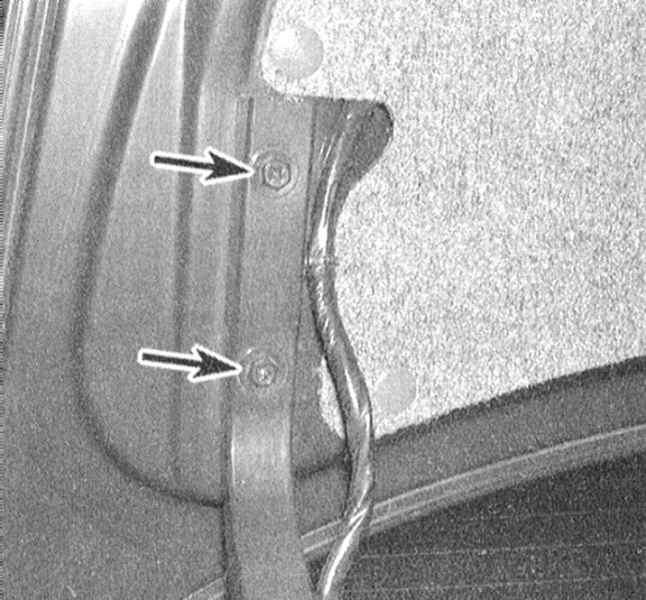

4. Выверните крепежные болты и снимите защелку замка.

5. Установка производится в обратном порядке.

1. Откройте крышку багажника. Поддевая кнопки фиксаторов специальным инструментом, отделите нижний край панели внутренней обивки крышки с целью обеспечения доступа к сборке защелки замка.

2. Через технологическое отверстие, расположенное вблизи сборки правого комбинированного фонаря, высвободите исполнительный шток замка из своего фиксатора и снимите крепежную пластину замковой сборки. При соответствующей комплектации автомобиля отсоедините электропроводку от активатора замка.

3. Разверните замок под 45° и извлеките сборку из крышки багажника.
4. Установка производится в обратном порядке.
