13.17. Снятие и установка защелки, цилиндра замка и ручек двери

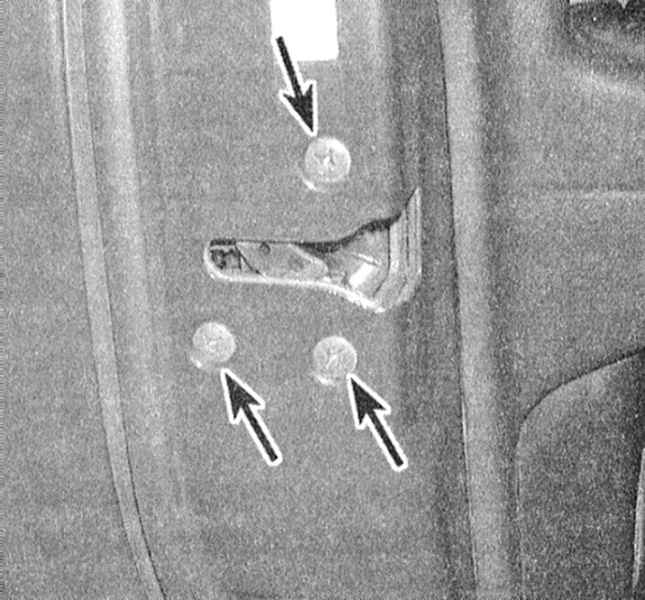

1. Выверните винты крепления защелки к двери. Просуньте руку через технологическое отверстие внутрь дверной рамы и отсоедините от защелки исполнительные штоки.

2. На моделях, оборудованных единым замком, отсоедините соответствующую электропроводку.
3. Снимите защелку и, при соответствующей комплектации, электромагнитный активатор замка.
4. Установка производится в обратном порядке.

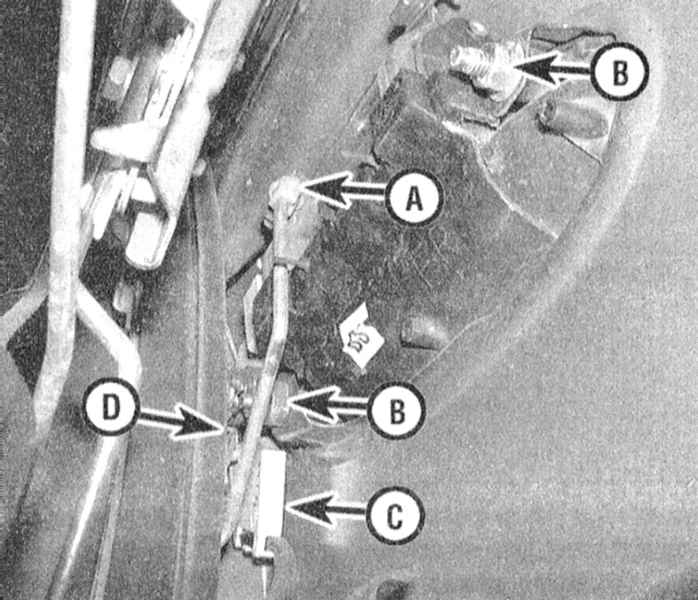

1. Отсоедините исполнительный шток от наружной ручки двери, отдайте крепежные гайки и извлеките ручку из дверной панели.

2. Отсоедините электропроводку от активатора дверного замка. При помощи плоскогубцев отпустите крепежный фиксатор и извлеките из двери замковый цилиндр.
3. Установка производится в обратном порядке.

1. Снимите панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей).

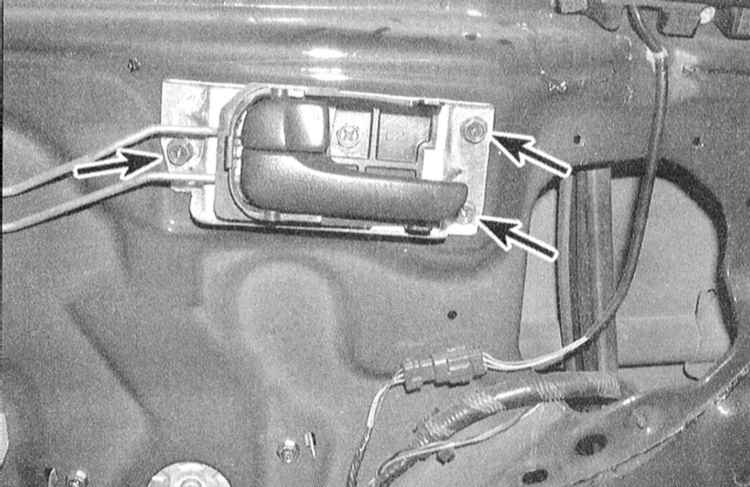

2 .Выверните крепежные винты, высвободите сборку внутренней ручки из дверной рамы и отсоедините от нее исполнительный шток(и). Снимите ручку.

3. Установка производится в обратном порядке.
