10.8. Регулировка педали сцепления

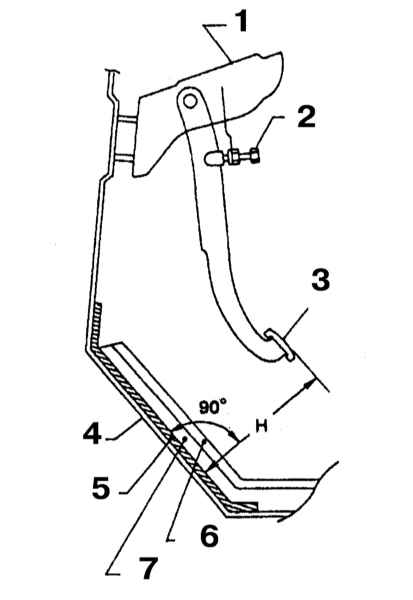

Измерение высоты педали сцепления (Н)


1 — Опорный кронштейн педали 2 — Стопор регулировки полного хода педали 3 — Накладка колодки педали 4 — Панель пола	5 — Полимерное покрытие пола 6 — Коврик 7 — Изоляционная прокладка

Высота педали

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При отпущенной педали сцепления измерьте расстояние Н от поверхности резиновой накладки колодки до пола.
2. Сравните результат измерения с требованиями Спецификаций, в случае необходимости произведите соответствующую корректировку.

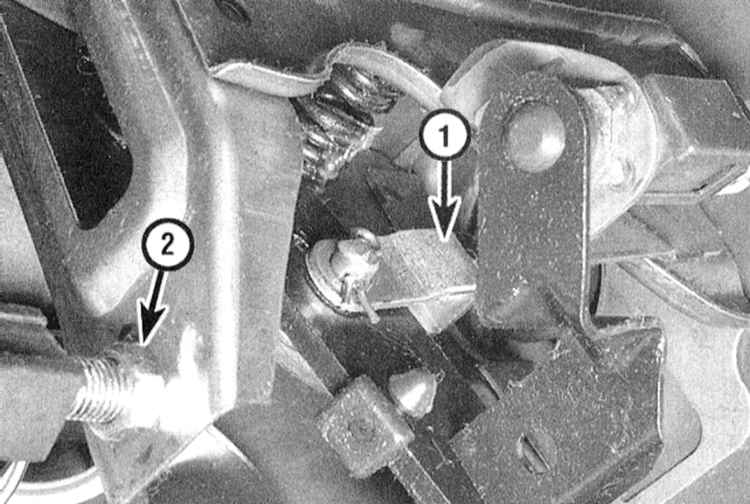

3. Ослабьте контргайку упора педали/датчика-выключателя ASCD.

4. Вращением упора/датчика-выключателя добейтесь требуемого положения педали.
5. Затяните контргайку и повторите проверку установки высоты педали.

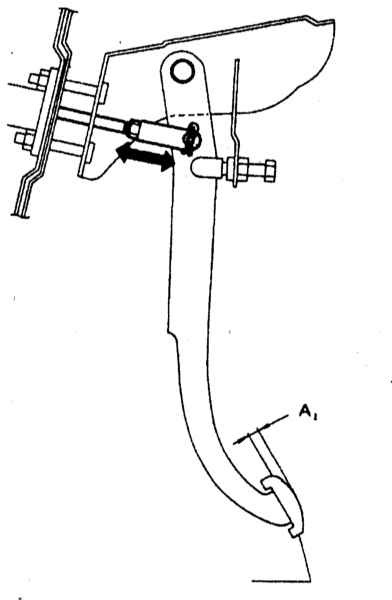

Свободный ход педали

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слегка прижмите педаль сцепления и измерьте длину ее хода до момента возникновения сопротивления. Сравните результат измерения с требованиями Спецификаций. В случае необходимости произведите соответствующую корректировку.

2. Ослабьте контргайку толкателя главного цилиндра и, вращая шток толкателя в соответствующую сторону (по часовой стрелке или против), добейтесь требуемого результата.
3. Прочно затяните контргайку и повторите проверку.
