10.6. Снятие, проверка состояния и установка компонентов сборки сцепления

1. С целью обеспечения доступа к сборке сцепления обычно снимают коробку передач, оставляя двигатель на автомобиле. Если двигатель уже снят для выполнения общего или капитального ремонта, состояние компонентов сцепления должно проверяться в обязательном порядке. Учитывая относительно невысокую стоимость деталей и достаточно большой объем слесарных работ по обеспечению доступа к сборке сцепления, имеет смысл производить замену последней вне зависимости от состояния ее компонентов. Ниже приводится описание процедуры снятия сцепления без извлечения двигателя из автомобиля.
2. Снимите коробку переключения передач (см. Снятие и установка РКПП). Подоприте двигатель домкратом, либо вывесьте его сверху на лебедке (предпочтительно последнее). В случае использования домкрата не забудьте проложить между его головкой и поддоном картера деревянный брусок с целью распределения нагрузки.

Маслозаборник масляного насоса располагается очень близко к днищу поддона картера и легко может быть поврежден при деформации последнего!

3. Вилка выключения сцепления и выжимной подшипник могут быть оставлены на своих штатных местах, однако не их состояние следует также проверить (см. Раздел Снятие, проверка состояния и установка выжимного подшипника и рычага выключения сцепления).
4. Во избежание выпадения ведомого диска при снятии корзины, проденьте в его ступицу инструмент, предназначенный для центровки сцепления.

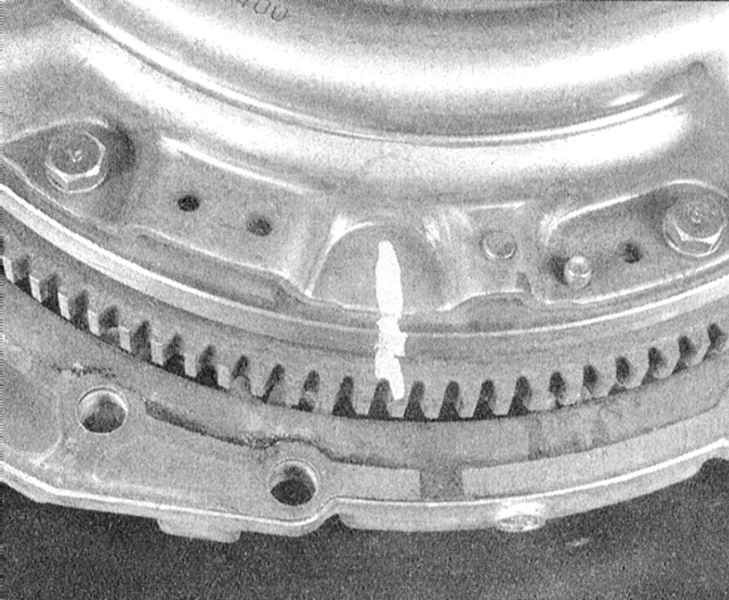

5. Внимательно осмотрите поверхности маховика и сборки корзины сцепления на наличие маркировки (обычно в виде нанесенных белой краской литер Х или О). Если обнаружить маркировку не удается, нанесите ее самостоятельно, однозначно пометив положение корзины относительно маховика/

6. Действуя в диагональном порядке, в несколько приемов равномерно ослабьте болты крепления корзины сцепления к маховику, полностью разгрузив диафрагменную пружину.

7. Надежно поддерживая сборку сцепления, окончательно выверните болты, затем отделите корзину от маховика и снимите узел с автомобиля.

1. Чаще всего нарушение исправности функционирования сцепления оказывается связанным с износом фрикционных накладок ведомого диска. Тем не менее, необходимо внимательно изучить состояние всех прочих компонентов сборки.
2. Осмотрите рабочую поверхность маховика на наличие трещин, следов перегрева, борозд и прочих повреждений. Незначительные дефекты могут быть устранены путем проточки в условиях мастерской автосервиса (проточку рекомендуется производить вне зависимости от состояния поверхности). Описание процедур снятия и установки маховика приведено соответствующем Разделе Главы Двигатель.

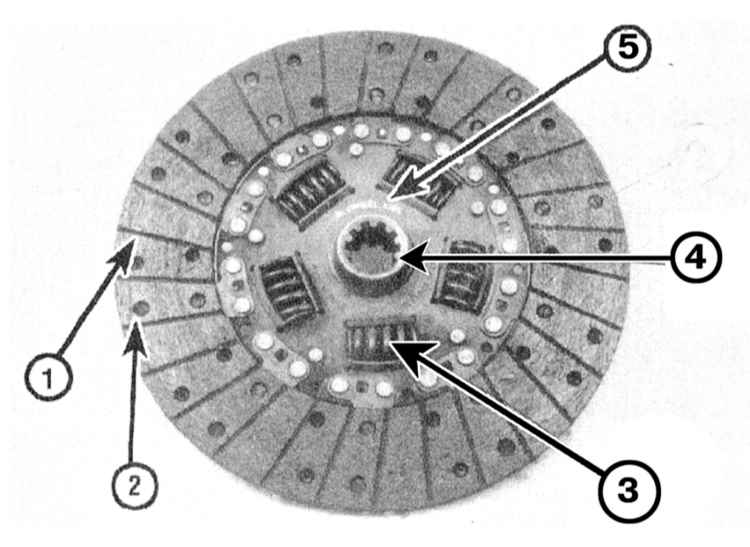

3. Оцените степень износа фрикционных накладок ведомого диска сцепления. Поверхность накладок должна возвышаться над головками заклепок как минимум на 1.6 мм. Удостоверьтесь в плотности посадки всех заклепок, проверьте торсионные пружины/демпферы на наличие трещин, следов деформации и прочих механических повреждений. Как уже упоминалось выше, замену компонентов сцепления разумно производить каждый раз при демонтаже сборки, поэтому обращайте внимание на малейшие погрешности.
4. В паре с ведомым диском всегда заменяется также и выжимной подшипник (см. Раздел Снятие, проверка состояния и установка выжимного подшипника и рычага выключения сцепления).

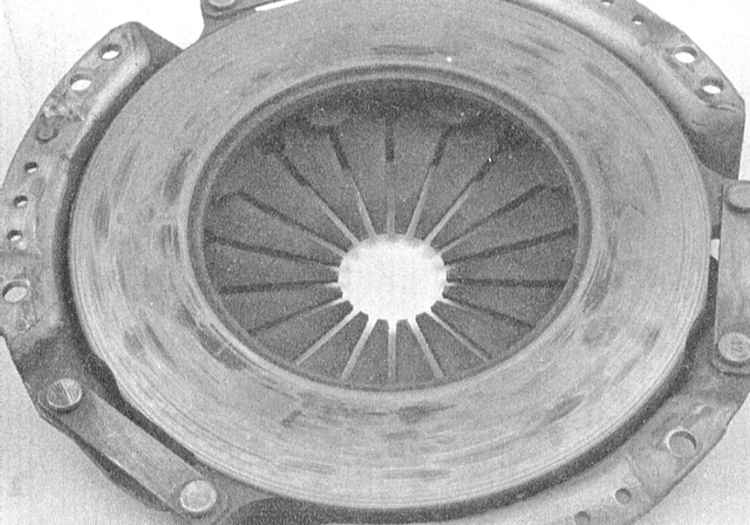

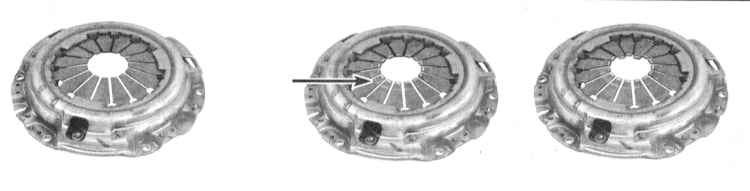

5. Оцените состояние обработанных поверхностей и лепестков диафрагменной пружины нажимного диска. При выявлении дефектов замените сборку корзины. Следы легкой полировки могут быть удалены при помощи мелкозернистой наждачной бумаги. Через фирменные станции техобслуживания компании Honda всегда можно приобрести на обменной основе восстановленную сборку сцепления.

1. Перед установкой протрите подвергавшиеся механической обработке поверхности маховика и нажимного диска смоченной в ацетоне ветошью. Чрезвычайно важно добиться полного обезжиривания рабочих поверхностей компонентов, равно как и фрикционных накладок ведомого диска. Прикасайтесь к компонентам только чисто вымытыми руками.

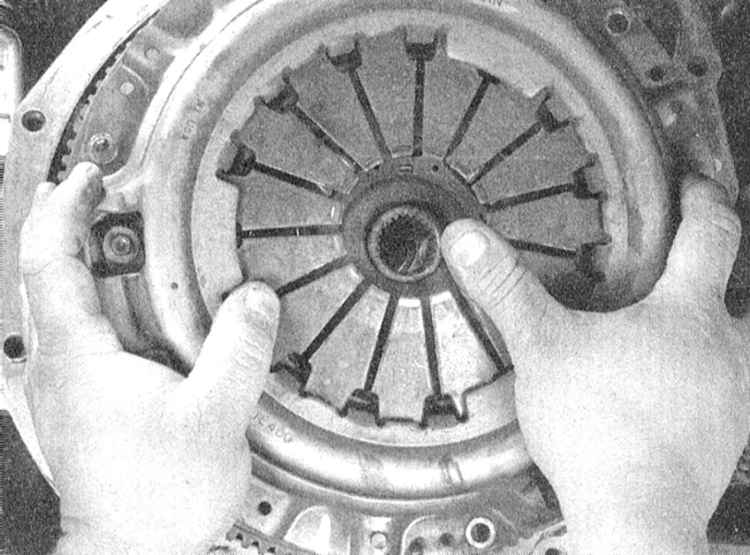

2. Прижмите сборку корзины (с вложенным в нее и зафиксированным инструментом для центрирования компонентов ведомым диском) к маховику. Проследите, чтобы диск сцепления оказался развернут к маховику помеченной соответствующей маркировкой (типа “Flywheel side”) стороной. Если маркировка отсутствует, помните, что ведомый диск всегда устанавливается торсионными пружинами/демпферами к коробке передач.

3. От руки затяните болты крепления сборки к маховику.

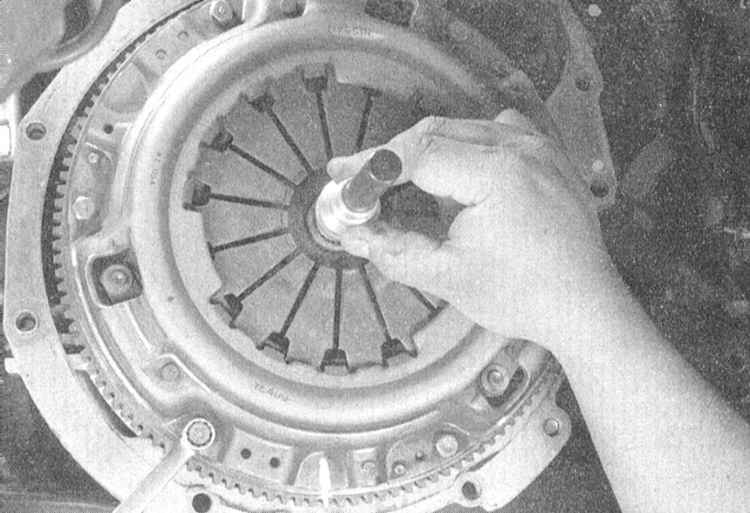

4. Произведите центрирование компонентов сборки сцепления. Специальный инструмент продевается сквозь ступицу ведомого диска и заправляется в карман в торце цапфы коленчатого вала. Для выравнивания компонентов подвигайте инструмент в разные стороны в вертикальной и горизонтальной плоскостях. Действуя в диагональном порядке, в несколько приемов плотно затяните болты крепления сборки, затем дотяните их с требуемым усилием. Извлеките инструмент для центрирования сцепления.
5. Тугоплавкой смазкой набейте внутреннюю канавку выжимного подшипника (см. Раздел Снятие, проверка состояния и установка выжимного подшипника и рычага выключения сцепления). Также смажьте контактные поверхности рычага выключения сцепления и цапфу первичного вала коробки передач.
6. Установите на место выжимной подшипник (см. Раздел Снятие, проверка состояния и установка выжимного подшипника и рычага выключения сцепления).
7. Установите коробку передач и все снимавшиеся с целью обеспечения доступа компоненты. Проследите, чтобы весь крепеж был затянут с соответствующим усилием.
