10.11. Снятие и установка приводных валов

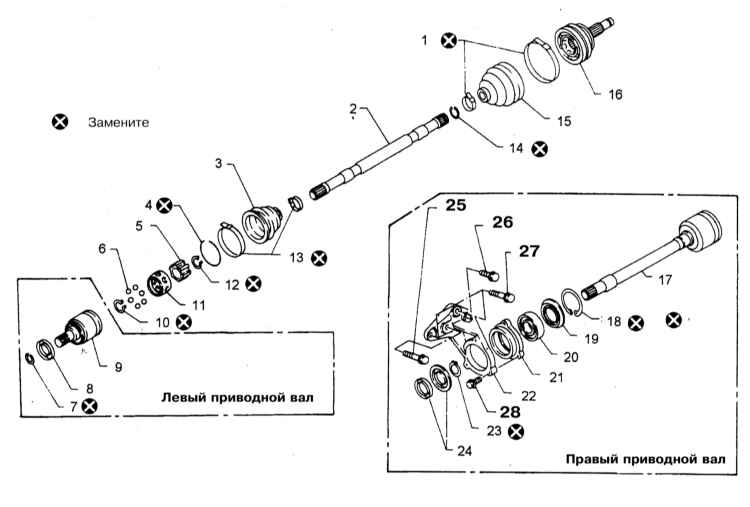

Компоненты приводных валов

1 — Бандажи крепления защитных чехлов
2 — Приводной вал
3 — Защитный чехол
4 — Стопорное кольцо
5 — Внутренняя обойма внутреннего ШРУСа
6 — Шарики
7 — Стопорное кольцо
8 — Пыльник
9 — Кожух внутреннего шарнира
10 — Стопорное кольцо
11 — Сепаратор
12 — Стопорное кольцо
13 — Бандаж крепления чехла
14 — Стопорное кольцо

15 — Защитный чехол
16 — Наружный ШРУС
17 — Сборка наружного скользящего ШРУСа с приводным валом
18 — Стопорное кольцо
19 — Пыльник
20 — Опорный подшипник
21 — Держатель опорного подшипника
22 — Кронштейн держателя
23 — Стопорное кольцо
24 — Пыльники
25 — Болт (30 ÷ 40 Нм)
26 — Болт (25 ÷ 35 Нм)
27 — Болт (43 ÷ 58 Нм)
28 — Болт (13 ÷ 19 Нм)

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Конструкция приводных валов представлена на иллюстрации.
2. Снимите колпак колесного диска.
3. Извлеките шплинт и снимите со ступичной гайки фиксирующую насадку и войлочную шайбу.

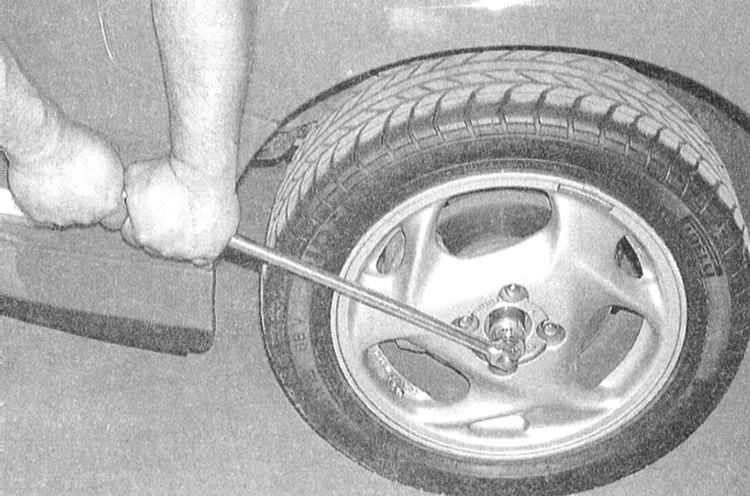

4. При помощи торцевого ключа с длинным воротом ослабьте ступичную гайку, но не отдавайте ее пока окончательно.

  Если головка ключа не проходит в отверстие в центральной части колеса, снимите последнее и временно установите вместо него запаску.

5. Ослабьте гайки крепления соответствующего переднего колеса. Поддомкратьте автомобиль и установите его на подпорки. Снимите колесо.

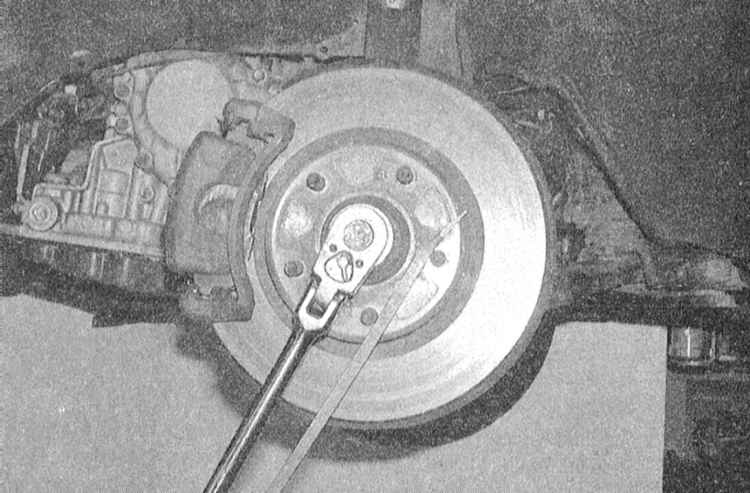

6. Отдайте ступичную гайку, снимите шайбу. Если ступица в процессе отдавания гайки начнет проворачиваться. Заклиньте монтировку между двумя колесными шпильками, уперев второй ее конец в землю, либо кузовной элемент автомобиля.

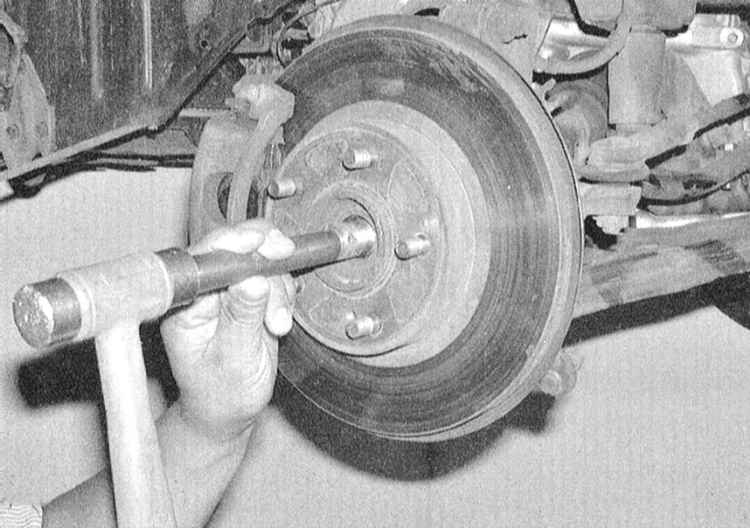

7. Для высвобождения цапфы вала из ступичной сборки воспользуйтесь молотком и латунной выколоткой. Если компоненты “прикипели” и вал не страгивается с места, придется снять тормозной диск (см. Главу Тормозная система) и воспользоваться 2-захватным съемником.

8. Снимите защиту картера и заведите под сборку трансмиссии сливную емкость.
9. Снимите фиксатор крепления тормозного шланга к стойке подвески, затем высвободите стойку из сборки поворотного кулака (см. Главу Подвеска и рулевое управление).

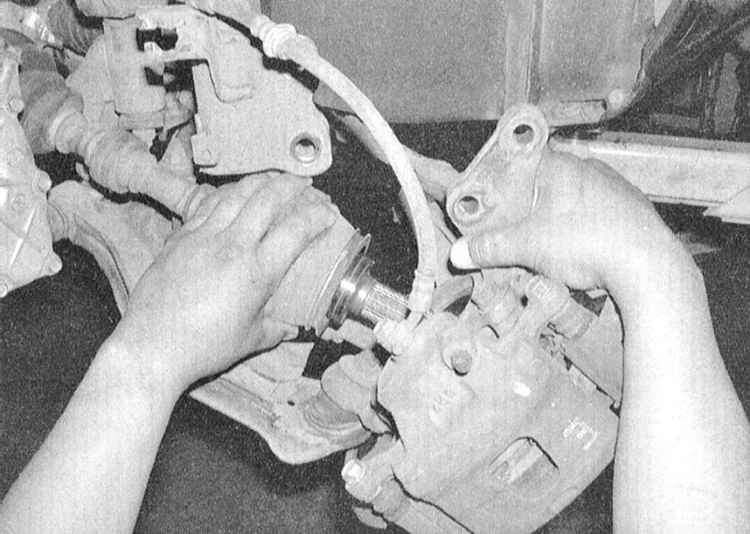

10. Потянув сборку поворотного кулака наружу, снимите ее с цапфы приводного вала(постарайтесь не повредить тормозной шланг).

 Если тормозной шланг мешает снятию поворотного кулака, снимите суппорт тормозного механизма и, не отсоединяя шланг, подвяжите сборку к виткам стоечной пружины.

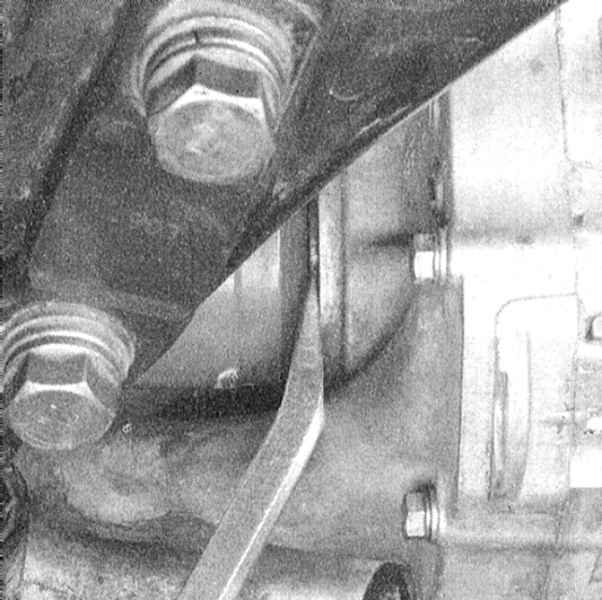

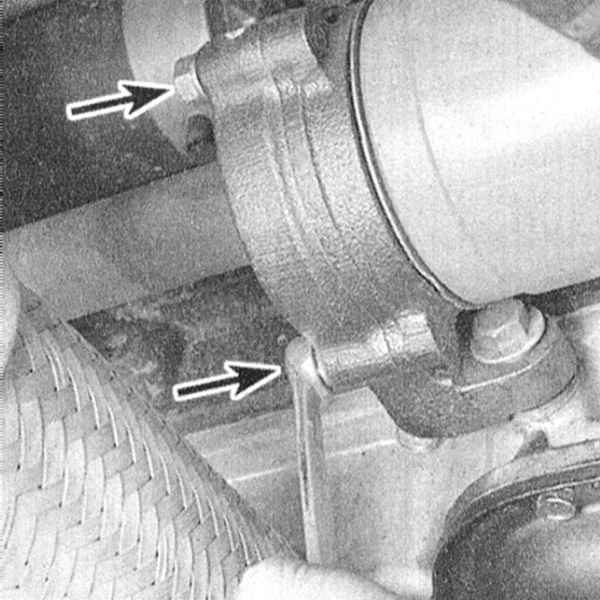

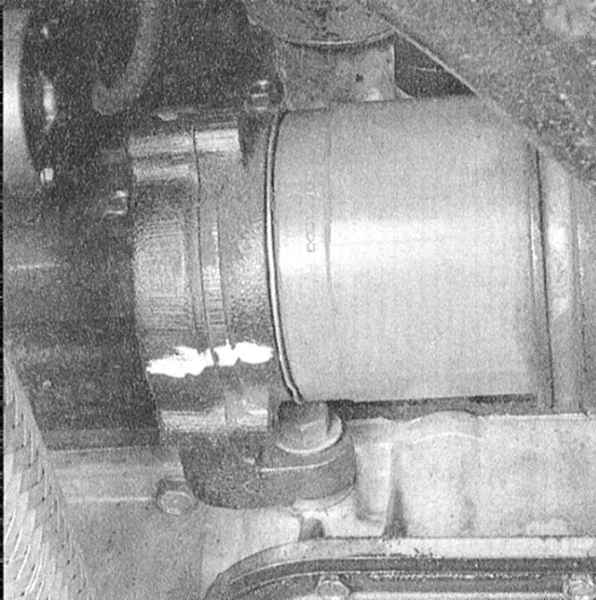

11. При демонтаже левого вала воспользуйтесь монтировкой для аккуратного высвобождения цапфы внутреннего ШРУСа из трансмиссии. Кожух внутреннего шарнира правого вала продет в сборку опорного подшипника. Для высвобождения сборки из несущего кронштейна выверните три болта крепления последнего к подшипнику. Пометьте положение подшипника по отношению к кронштейну и осторожно снимите сборку вала.

 При снятии левого вала на моделях, оборудованных АТ, может возникнуть ситуация, когда внутренний шарнир высвободить из трансмиссии окажется не возможно. В таком случае следует сначала снять правый вал, затем продеть отвертку сквозь боковые шестерни дифференциала и выбивать левый вал изнутри.

12. Не забудьте заменить сальники приводных валов в картере трансмиссии (см. Главу Коробка передач).

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке. Обратите внимание на следующие моменты:

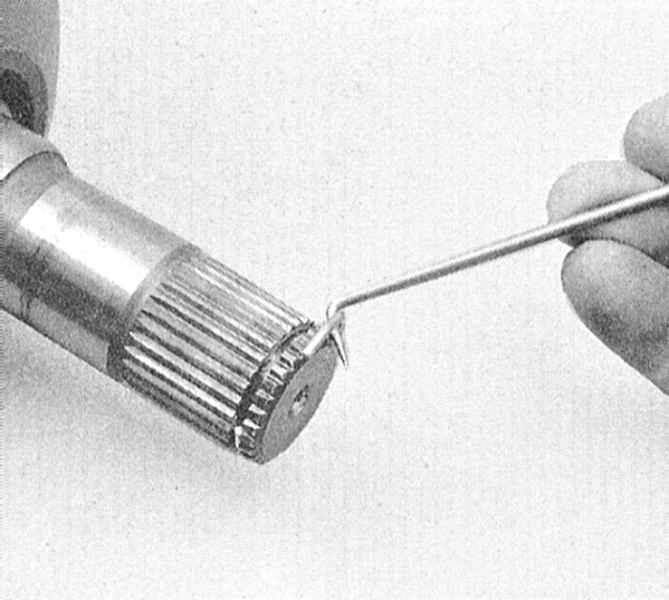

a) При установке сборки левого вала не забудьте посадить новое стопорное кольцо в канавку на цапфе внутреннего ШРУСа. Резко протолкните вал в трансмиссию, добиваясь защелкивания кольца в ответной канавке в ступице боковой шестерни дифференциала (на правом вале такого кольца не предусмотрено, - фиксация сборки обеспечивается тремя болтами крепления кронштейна опорного подшипника;
b) При установке правого вала проследите, чтобы болты крепления держателя опорного подшипника были затянуты с требуемым усилием;
c) Установив колеса, опустите автомобиль на землю и затяните гайки крепления колес с требуемым усилием (см. Главу Настройки и текущее обслуживание);
d) Проследите за соблюдением усилия затягивания ступичной гайки, не забудьте установить войлочную шайбу и заменить шплинт;
e) Проверьте уровень трансмиссионного масла (модели с РКПП) или смазочной жидкости дифференциала (модели с АТ), в случае необходимости произведите соответствующую корректировку (см. Главу Настройки и текущее обслуживание).
