6.4. Системы выпуска и снижения токсичности отработавших газов. Турбокомпрессор

Элементы системы выпуска.

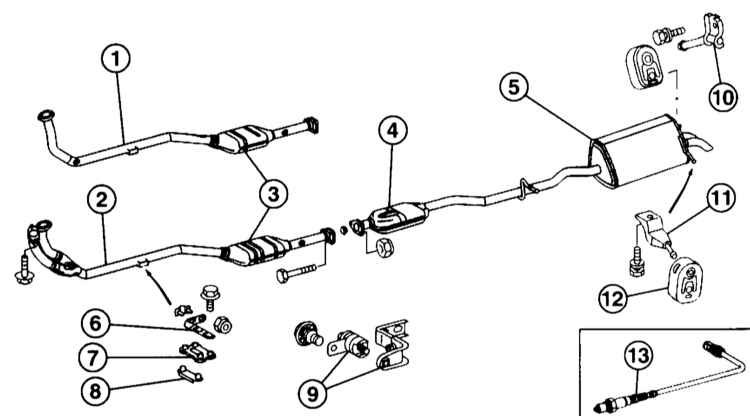

6-цилиндровый бензиновый двигатель


1 — Держатель коробки передач 2 — Приёмная труба правая 3 — Приёмная труба левая 4 — Центральный глушитель 5 — Дополнительный глушитель	6 — Держатель днища 7 — Держатель дополнительного глушителя 8 — Держатель у задней подвески 9 — Хомут 10 — Лямбда-зонд

Элементы системы выпуска.

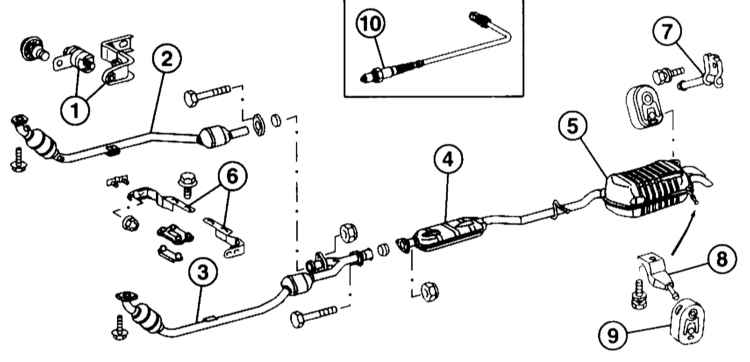

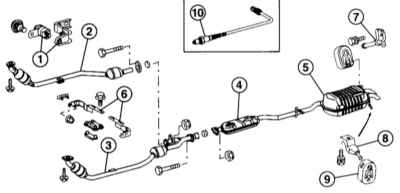

4-цилиндровый бензиновый двигатель


1 — Приёмная труба, исполнение 1 2 — Приёмная труба, исполнение 2 3 — Каталитический преобразователь 4 — Центральный глушитель 5 — Дополнительный глушитель 6 — Держатель коробки передач 7 — Резиновая пластина	8 — Подкладка 9 — Держатель коробки передач 10 — Держатель у задней подвески 11 — Держатель дополнительного глушителя 12 — Хомут 13 — Лямбда-зонд

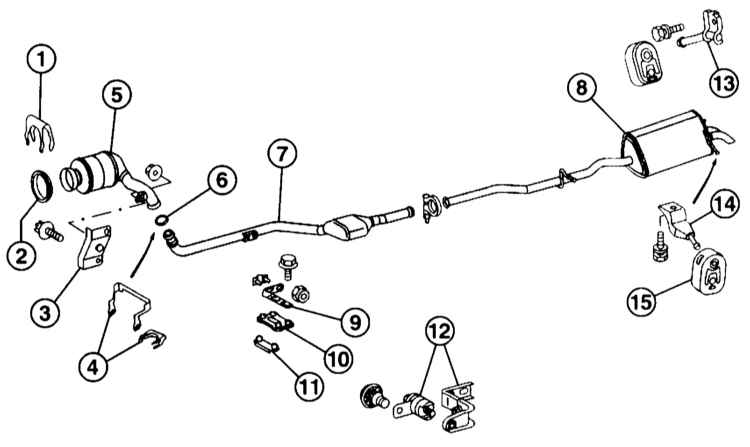

Элементы системы выпуска. Дизельный двигатель

1 — Хомут
2 — Уплотнительный конус
3 — Держатель у двигателя
4 — Хомут
5 — Предварительный каталитический преобразователь
6 — Уплотнительное кольцо
7 — Приёмная труба
8 — Дополнительный глушитель
9 — Держатель коробки передач

10 — Резиновая пластина
11 — Подкладка
12 — Держатель коробки передач
13 — Держатель задней подвески
14 — Держатель дополнительного глушителя
15 — Хомут

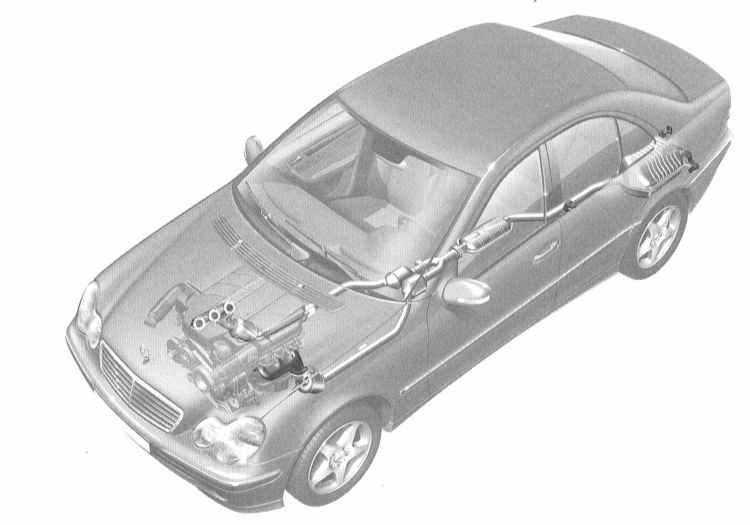

Система выпуска отработавших газов. 6-цилиндровый бензиновый двигатель

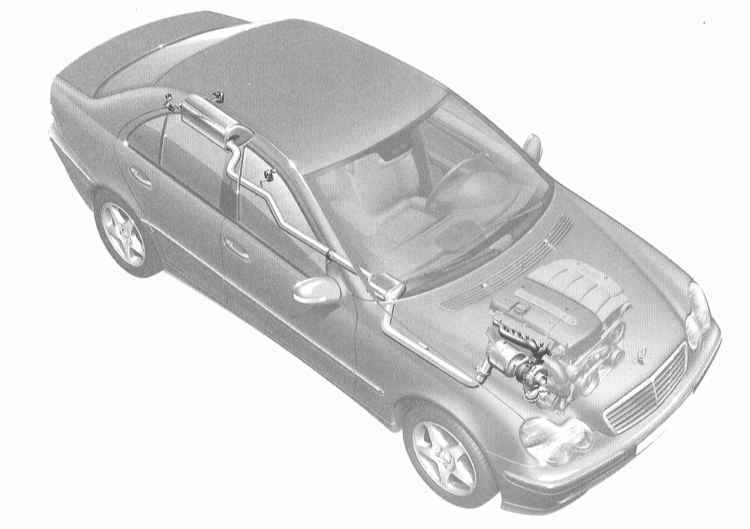

Система выпуска отработавших газов. 4-цилиндровый дизельный двигатель

Система выпуска отработавших газов бензинового двигателя состоит из выпускного коллектора, приёмной трубы, каталитического(их) преобразователя(лей), центрального глушителя, соединительной трубы, дополнительного глушителя и концевой трубы (концевых труб). У 6-цилиндрового двигателя система выпуска до центрального глушителя выполнена двухпоточной. Дизельный двигатель также оборудован двумя каталитическими преобразователями, из которых первый расположен рядом с двигателем.

При производстве ремонта каждая часть может заменяться отдельно.
