6.4.6. Компрессор вдуваемого воздуха с ременным приводом

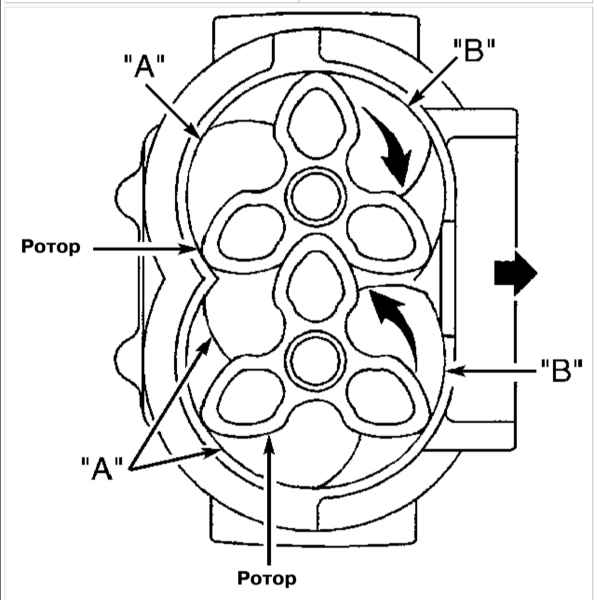

Роторы компрессора воздуха наддува


А — Нормальное всасывание	В — Наддув

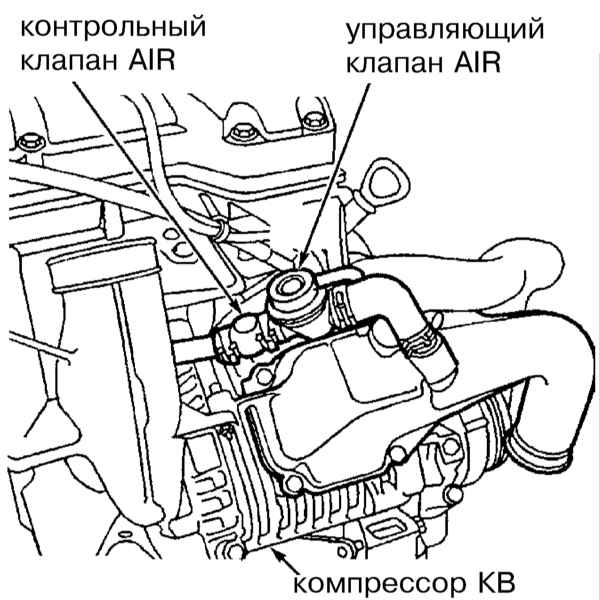

Клапаны контроля и управления воздухом наддува компрессора

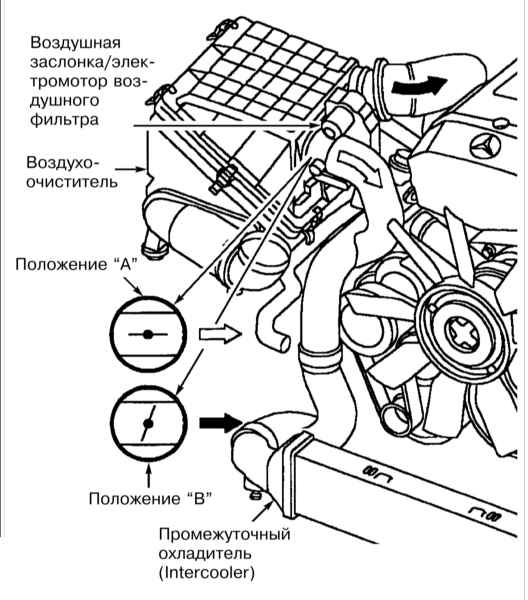

Заслонка управления потоком воздуха компрессора наддува. «А» - нормальное всасывание воздуха, «В» - наддув

При полной нагрузке заслонка находится в положении В - воздух подается в компрессор. В положении А воздух идёт в обход компрессора. В интеркулер воздух подается в обоих случаях. Управление заслонкой от электронного блока управления
