5.1.9. Снятие и установка радиатора

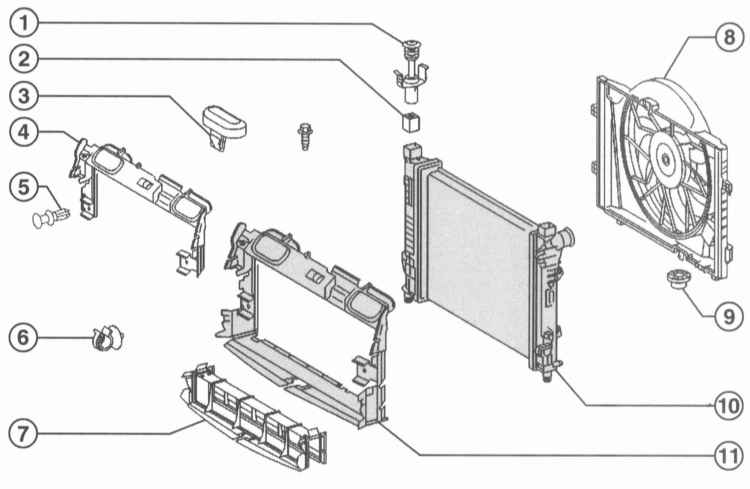

Радиатор и вентилятор
|
1 — Палец, элемент крепления, спереди в центре
2 — Резиновая опора верхняя
3 — Крышка, элемент крепления, спереди в центре
4 — Воздуховод верхний
5 — Заклёпка, элемент крепления, спереди в центре
6 — Держатель провода
|
7 — Воздуховод нижний
8 — Электровентилятор
9 — Резиновая опора нижняя
10 — Радиатор
11 — Направляющая для воздуха, идущего к центральному модулю
|

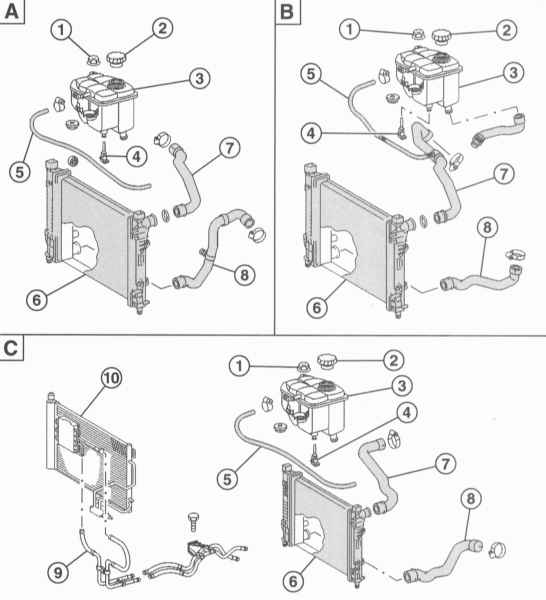

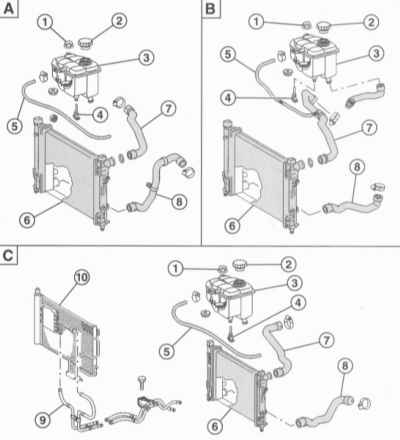

Радиатор и расширительный бачок
|
А — 4-цилиндровый бензиновый двигатель 111
В — 6-цилиндровый бензиновый двигатель 112
С — Дизельные двигатели
1 — Гайка расширительного бачка
2 — Крышка
3 — Расширительный бачок
4 — Датчик-выключатель указателя уровня охлаждающей жидкости
|
5 — Вентиляционный шланг
6 — Радиатор
7 — Шланг радиатора верхний
8 — Шланг радиатора нижний
9 — Трубопровод охлаждающей жидкости
10 — Конденсатор
|
Модели с РКПП
Снятие
|
|
| 1. Снимите электровентилятор, обратитесь к соответствующему
разделу.
2. Снимите звуковой сигнал, обратитесь к Разделу Снятие
и установка звукового сигнала.
3. Отсоедините гидравлический трубопровод гидроусилителя у держателя
замка.
4. Отсоедините держатель замка у бампера.
5. Раскройте 3 зажима сверху у держателя замка.
6. Рассоедините разъём у правого замка капота.
7. Разрежьте и снимите соединитель кабеля у держателя замка.
|
Пометьте положение
установки фломастером. |
8. Отсоедините привод капота.
9. Снимите держатель замка.
10. Слейте охлаждающую жидкость, обратитесь к соответствующему разделу.
11. Снимите шланги радиатора. Для этого сожмите соответствующую
скобу отвёрткой так, чтобы она зафиксировалась.
12. Отожмите скобы слева и справа у радиатора. При этом потяните
верхнюю часть конденсатора вперёд и отсоедините его снизу.
13. Выньте радиатор вверх. |
|
Установка
|
|
|
1. Установите конденсатор на место. При этом следите
за тем, чтобы цапфы радиатора внизу сели в резиновые опоры.
2. Установите конденсатор внизу в держатели и зафиксируйте вверху
стопорными скобами.
3. Установите шланг с новыми уплотнительными кольцами.
4. Дальнейшая установка выполняется в последовательности, обратной
снятию.
|
|
|
|
