12.5.3. Снятие и установка блока подушки безопасности на рулевом колесе

Ознакомьтесь с мерами безопасности при обращении с подушкой безопасности.

Иллюстрации носят информативный характер и не могут полностью соответствовать рассматриваемой модели.

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Изолируйте оба полюса аккумуляторной батареи, чтобы исключить возможность случайного контакта.
3. Полностью вытяните рулевое колесо, для чего отпустите стопорный рычаг.

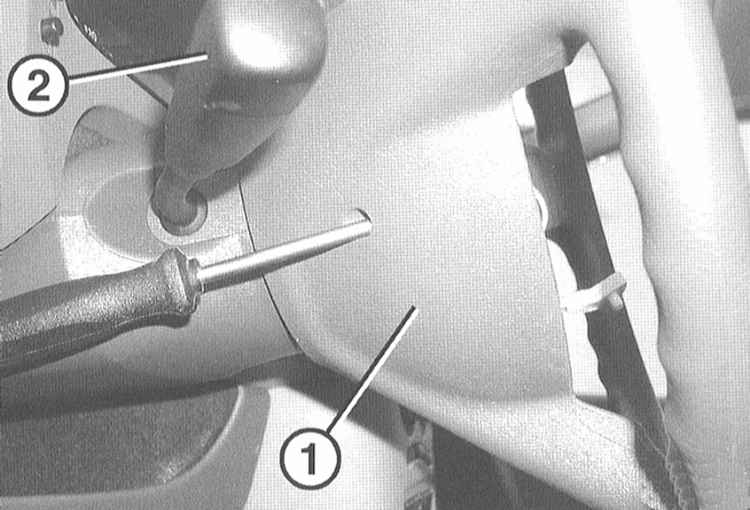

4. Выверните изнутри через отверстия на рулевом колесе (1) два винта с внутренним шестигранником на 30 мм, удерживая при этом блок подушки безопасности. На иллюстрации блок подушки безопасности уже снят. (2) – выключатель указателя поворота.

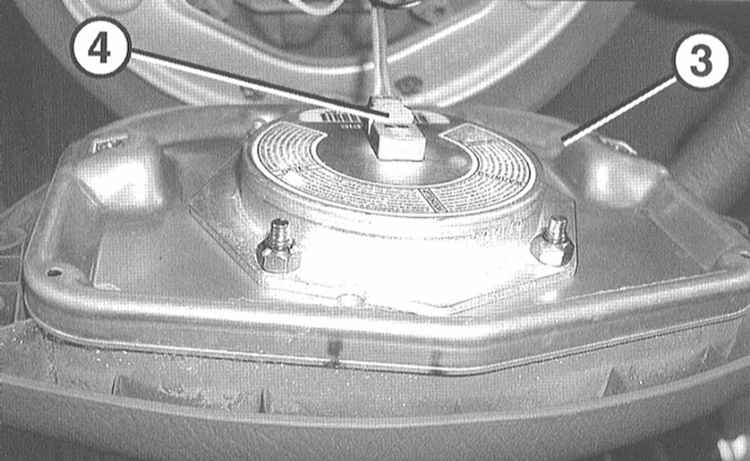

5. Снимите блок подушки безопасности (3) с рулевого колеса и рассоедините разъём (4) запала.

6. Положите блок подушки безопасности так, чтобы подушка рулевого колеса смотрела вверх.

Не оставляйте блок подушки безопасности без надзора, при необходимости уберите его и закройте.

1. Поставьте блок подушки безопасности на рулевое колесо и зафиксируйте разъём так, чтобы послышался отчётливый щелчок.
2. Смажьте болты крепления компаундом для фиксации резьбовых соединений и затяните моментом 6Нм.
3. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
