12.4.5. Проверка клиренса кузова автомобиля

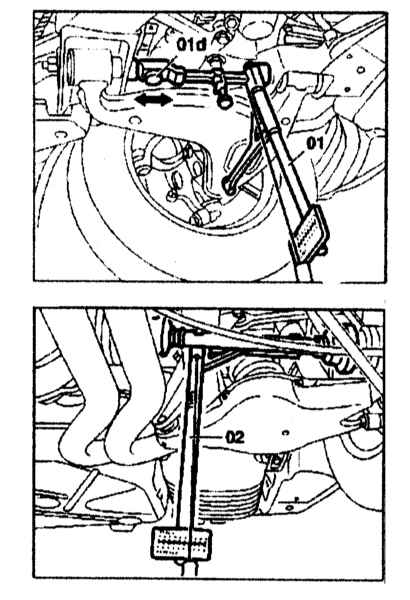

Измерение клиренса подвески. (Соответствует углу наклона приводного вала к горизонтали)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Уровень передней оси автомобиля проверяется с помощью измерительного устройства (01) между эксцентриковыми болтами крепления нижнего рычага.
2. Уровень задней оси автомобиля проверяется с помощью устройства (02), прикреплённого на приводной вал задней оси.
