12.3.1. Снятие и установка заднего амортизатора

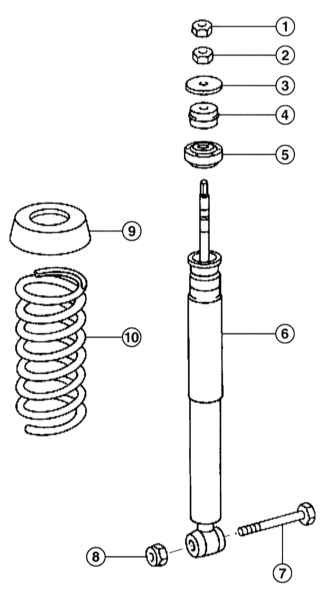

Амортизатор и пружина подвески задних колёс
|
1 — Контргайка, 30Нм
2 — Гайка
3 — Шайба
4 — Резиновый буфер
5 — Резиновый буфер
|
6 — Амортизатор
7 — Болт
8 — Гайка М10, 55Нм
9 — Чашка пружины
|
Модели без регулировки клиренса
В случае ремонта амортизаторы, независимо от фирмы-производителя, необходимо заменить
каждый отдельно. Однако исполнение амортизатора должно соответствовать нанесенной
на него цветовой маркировке.
Снятие
|
|
|
1. Отсоедините боковую облицовку багажника и выньте
её, обратитесь к Разделу
Снятие и установка облицовки в грузовом отсеке.
|
Амортизаторы
одновременно служат в качестве упругого упора для задних колёс.
Поэтому верхнюю опору амортизатора следует отсоединять только
при стоящем на колёсах автомобиле, чтобы ось не упала вниз
при отсоединении амортизатора. Если автомобиль поднят, необходимо
пружинный рычаг подпереть гаражным домкратом.
При отсоединении верхней части подвески не следует допускать
вращения штока амортизатора. В противном случае может произойти
отсоединение цилиндра. Имеется опасность нечастного случая!
|
|

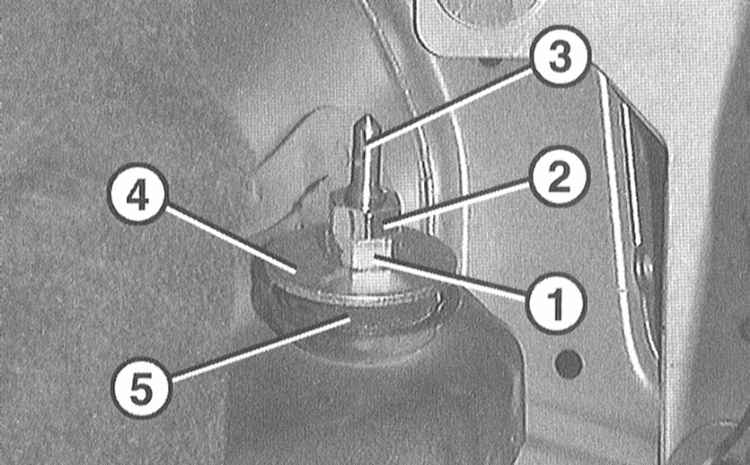

2. Исполнение 1: Отверните
гаечным ключом контргайку (2) и гайку (1) крепления амортизатора.
При этом шток необходимо удерживать гаечным ключом за лыски
(3). Он не должен вращаться.
|
|

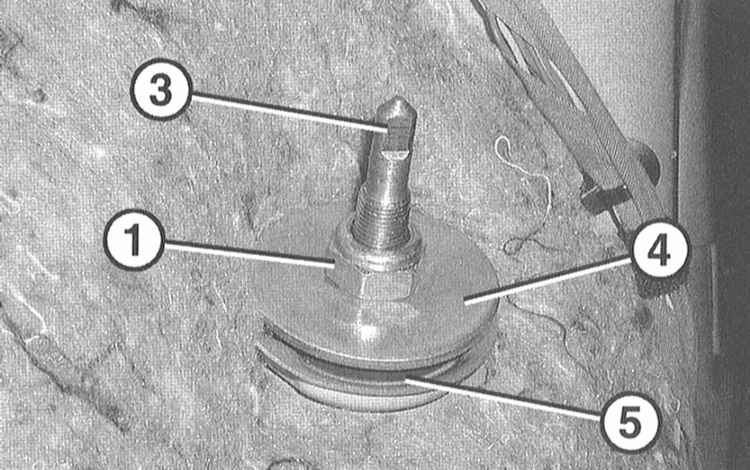

3. Исполнение 2: Отверните
гаечным ключом самостопорящуюся гайку (1) крепления амортизатора.
При этом шток необходимо удерживать гаечным ключом за лыски
(3). Он не должен вращаться.
|
4. Снимите шайбу (4) и резиновый амортизатор (5).
5. Поднимите и установите на подставки заднюю часть автомобиля.
|

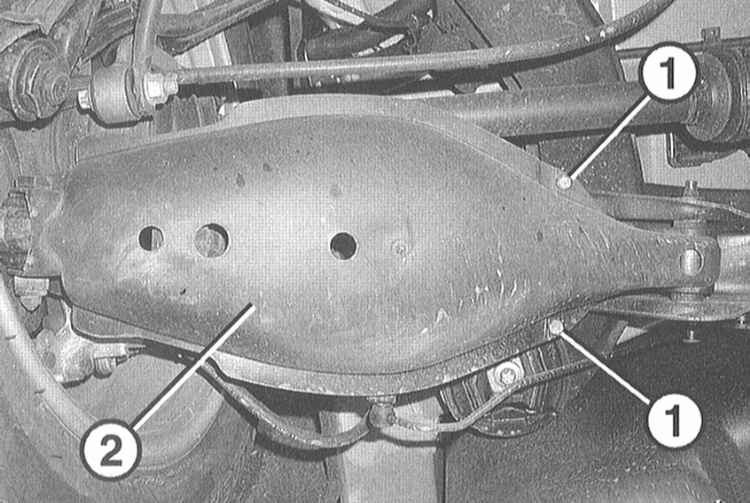

6. Отверните 2 болта крепления
(1) крышки пружинного рычага (2) и снимите крышку.
|
|

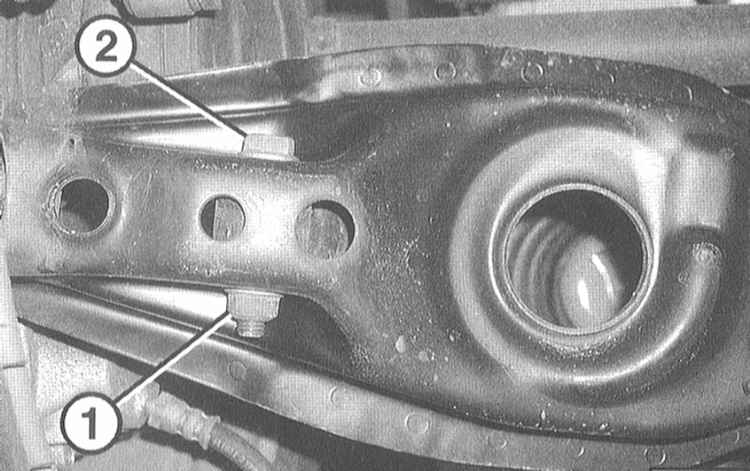

7. Отверните гайку (1) у пружинного
рычага и выньте болт крепления (2) с шайбой.
|
8. Выньте амортизатор из пружинного рычага и отверстия в раме.
Для облегчения снятия амортизатора нажмите на него сверху через
отверстие в пружинном рычаге. Амортизатор вынимается назад.
|
|
Установка
|
|
|
1. Проверьте амортизатор на плавность хода перед
установкой.
2. Проверьте резиновые детали на наличие растрескивания и повреждений.
3. Вставьте амортизатор так, чтобы цифровая маркировка, нанесенная
краской, указывала назад.
4. Вставьте амортизатор у пружинного рычага. Установите болт с шайбой.
Наверните новую самостопорящуюся гайку и затяните её моментом 55Нм.
5. Зафиксируйте крышку пружинного рычага и закрепите её двумя болтами.
6. Медленно опустите автомобиль, при этом введите амортизатор в
верхнее отверстие.
7. Поставьте на штангу амортизатора из салона резиновый демпфер
и шайбу. Закрепите новую самосопорящуюся гайку штанги амортизатора
моментом 30Нм, удерживая при этом шток цилиндра от проворачивания.
При креплении двумя гайками: Наверните на штангу амортизатора новую
гайку и затяните её моментом 15Нм, удерживая шток цилиндра от проворачивания.
Наверните новую контргайку и закрепите её моментом 30Нм, удерживая
от проворачивания нижнюю гайку.
8. Установите на место облицовку багажника, как описано в Разделе
Снятие и установка облицовки в грузовом отсеке.
|
|
|
|
