11.6. Снятие и установка тормозного диска

1. Пометьте краской положение колёс относительно ступиц. Это позволит при сборке установить отбалансированные колёса в их прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите автомобиль, поставьте его на подставки и снимите колёса.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.

2. Снимите тормозные колодки, обратитесь к соответствующему разделу.
3. Снимите суппорт, обратитесь к соответствующему разделу.

Тормозной шланг снимать не нужно.

4. Подвесьте суппорт так, чтобы тормозной шланг не скручивался и не подвергался растяжению.
5. Для исключения выскальзывания тормозного поршня зажмите деревянный брусок между поршнем и суппортом.

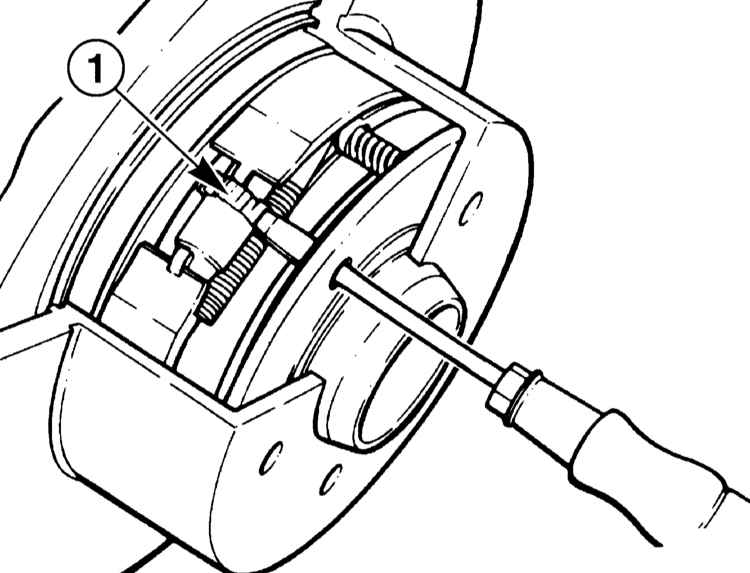

6. Тормоз заднего колеса: Полностью отпустите стояночный тормоз. Отверните назад регулировочное устройство стояночного барабанного тормоза. Для этого введите отвёртку через резьбовое отверстие для болтов крепления колеса. Правое колесо: Проверните отвёрткой регулировочную шестерню (1) снизу вверх. Левое колесо: Проверните отвёрткой регулировочную шестерню (1) сверху вниз.

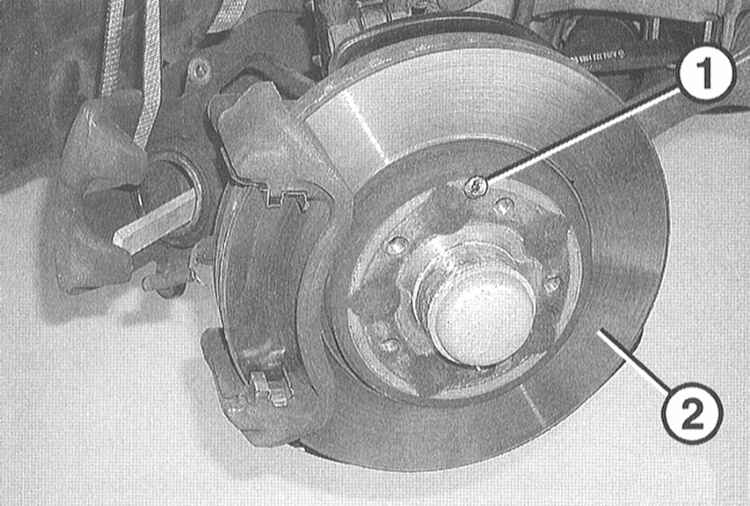

7. Выверните стопорный винт (1) и снимите тормозной диск (2) со ступицы. Прочно сидящий тормозной диск снимите со ступицы лёгкими ударами пластмассового молотка или с помощью съёмника.

1. При наличии ржавчины на фланце тормозного диска и ступицы переднего колеса удалите их.
2. Новые тормозные диски: Удалите защитное покрытие диска с помощью тряпки и разбавителя.
3. Тормоз заднего колеса: Если устанавливается бывший в работе диск, протрите поверхность тормозной колодки стояночного тормоза и визуально проверьте её. Проверьте лёгкость хода разжимного замка тормозных колодок стояночного тормоза.
4. Установите тормозной диск на ступицу и закрепите новым самостопорящимся болтом. Затяните стопорный винт моментом 10Нм.
5. Тормоз заднего колеса: Отрегулируйте механизм тормоза. Для этого введите отвёртку через резьбовое отверстие болтов крепления колеса. Правое колесо: Проверните отвёрткой регулировочную шестерню (1) сверху вниз. Левое колесо: Проверните отвёрткой регулировочную шестерню снизу вверх. Вращайте регулировочную шестерню до тех пор, пока тормозные колодки не прилягут к диску и заднее колесо не прекратит вращаться. После этого регулировочную шестерню медленно поверните назад так, чтобы колесо могло свободно вращаться. Следите за тем, чтобы шестерня на правой и на левой стороне колеса была отвёрнута назад на одинаковое число зубьев.
6. Установите на место суппорт, обратитесь к соответствующему разделу.
7. Установите тормозную колодку, обратитесь к соответствующему разделу.
8. Установите на место колёса так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.

Проверьте, чтобы тормозной шланг переднего тормоза не касался колеса при максимальном угле поворота рулевого колеса. Несколько раз, сильно нажмите на педаль тормоза до тех пор, пока не почувствуется ощутимое сопротивление. Таким образом тормозные колодки прилегают к диску и занимают своё рабочее положение.

9. Тормоз заднего колеса: Несколько раз затяните стояночный тормоз и проверьте его регулировку. Если необходимо, отрегулируйте тормоз, обратитесь к Разделу Проверки тормозной системы. Регулировка стояночного тормоза.
10. Новые тормозные колодки осторожно приработайте. Для этого несколько раз затормозите автомобиль со скорости 80 км/ч до скорости 40 км/ч, несильно нажимая на педаль тормоза. Между торможениями дайте тормозу охладиться. Первые 200 км движения не применяйте без необходимости сильное торможение автомобиля.

После установки новых тормозных колодок их необходимо приработать. При этом следите обязательно за дорожной ситуацией. Во время движения по трассе избегайте первые 200 км ненужных торможений.

Проведите контроль надёжности:

· Закреплены ли тормозные шланги?
· Закреплён ли тормозной шланг в держателе?
· Затянуты ли штуцеры для удаления воздуха?
· Залито ли достаточное количество тормозной жидкости?
· На работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать. Проверьте все присоединения на герметичность.
