11.2. Замена колодок переднего дискового тормоза

Применяйте тормозные колодки, рекомендуемые изготовителем. Обратитесь к Разделу Приобретение запасных частей Введения.

Если тормозные колодки будут использоваться вновь, то при снятии их необходимо пометить. Перестановка тормозных колодок с внешней стороны на внутреннюю и наоборот или с правого колеса на левое не допускается. Обязательно заменяйте все тормозные колодки одной оси одновременно, даже в том случае, если предела износа достигла только одна из них.


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пометьте краской положение передних колёс относительно ступиц. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите переднюю часть автомобиля, поставьте её на подставки и снимите передние колёса.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.


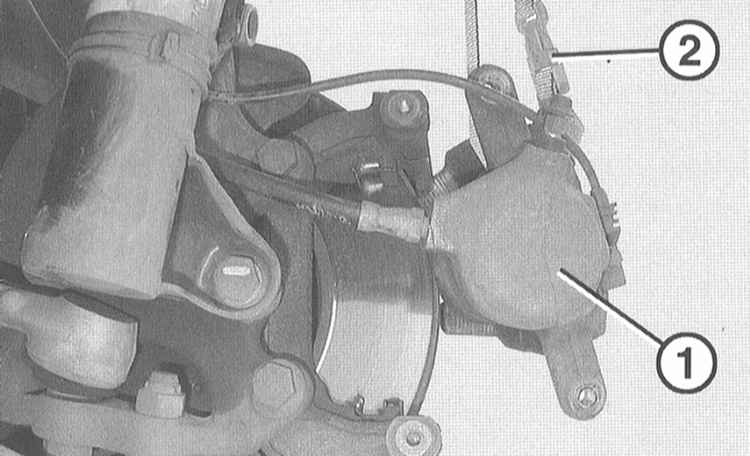

2. Правый тормоз: Выньте штекер (1) датчика износа из разъёма. При этом не тяните за кабель (2). Отсоедините провод (3) датчик износа из держателей.

3. Выверните болты крепления (4) вверху и внизу.

4. Выньте суппорт (1) из направляющей колодок.

5. Закрепите суппорт лентой (2) или проволокой на амортизационной стойке. При этом не отсоединяйте тормозной шланг. В противном случае после установки придется удалять воздух из тормозной системы. Следите за тем, чтобы шланг не был натянут.

Не нажимайте на педаль тормоза при снятом суппорте. В противном случае поршень тормозного цилиндра будет выдавлен из корпуса. Если поршень случайно был выдавлен, снимите суппорт и сдайте на СТО для сборки.


6. Защите поршень тормозного цилиндра от выдавливания бруском дерева (1).

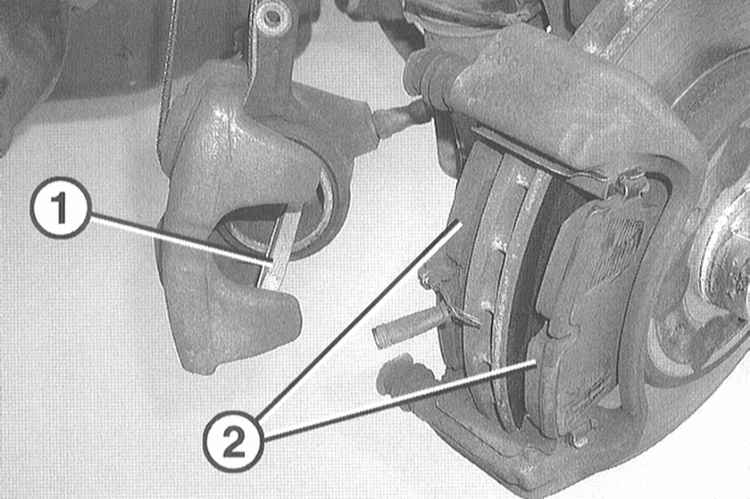

7. Выньте тормозные колодки (2) из направляющей.
8. Если применяются снятые тормозные колодки, пометьте их («внутренняя», «наружная»). Таким образом, их можно буде установить на прежнее место.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите поверхности скольжения и место посадки тормозных колодок на направляющей проволочной щёткой из лёгкого металла, а также протрите тормозной диск тряпкой, смоченной в спирте. Не применяйте для этой цели минеральные растворители или инструмент с острыми кромками.

Для очистки тормоза применяйте только спирт.

2. Перед установкой тормозных колодок проверьте пальцами руки тормозной диск на наличие канавок. При наличии канавок диск можно проточить (работа СТО), если диск имеет ещё достаточную толщину. В противном случае замените диск.
3. Измерьте толщину тормозного диска, как описано в Разделе Проверка тормозного диска.
4. Проверьте стопорные скобы, при необходимости замените на новые.
5. Проверьте грязезащитный чехол поршня на наличие повреждений. Повреждённый чехол срочно замените, т.к. проникновение грязи может привести к нарушению герметичности суппорта. Для этого необходимо суппорт разобрать (работа СТО).
6. Проверьте, не вытекает ли из-под поршня тормозная жидкость. При необходимости отремонтируйте суппорт на СТО или замените его новым.
7. Проверьте также защитный чехол направляющих пальцев суппорта и при наличии повреждений замените.

При большом износе тормозных колодок проверьте лёгкость хода поршня. Для этого вставьте в суппорт деревянный брусок и попросите ассистента медленно нажать на педаль тормоза. Поршень должен легко вдавливаться и выдавливаться. Для проверки должны быть вставлены другая тормозная колодка и противоположный суппорт. При тяжёлом ходе поршня замените суппорт.

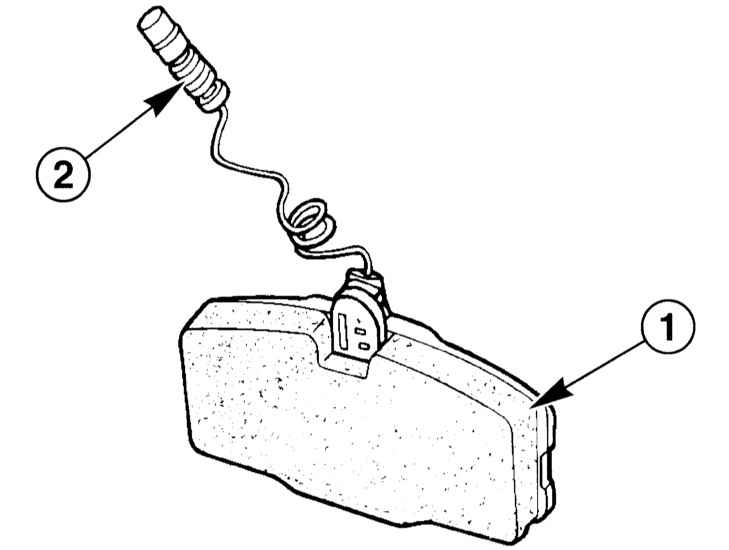

8. Правый тормоз: Выньте из разъёма на тормозной колодке датчик износа (1). Повреждённый датчик износа замените новым. (2) – штекер датчика износа.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

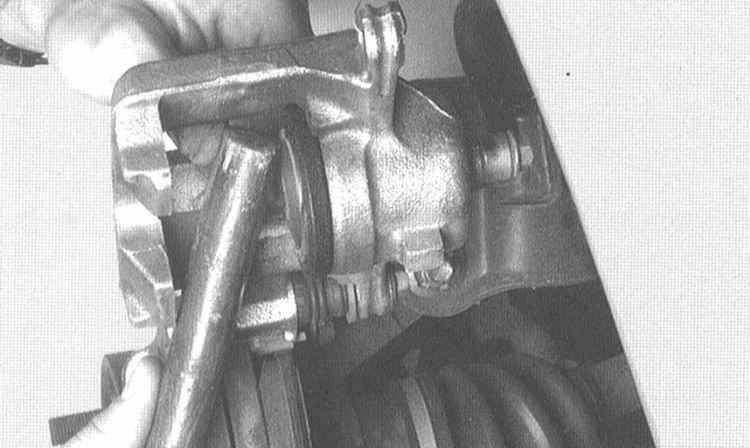

1. Вдавите поршень тормоза с помощью приспособления. Это можно сделать также с помощью бруска дерева твёрдой породы (ручки молотка). При этом обратите особое внимание на то, чтобы поршень не перекашивался и чтобы не повредить защитный чехол.

При нажатии на поршень из тормозного цилиндра в резервуар вытесняется тормозная жидкость. Следите за уровнем жидкости в резервуаре, при необходимости отсосите жидкость из резервуара.

Для отсасывания жидкости применяйте специальную бутылку для или пластиковую бутылку, которая предназначена только для хранения тормозной жидкости. Не применяйте для этой цели бутылку, предназначенную для питьевой воды! Тормозная жидкость ядовита и ни в коем случае не должна отсасываться ртом. Применяйте для этого специальное отсасывающее устройство. После замены тормозных колодок уровень тормозной жидкости в резервуаре не должен превышать отметки MAX, т.к. жидкость при нагревании расширяется. Вытекающая жидкость попадает на главный тормозной цилиндр, разрушает его лакокрасочное покрытие и приводит к коррозии.

2. Вставьте тормозные колодки сбоку под углом в стопорные скобы на направляющую колодок. Если устанавливаются уже применявшиеся ранее колодки следите за тем, чтобы они были установлены на свои прежние места.

На фрикционных поверхностях тормозного диска и тормозных колодок не должно быть какой-либо смазки или масла.

3. Вставьте суппорт на своё место в направляющую колодок.
4. Вверните новые самостопорящиеся болты вверху и внизу суппорта и затяните их моментом 25Нм.
5. Правый тормоз: Введите штекер датчика износа в разъём. Вставьте провод датчика износа в держатели.
6. Установите на место передние колёса так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.

Несколько раз, сильно нажмите на педаль тормоза до тех пор, пока не почувствуется ощутимое сопротивление. Таким образом, тормозные колодки прилегают к диску и занимают своё рабочее положение.

7. Проверьте уровень тормозной жидкости в резервуаре, при необходимости долейте жидкость до отметки MAX.
8. Новые тормозные колодки осторожно приработайте. Для этого несколько раз затормозите автомобиль со скорости 80 км/ч до скорости 9. км/ч, несильно нажимая на педаль тормоза. Между торможениями дайте тормозу охладиться. Первые 200 км движения не применяйте без необходимости сильное торможение автомобиля.

В некоторых регионах тормозные колодки должны утилизироваться специальным образом. Местные органы власти предоставляют информацию о возможности утилизации специальных отходов.

Проведите контроль надёжности:

· Закреплены ли тормозные шланги?
· Закреплён ли тормозной шланг в держателе?
· Затянуты ли штуцеры для удаления воздуха?
· Залито ли достаточное количество тормозной жидкости?
· На работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать. Проверьте все присоединения на герметичность.


Тормозные механизмы с неподвижным суппортом

На некоторых моделях спереди установлены 4-поршневые тормоза с неподвижным суппортом. В данном разделе описывается только различие в установке и снятии тормозов такой конструкции. Меры безопасности и замечания по проверке аналогичны ранее приведенным.

Иллюстрации носят информативный характер и не могут полностью соответствовать рассматриваемой модели.


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пометьте краской положение передних колёс относительно ступиц. Это позволит при сборке установить отбалансированные колёса в их прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите переднюю часть автомобиля, поставьте её на подставки и снимите передние колёса.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.

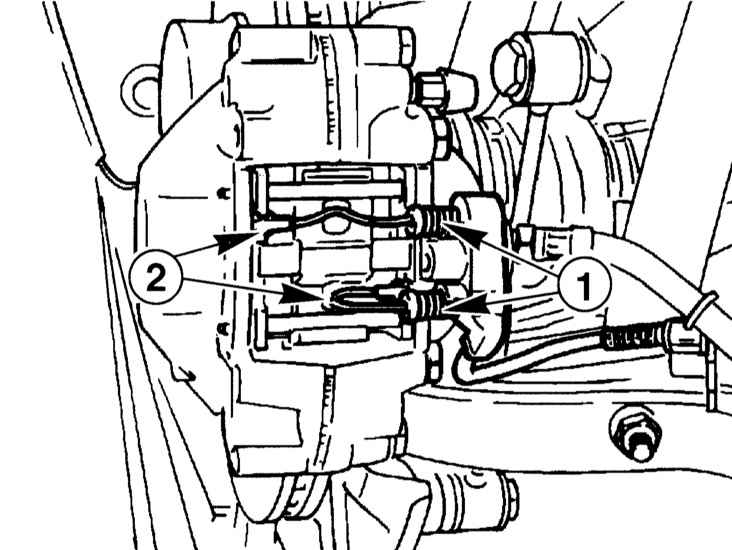

2. Рассоедините разъём (1) датчика износа (2). При этом не тяните за кабель.

При сборке провод должен быть проложен так, как это показано на иллюстрации.

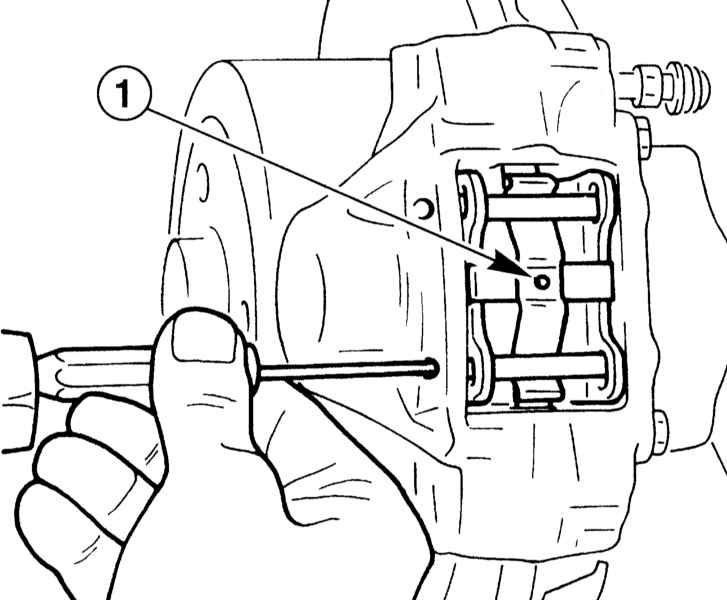

3. Выбейте соответствующей выколоткой (Ж 3 мм) два штифта снаружи внутрь из суппорта. Снимите фасонную пружину (1).

4. Выньте плоскогубцами или отвёрткой тормозные колодки. Если они приржавели, требуется специальное приспособление (например, HAZET № 1966-2).
5. Если применяются прежние тормозные колодки, пометьте их («внутренние», «наружные»). Таким образом их можно будет установить на прежние места.

Не нажимайте на педаль тормоза при снятом суппорте. В противном случае поршень тормозного цилиндра будет выдавлен из корпуса. Если поршень случайно был выдавлен, снимите суппорт и сдайте на СТО для сборки.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. С помощью приспособления выдавите оба поршня. Это можно сделать также с помощью рукоятки молотка.

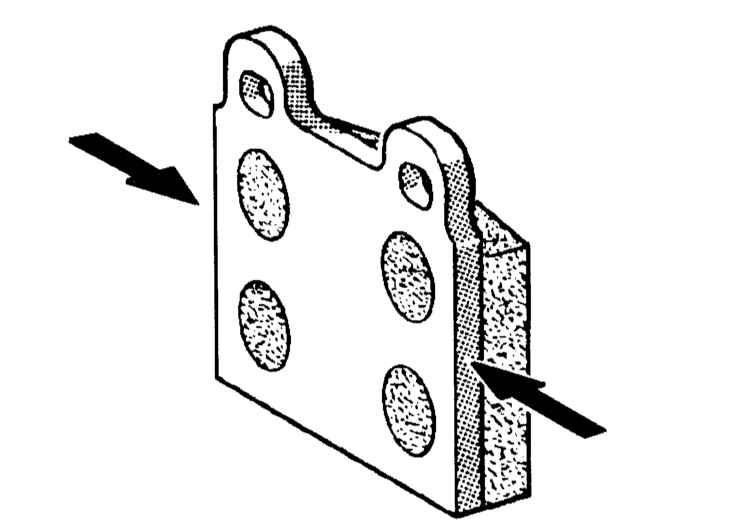

2. Для исключения скрежета дисковых тормозов обратные стороны тормозных колодок, а также боковые стороны обратной пластины (стрелки на иллюстрации) могут быть смазаны тонким слоем тормозной пасты (например, высокотемпературная медная паста, Plastilube, Liqui Moly LM-36 или LM-508-ASC). Ни в коем случае паста не должна попасть на сами тормозные колодки или тормозной диск. При необходимости пасту следует немедленно удалить и промыть места спиртом.

3. Удалите датчик износа из старых тормозных колодок и вставьте в новые колодки. При наличии повреждения датчика его следует заменить.
4. Вставьте тормозные колодки в суппорт. Если устанавливаются бывшие в работе колодки, проверьте, чтобы они встали на свои прежние места.
5. Вставьте кабель датчика износа в разъём на суппорте. Проложите кабель в соответствии с его трассой.
6. Установите новую фасонную пружину и поставьте новые штифты с помощью выколотки. Выколотку вбейте до упора.

Фасонную пружину и штифты обязательно замените на новые.

7. Установите на место передние колёса так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.

Проведите контроль надёжности:

· Закреплены ли тормозные шланги?
· Закреплён ли тормозной шланг в держателе?
· Затянуты ли штуцеры для удаления воздуха?
· Залито ли достаточное количество тормозной жидкости?
· На работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать. Проверьте все присоединения на герметичность.
