12.3.7. Снятие и установка наконечников рулевой тяги
|
Все самоконтрящиеся болты и гайки подлежат замене в обязательном порядке!
|
Наружный наконечник
Детали установки наружного наконечника рулевой тяги
|
|

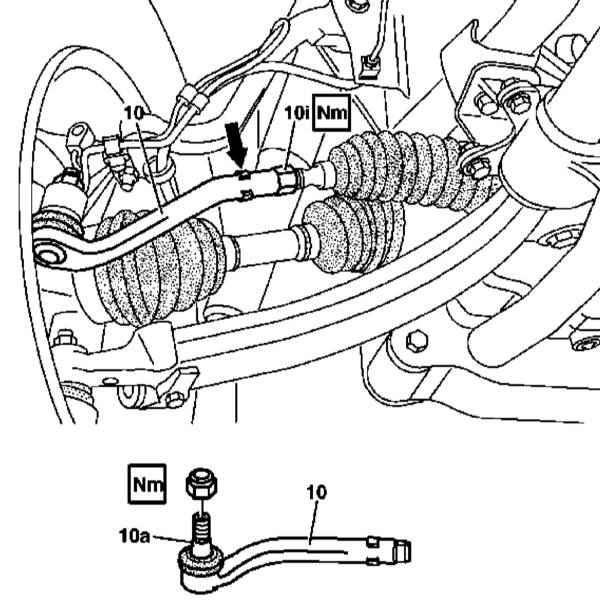

- Детали установки наружного наконечника рулевой тяги показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- При помощи подходящего съемника высвободите шарнир наконечника рулевой тяги (10а) из поворотного кулака.
- Зафиксировав наконечник неподвижно (стрелка), отпустите контргайку (10i), гайка подлежит замене в обязательном порядке.
- Предварительно пометив его установочное положение, снимите наконечник (10).
- Установка производится в обратном порядке, - проследите за правильностью совмещения нанесенных в процессе демонтажа меток.
|
|
Внутренний наконечник
Снятие/установка внутреннего наконечника рулевой тяги
|
Левая тяга
Левая тяга
Правая тяга
|
|
|

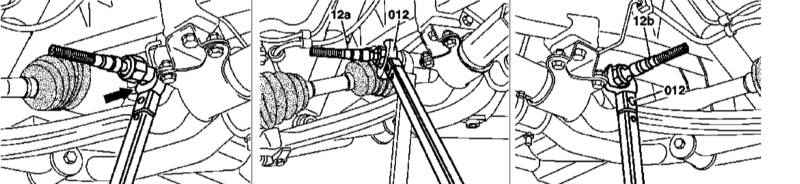

- Соответствующий иллюстративный материал представлен на иллюстрации, к которым относятся все встречающиеся в тексте ссылки.
- Снимите наружный наконечник (см. выше).
|
|
При обслуживании правой тяги снимите также левый пыльник.
|
- Удерживая рейку неподвижно рожковым ключом на 24 мм, надетым на специальные лыски, при помощи рожковой насадки на 36 или 38 мм (012) выверните шарнир внутреннего наконечника (12а/12b), - не следует применять удлинители к рукоятке ключа или использовать кувалду.
- Установка производится в обратном порядке.
|
|
|
