12.3.12. Снятие и установка цилиндра замка зажигания
|
При заклинивании ключа в цилиндре замка сбрызните последний специальным спреем, - если смазывание не поможет, цилиндр следует заменить.
|
Детали установки цилиндра замка зажигания показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
Детали установки цилиндра замка зажигания
Детали установки цилиндра замка зажигания
Детали установки цилиндра замка зажигания
Детали установки цилиндра замка зажигания
Детали установки цилиндра замка зажигания
Детали установки цилиндра замка зажигания
Снятие
|
|

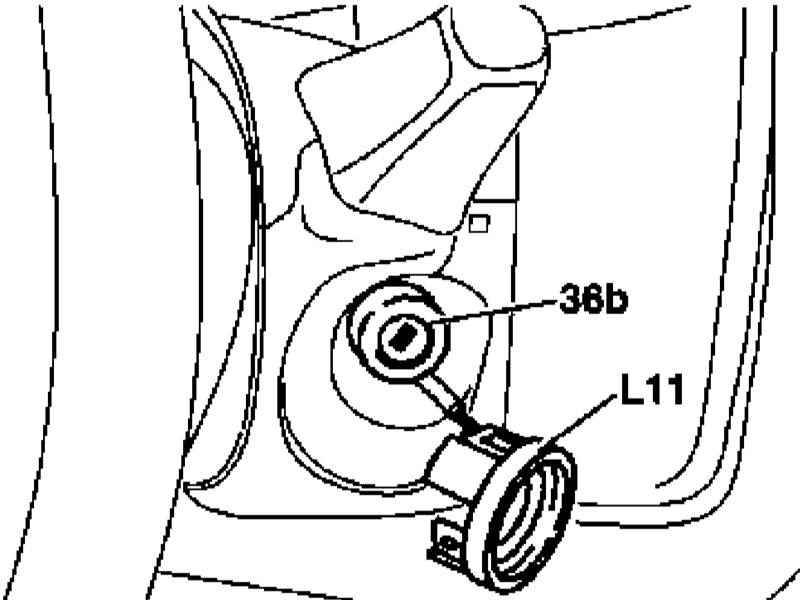

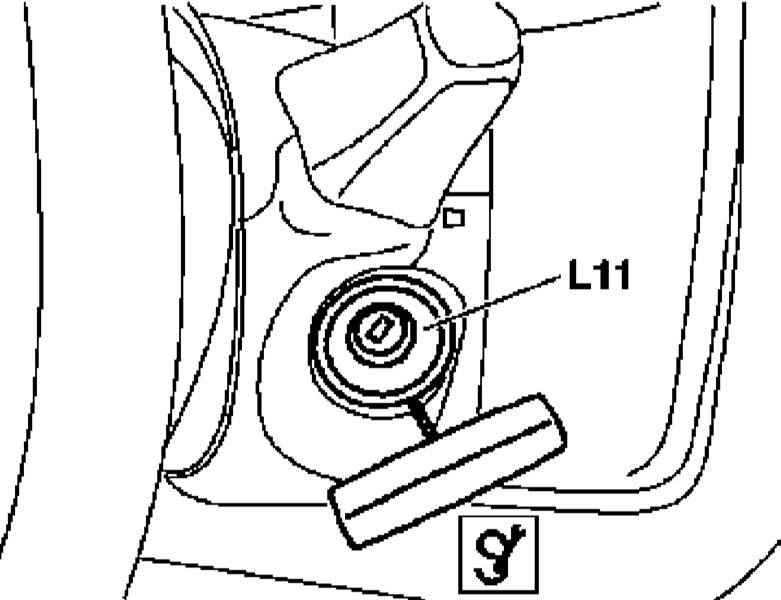

- При помощи подходящего крюка снимите с цилиндра замка катушку транспондера (L11).
- Поверните ключ в замке в положение 1, затем еще немного (до щелчка).

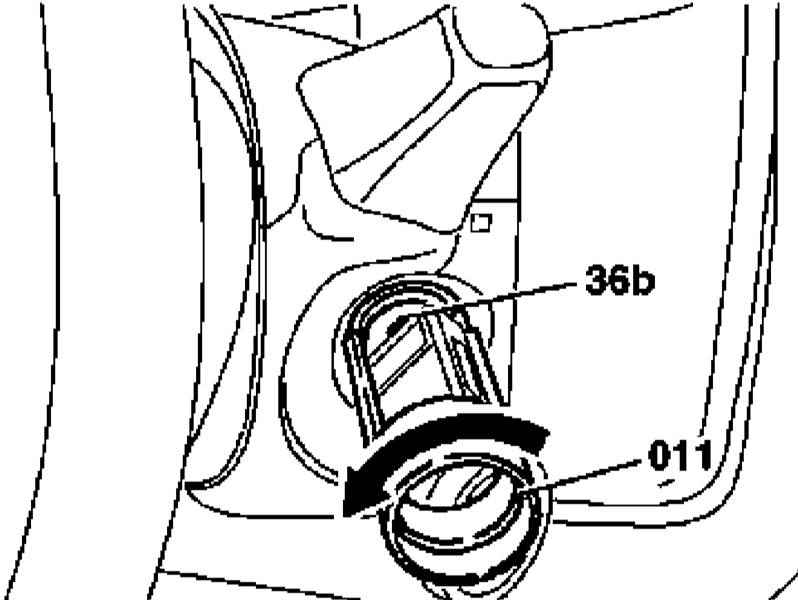

- Повернув крышку (36b) на 90° против часовой стрелки, снимите цилиндр замка (36).
|
|
Установка
|
|
- Смажьте цилиндр (36) специальной смазкой и посадите его в крышку (36b).

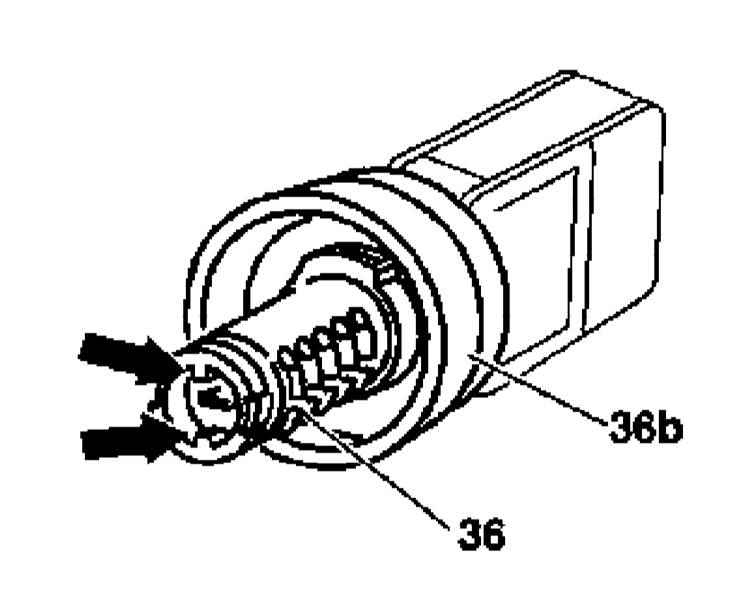

- Проденьте ключ сквозь крышку (36b) и до упора введите его в цилиндр замка, - кулачки должны полностью убраться.

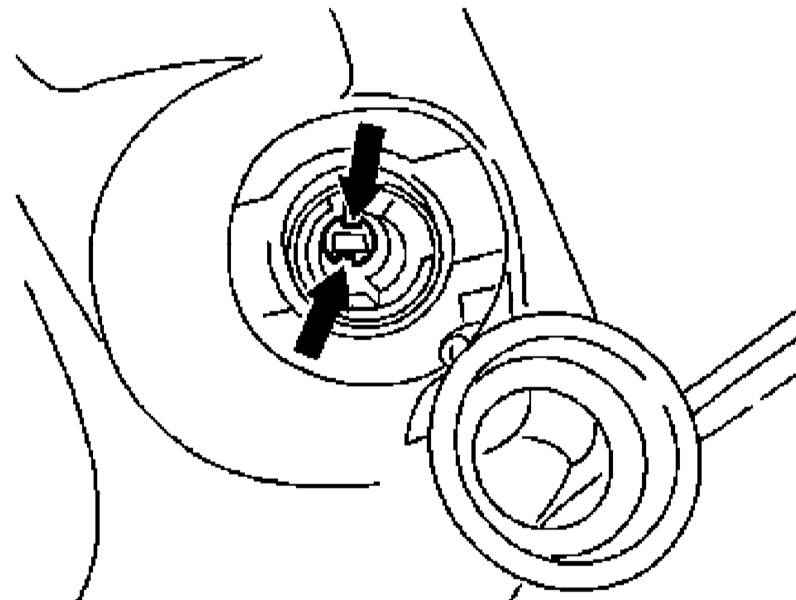

- Заправьте цилиндр (36) в замковую сборку, - проследите, чтобы язычки (стрелка) цилиндра (36) совместились с углублениями в замке (стрелка).

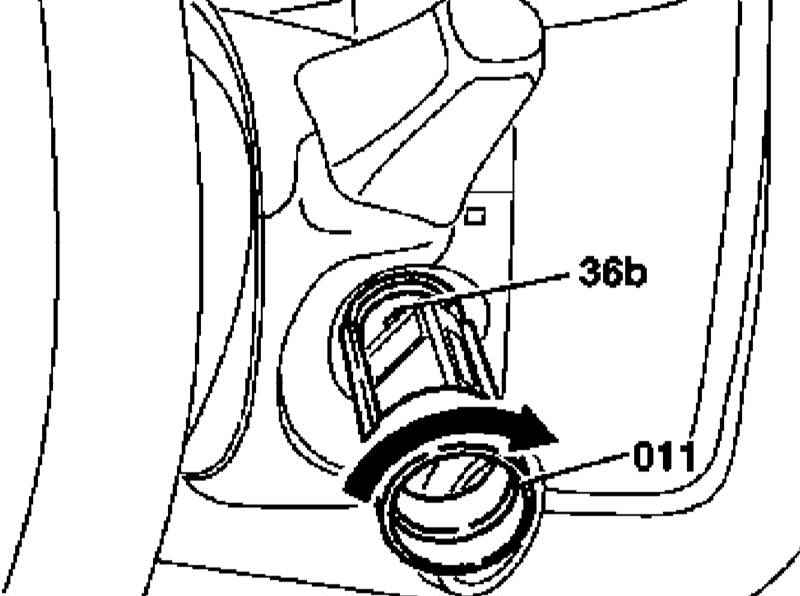

- При помощи оправки (011) разверните крышку (36b) на 90° по часовой стрелке до щелчка фиксатора.
- Поверните ключ в цилиндре в положение 0 и снимите оправку (011).
- Посадите на цилиндр (36) катушку транспондера (L11).
|
|
|
