12.2.4. Снятие и установка нижнего поперечного рычага

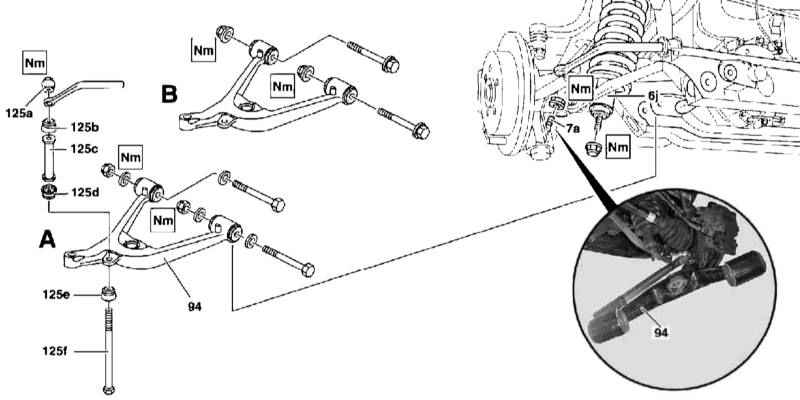

Детали установки нижнего поперечного рычага задней подвески

6j — Стоечная сборка 7а — Нижняя шаровая опора 94 — Нижний поперечный рычаг 125а — Подшипник с гайкой 125b — Подшипник 125 — Дистанционная втулка	125d — Подшипник 125е — Подшипник 125f — Болт А — Версия 1 В — Версия 2

ПОРЯДОК ВЫПОЛНЕНИЯ

Все самоконтрящиеся болты и гайки подлежат замене в обязательном порядке! Детали установки нижнего поперечного рычага задней подвески показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите задние колеса. Отсоедините стоечную сборку (6j) от нижнего поперечного рычага (94). Снимите подшипник с гайкой (125а) и извлеките из рычага (94) болт (125f). Отдайте крепежные гайки, извлеките осевые болты, отделите рычаг (94) от подрамника и разверните его вниз на шаровой опоре (7а). В случае необходимости удерживая шаровую головку при помощи ключа TORX, высвободите опору (7а) из рычага (94). Снимите нижний поперечны рычаг (94). Оцените состояние шаровой опоры (7а) (см. Раздел Проверка состояния шаровых опор поворотного кулака), в случае необходимости снимите опору (воспользуйтесь экстрактором) и произведите ее замену. Установка производится в обратном порядке, - проследите, чтобы при посадке рычага и затягивании подшипника с гайкой (125а) сборка заднего моста располагалась строго горизонтально.
