3.2.1. Привод сцепления

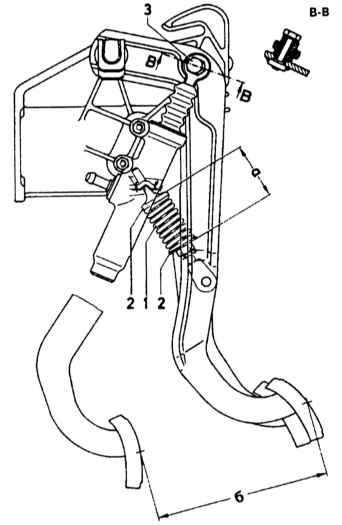

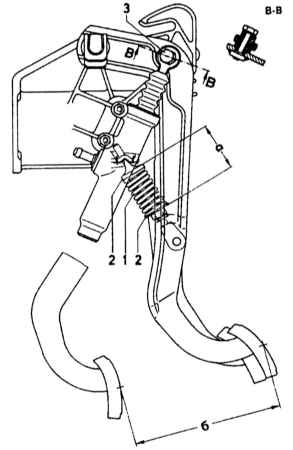

Детали привода выключения сцепления

1 — пружина
2 — тарелки

3 — эксцентриковый болт

Снятие и установка рабочего цилиндра сцепления

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Поставьте автомобиль на подъемник.

Отверните от рабочего цилиндра подводящий шланг.

Заглушите отверстия штуцера рабочего цилиндра и шланга.

Отверните болты крепления рабочего цилиндра к коробке передач.

Снимите рабочий цилиндр, выньте толкатель и прокладку.

Установка

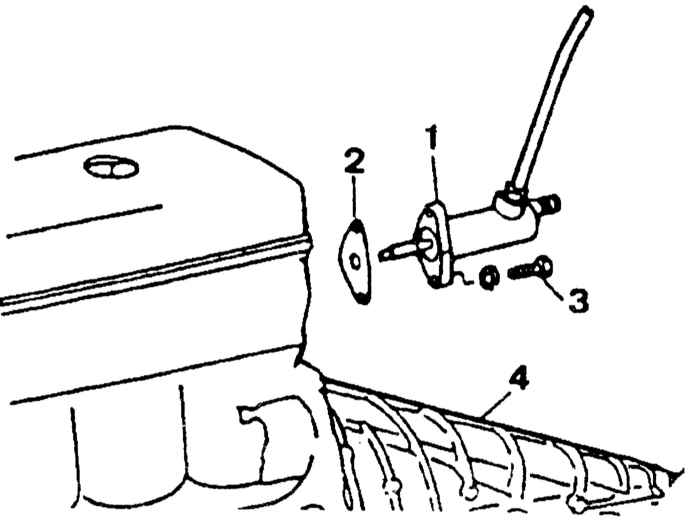

Установка рабочего цилиндра сцепления

1 — рабочий цилиндр
2 — прокладка

3 — болт крепления
4 — коробка передач

Установка рабочего цилиндра производится в порядке, обратном снятию, с учетом следующего:

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите прокладку канавкой в сторону картера коробки передач.

Вставьте толкатель в опорную тарелку вилки выключения сцепления.

После присоединения шланга к рабочему цилиндру прокачайте гидроприводы сцепления и проверьте ход педали сцепления до упора.
