12.35. Снятие и установка отопителя
|

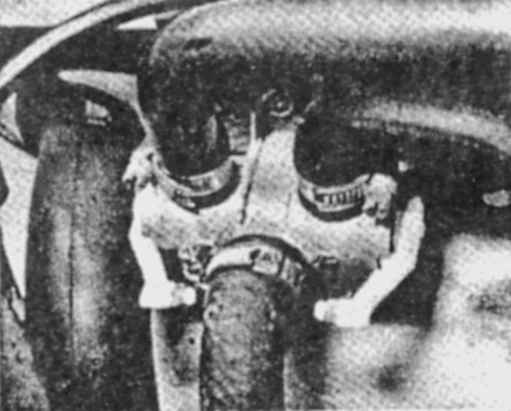

Кран отопителя в отсеке двигателя
|
|

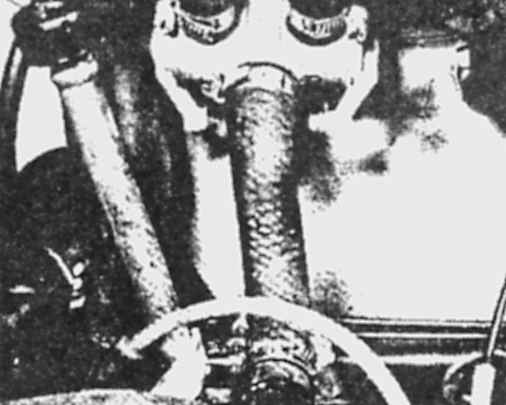

Соединительный шланг крана отопителя
|
|

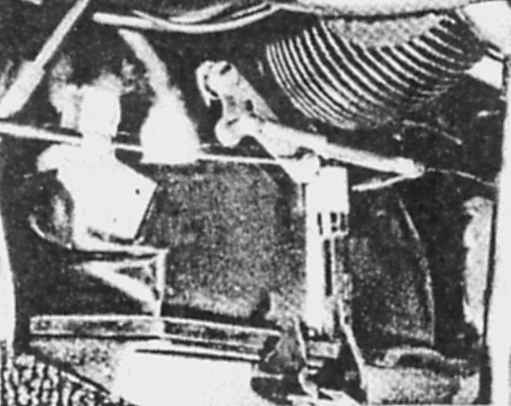

Тросовый привод управления отопителем
|
|

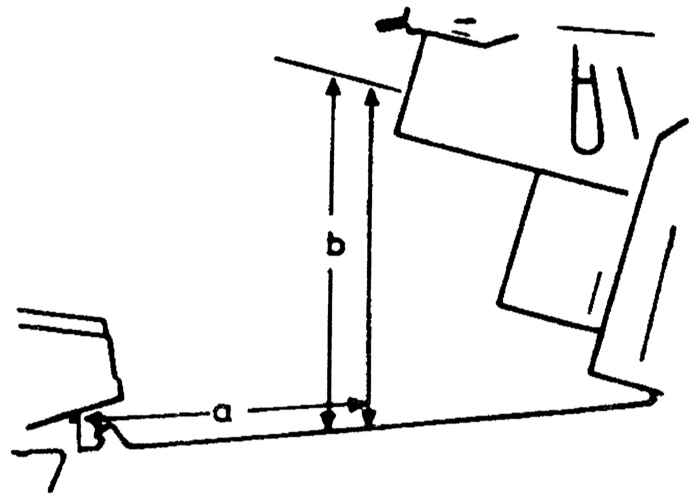

Установочные размеры кронштейна крепления
отопителя
|
|
|
- Снимите коврики из углублений пола передней части салона,
а затем нижний щиток панели приборов.
- Снимите центральную консоль.
- Сдвиньте передние сиденья в крайнее
заднее положение.
- Слейте жидкость из системы охлаждения
двигателя.
- Отсоедините шланги отопителя в отсеке
двигателя.
- Снимите перчаточный ящик и отсоедините
проводку выключателя освещения перчаточного ящика.
- Выверните винты крепления и снимите
воздухопроводы к заднему сиденью и воздухопроводы, установленные
на туннеле коробки передач.
- Отсоедините от отопителя шланг подачи
воздуха, снимите рычаг заслонки подачи наружного воздуха.
- Отверните крепление кронштейна к туннелю
коробки передач, выверните болт из панели приборов.
- Отстыкуйте соединитель проводки и все
ее разъемы. Отсоедините также тросовый привод управления
отопителем.
- Отверните верхние гайки и нижние болты
крепления.
- Закройте заслонку подачи наружного воздуха,
затем движением вниз выведите отопитель из сопла обогрева
стекла и снимите его вместе с трубками подвода и отвода
жидкости.
- Установка производится в порядке, обратном
снятию, смочив сопло обогрева ветрового стекла мыльной
водой. Нижний кронштейн должен быть установлен в положение, показанное
на рисунке. Заправьте жидкостью систему охлаждения двигателя.
|
|
|
|
