6.2.17. Система рециркуляции выхлопных газов

Система рециркуляции выхлопных газов уменьшает содержание окиси азота в выхлопных газах, направляя часть выхлопных газов через клапан рециркуляции во впускной коллектор. Система рециркуляции выхлопных газов состоит из клапана рециркуляции и датчика положения клапана.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Для проверки датчика клапана рециркуляции, отсоедините разъем подключения клапана (стрелка) и проверьте сопротивление между клеммами 1 и 3, 3 и 5, 2 и 4, 4 и 6 на клапане. Оно должно составлять примерно 22 Ом. Если нет, замените клапан.
	2. Прогрейте двигатель до нормальной рабочей температуры. Отсоедините вакуумный шланг от клапана и подсоедините вакуумный насос. При создании разрежения работа двигателя должна ухудшиться или он может вообще заглохнуть. Если нет, замените клапан.
3. Проверьте, чтобы электромагнитный клапан изменял направление потока воздуха при подаче напряжения.

Замена клапана рециркуляции

ПОРЯДОК ВЫПОЛНЕНИЯ

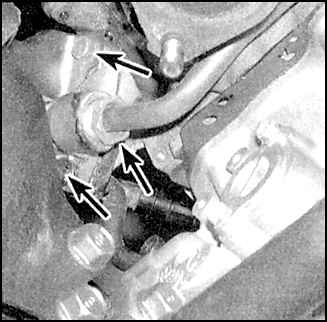

	1. Отсоедините разъем подключения клапана. Выкрутите трубку рециркуляции, открутите крепежные болты (указаны стрелками) и снимите клапан.
2. Установка проводится в обратном порядке снятия. Используйте новую прокладку.
