6.2.15. Система дополнительной подачи воздуха на низких оборотахДля моделей с 6-цилиндровым двигателем.
Эта система состоит из двух вакуумных диафрагм (первая расположена возле впускного
коллектора, вторая – за корпусом дроссельной заслонки), двух электромагнитных
клапанов и трех дополнительных дроссельных заслонок, две из которых соединены
вместе.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
|
| Прогрейте двигатель. Откройте на секунду
дроссельную заслонку и проверьте, чтобы тяги вакуумных диафрагм (стрелки)
двигались при открытии дроссельной заслонки. Если нет, проверьте состояние
вакуумных шлангов.
|
|
ВАКУУМНЫЕ ДИАФРАГМЫ
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |

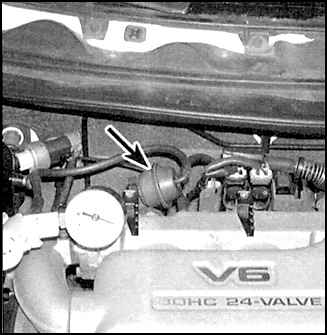

| С помощью вакуумного насоса создайте разрежение на
вакуумных диафрагмах. Проверьте, чтобы при создании разрежения на
диафрагме, тяга диафрагмы втягивалась. Если нет, замените диафрагму.
|
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините вакуумный шланг от диафрагмы.
Отсоедините тягу от заслонки, открутите крепежные болты и снимите
диафрагму.
|
| 2. Установка проводится в обратном порядке снятия.
|
|
ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

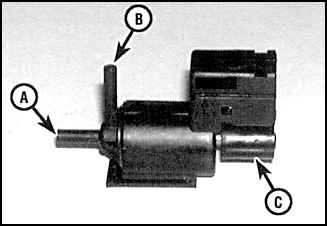

1. Отсоедините вакуумный шланг
от клапана и подуйте в патрубок В. Воздух должен проходить через клапан
(С).
|
 |

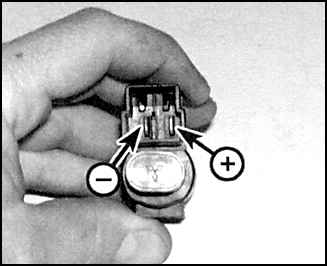

2. Подайте напряжение аккумулятора
на клеммы клапана и снова подуйте в патрубок В. Воздух должен выходить
из патрубка А. Замените клапан, если он неисправен.
|
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Отсоедините вакуумные шланги
и разъем подключения клапана. Снимите клапан с крепежного кронштейна.
|
| 2. Установка проводится в обратном
порядке снятия.
|
|
ВАКУУМНЫЕ ШЛАНГИ
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Камеры расположены под впускным коллектором. Снимите
камеры и осмотрите их на наличие трещин или повреждений.
|
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите впускной коллектор.
|
| 2. Отсоедините вакуумные шланги от камер, открутите
крепежные болты и снимите камеры.
|
| 3. Установка проводится в обратном порядке
снятия.
|
|
|
