7.3.5.1. Регулировка ближнего света

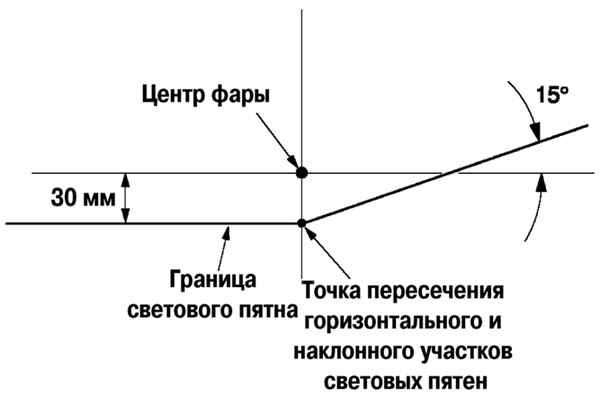

Рис. 7.21. Схема регулировки ближнего света фар

Установите экран для регулировки света фар, как показано на рисунке 7.21.

Доведите давление воздуха в шинах до нормы.

Установите ненагруженный автомобиль на горизонтальной поверхности.

Поместите одного человека на место водителя.

Установите автомобиль прямо и перпендикулярно стене.

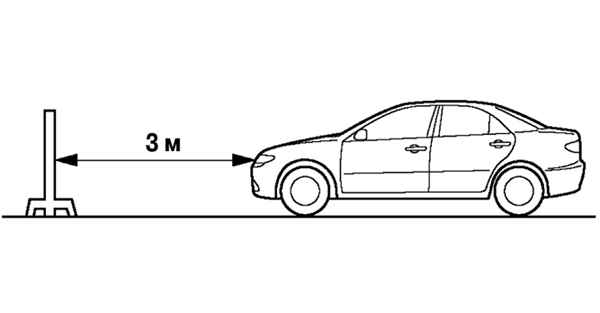

Рис. 7.22. Схема установки автомобиля

Установите фары на расстоянии 3 м от стены (рис. 7.22).

При регулировке одной фары, закройте другую.

Запустите двигатель для подзарядки аккумуляторной батареи.

Включите ближний свет.

Установите переключатель корректора фар в положение 0.

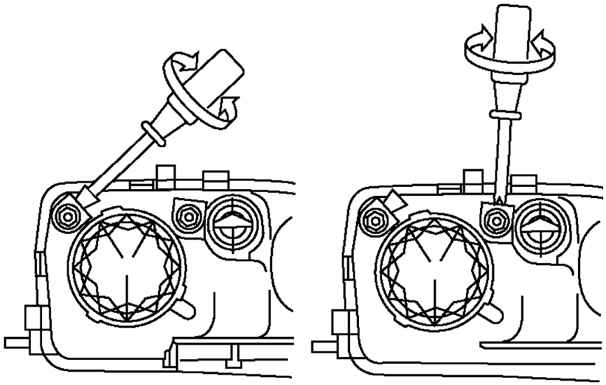

Рис. 7.23. Регулировка вращением регулировочных винтов

Отрегулируйте фары вращением регулировочных винтов, как показано на рисунке 7.23. Сначала ослабьте винты, затем затяните их.

ПРИМЕЧАНИЕ Если сначала затянуть, а затем ослабить регулировочные винты, то они будут отворачиваться при движении автомобиля, что приведет к нарушению регулировки фар.

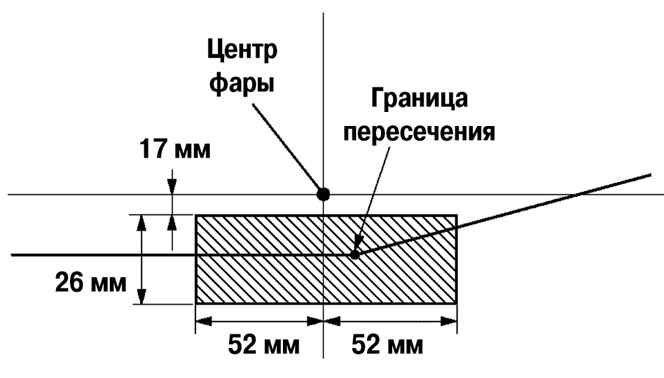

Рис. 7.24. Схема правильной установки светового пучка

Вращая регулировочные винты отрегулируйте фару так, чтобы точка пересечения горизонтального и наклонного участков световых пятен находилась в месте, показанном в заштрихованной области рисунка 7.24.
